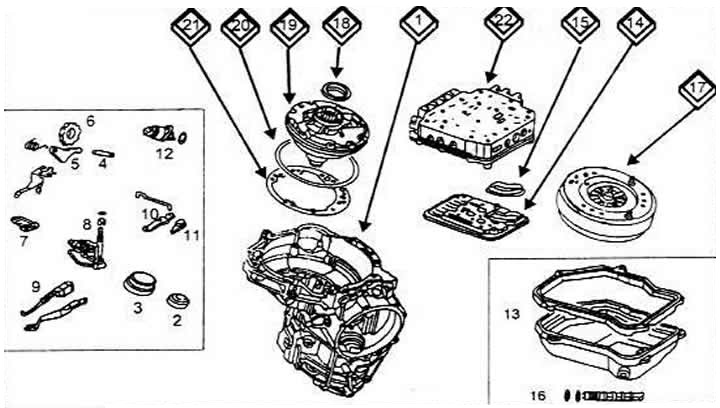

Внешние элементы 4-х ступенчатой АКП
1 Картер
2 Крышка
3 Кожух
4 Ось
5 Рычаг
6 Шестерня (ручной тормоз)
7 Рычаг
8 Шток
9 Рычаг включения
10 Рычаг
11 Фиксатор
12 Многофункциональный переключатель
13 Масляный картер
14 Масляный фильтр
15 Прокладка
16 Уплотнитель
17 Гидротрансформатор
18 Сальник
19 Масляный насос
20 Уплотнения
21 Прокладка
22 Блок клапанов

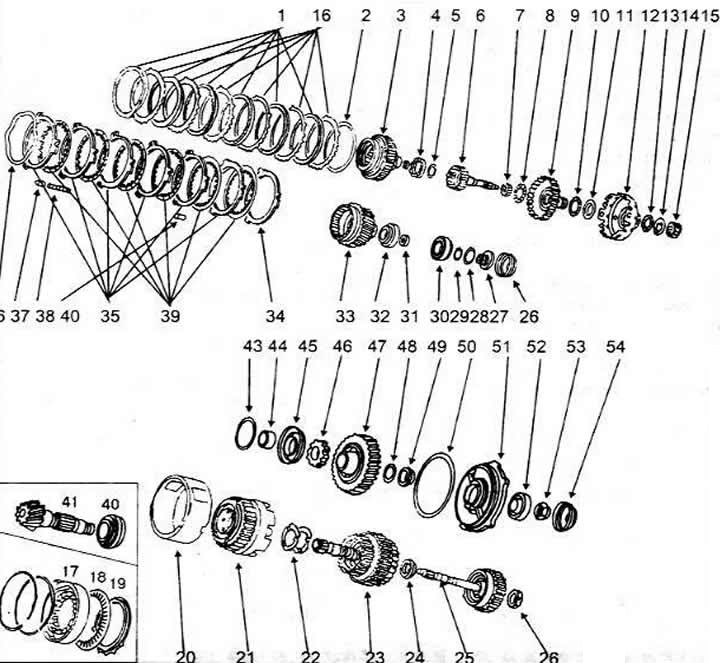

Внутренние элементы 4-х ступенчатой АКП
1 Ведомый диск
2 Регулировочная шайба
3 Корпус планетарной шестерни
4 Шайба пружинная
5 Регулировочная шайба
6 Ведущий вал планетарной шестерни
7 Игольчатый подшипник
8,9 Упорный подшипник
10 Шайба
11 Упорный подшипник
12 Шайба
13 Солнечная шестерня
14 Ведущий корпус
15 Ведущий вал
16 Ведущие диски
17 Шестерня муфты свободного хода
18 Выпуклая шайба
19 Нажимной диск
20 Корпус
21 Муфта заднего хода
22 Регулировочная шайба
23 Муфта 1-3 передачи
24 Шайба
25 Муфта 3-4 передачи
26 Шайба
27 Крышка
28 Регулировочный болт
29 Регулировочная шайба
30 Подшипник
31 Шайба
32 Подшипник
33 Ведущая шестерня
34 Шайба (ведущая)
35 Ведущая шайба
36 Фигурная шайба
37, 40 Стопор
38 Пружина
39 Ведомые шайбы
40 Ведущая шестерня дифференциала
41 Подшипник
42 Регулировочная шайба
43 Втулка
44 Сальник
45 Колесо (ручной тормоз)
46 Шестерня
47 Шестерня
48 Регулировочная шайба
49 Расширительная втулка
50 Прокладка
51 Крышка
52 Подшипник
53 Регулировочная гайка
54 Защитная крышка.

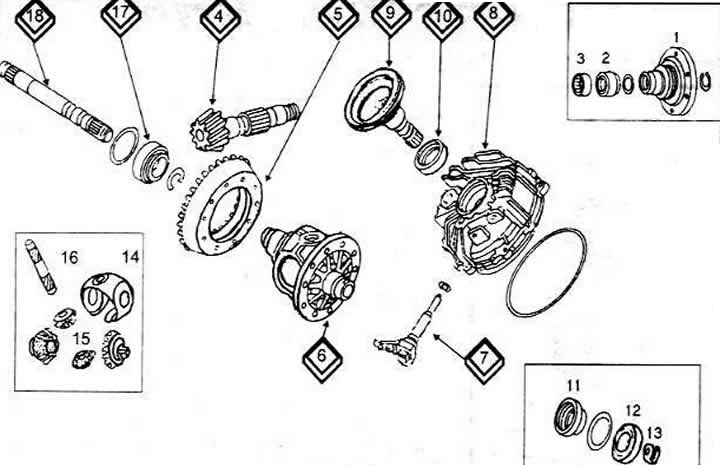

Элементы дифференциала 4-х ступенчатой АКП
1 Фланец
2 Сальник
3 Игольчатый подшипник
4 Зубчатый вал
5 Зубчатое колесо
6 Дифференциал
7 Датчик расстояния
8 Крышка дифференциала
9 Ступица
10 Сальник
11 Шестерня привода спидометра
12 Подшипник
13 Гайка
14 Корпус
15 Шестерни дифференциала
16 Валик
17 Подшипник
18 Вторичный вал
