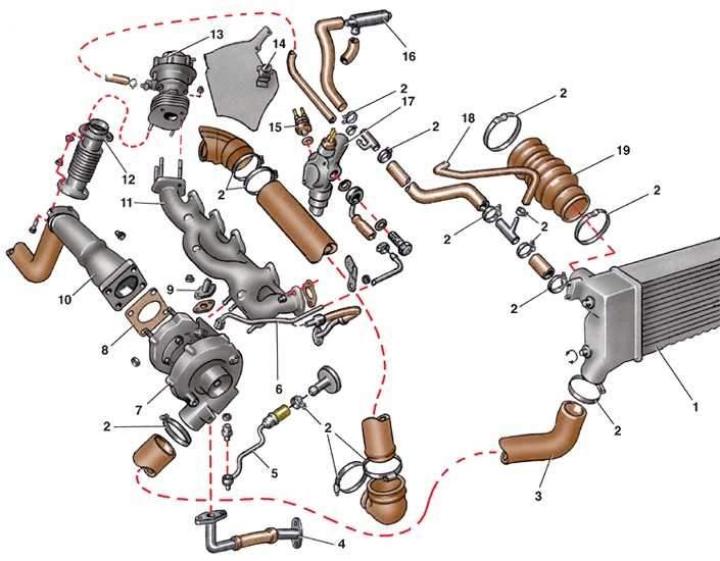

Элементы турбонаддува
- 1 - промежуточный охладитель воздуха;
- 2 - винтовой хомут;
- 3 - шланг подачи воздуха от компрессора к охладителю;
- 4 - сливной маслопровод;
- 5 - труба подачи охлаждающей жидкости к компрессору;
- 6 - труба слива охлаждающей жидкости;
- 7 - турбокомпрессор;
- 8 - прокладка;
- 9 - патрубок подачи масла к турбокомпрессору;
- 10 - приемная труба глушителя;
- 11 - выпускной коллектор;
- 12 - промежуточная труба;
- 13 - регулятор отключения компрессора;
- 14 - термовыключатель;
- 15 - датчик включения вентилятора охлаждения;
- 16 - клапан стабилизатора холостого хода;
- 17 - патрубок рубашки охлаждения двигателя;
- 18 - шланг от охладителя к головке блока цилиндров;
- 19 - шланг подачи воздуха к впускной трубе двигателя
Порядок выполнения
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Ослабить затяжку хомутов и снять шланг подачи воздуха к впускной трубе двигателя.
3. Ослабить затяжку хомутов и снять воздуховод (см. рис. Основные элементы системы впрыска топлива).
4. Снять крышку воздушного фильтра с фильтрующим элементом (см. пп. 1–2 подраздела 6.2).
5. Отвернуть болты крепления и снять теплоизоляционный щиток на правом кронштейне подвески двигателя.
6. Отвернуть гайки крепления приемной трубы глушителя (см. рис. Элементы турбонаддува) к турбокомпрессору.
7. Отвернуть гайки крепления и отсоединить промежуточную трубу от регулятора отключения компрессора.
8. Отсоединить приемную трубу от кронштейна на коробке передач и снять ее с прокладкой.
9. Ослабить затяжку хомутов и снять шланг, подводящий воздух к генератору.
10. Отвернуть гайки крепления и снять сливной маслопровод.
11. На моделях с турбокомпрессором, охлаждаемым жидкостью, отсоединить трубу подачи охлаждающей жидкости к компрессору и трубу слива жидкости.
12. Снять генератор с кронштейном (см. подраздел 12.1.3.1).
13. Отвернуть гайки крепления и снять турбокомпрессор с выпускного коллектора.
14. Установить турбокомпрессор в обратном порядке.
