Детали топливного бака автомобилей выпуска до 1988 года
- 1 - топливный насос;
- 2 - держатель насоса;
- 3 - топливный бак;
- 4 - прокладки;
- 5 - сливная трубка;
- 6 - винтовой хомут;
- 7 - соединительный патрубок;
- 8 - клапан;
- 9 - заливная труба;
- 10 - дренажная труба;
- 11 - заливная горловина;
- 12 - трубка вентиляции топливного бака;
- 13 - уплотнительное кольцо;
- 14 - датчик уровня топлива;
- 15 - фиксатор;
- 16 - сливной топливопровод;
- 17 - топливопровод;
- 18 - соединительный болт;
- 19 - прокладка;
- 20 - шланг к трубке вентиляции;
- 21 - уплотнительное кольцо клапана;
- 22 - гравитационный клапан;
- 23 - шумоглушитель

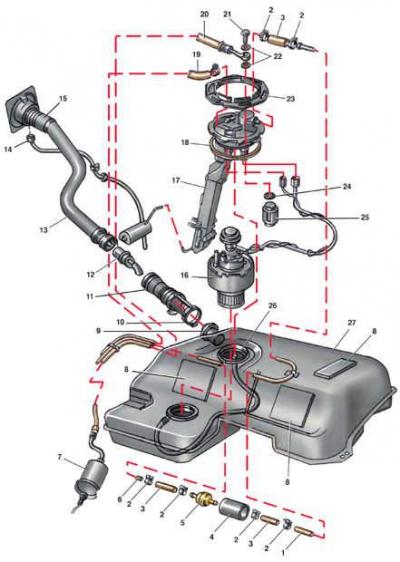

Детали топливного бака автомобилей выпуска после 1988 года
- 1 - трубка от сапуна к угольному фильтру;
- 2 - винтовой хомут;
- 3 - соединительный шланг;
- 4 - защитный шланг сапуна;
- 5 - вентиль и клапан сапуна;
- 6 - топливная трубка;
- 7 - топливный фильтр;
- 8 - прокладка;
- 9 - патрубок крепления заливной трубы;
- 10 - хомут;
- 11 - шланг заливной трубы;
- 12 - клапан;
- 13 - заливная труба;
- 14 - дренажный шланг;
- 15 - заливная горловина;
- 16 - топливный насос;
- 17 - датчик уровня топлива;
- 18 - уплотнительное кольцо;
- 19 - сливной топливопровод;
- 20 - топливопровод;
- 21 - соединительный болт;
- 22 - прокладка;
- 23 - фиксатор;
- 24 - уплотнительное кольцо клапана;
- 25 - гравитационный клапан;
- 26 - сливная трубка;
- 27 - топливный бак
Снятие и установку обоих топливных баков проводят так же, как на моделях с карбюраторными двигателями (см. подраздел 6.1.10).
