Проверить систему выпуска на утечки отработавших газов можно следующим образом: запустить двигатель, закрыть выхлопную трубу тряпкой на короткое время и осмотреть систему.
При необходимости замены какого-либо элемента системы выпуска может оказаться проще снять всю систему в сборе с автомобиля, а потом разобрать ее.
Порядок выполнения
1. Отвернуть гайки и отсоединить приемную трубу глушителя (см. рис. Система выпуска отработавших газов) от выпускного коллектора.
2. Отвернуть болты крепления приемной трубы к кронштейну на коробке передач.
3. Снять кольца (1) и (4), а затем и всю систему выпуска с автомобиля.
4. Если трубы системы выпуска не удается разъединить, их можно подогреть в месте соединения паяльной лампой.
5. Собрать трубу (12) с трубой (9) (или глушителем (10)) и глушителем (7).
6. Надеть приемную трубу на шпильки выпускного коллектора, предварительно заменив прокладку. Прокладка должна быть установлена отбортовкой вниз. Наживить гайки, но не закручивать их до конца.
7. Вставить болты крепления приемной трубы 12 к кронштейну на коробке передач. Наживить, но не затягивать гайки.
8. Установить кольца и подвесить на них глушитель (7).
9. Подвесить на место глушитель (3) на кольцах (1) и (4).
10. Присоединить глушитель (3) к глушителю (7) с помощью скоб, заменив при этом уплотнительное кольцо. Крепление окончательно не затягивать.
11. Покачивая из стороны в сторону, добиться, чтобы все элементы системы выхлопа висели совершенно свободно. Проверить, чтобы у всех элементов системы было достаточное расстояние до агрегатов шасси и пола кузова, чтобы кольца (1) и (4) были равномерно нагружены.
12. Затянуть гайки крепления трубы к коллектору и кронштейну коробки передач моментом 30 Н·м (3,0 кгс·м).

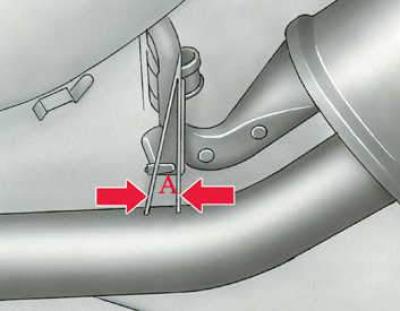

13. С усилием отвести глушитель (7) так, чтобы кольцо подвески глушителя оказалось натянутым вперед автомобиля на 7 мм (расстояние А).
14. Затянуть все резьбовые соединения моментом 25 Н·м (2,5 кгс·м).
