Рулевая колонка с системой пассивной безопасности PROCON-TEN (Audi 100 С3)

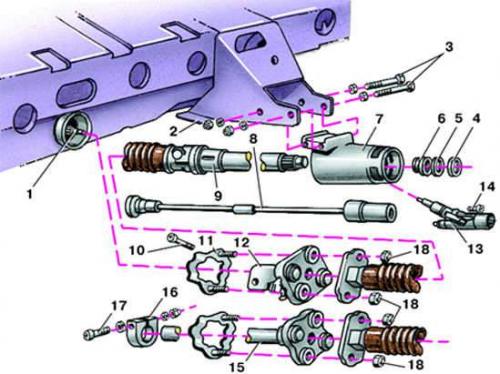

Колонка рулевого управления с системой пассивной безопасности "ПРОКОН-ТЕН"

• 1 - вал приводной шестерни механизма рулевого управления;
• 2 - кронштейн;
• 3 - болт;
• 4, 5 - регулировочные шайбы;
• 6 - пружина;
• 7 - труба;
• 8 - трос;
• 9 - вал рулевого управления;
• 10 - винт;
• 11 - пружинное кольцо;
• 12 - фланец (рулевое управление с гидроусилителем);
• 13 - выключатель зажигания с противоугонным устройством;
• 14 - болт;
• 15 - фланец (рулевое управление без гидроусилителя);
• 16 - хомут;
• 17 - болт;
• 18 - гайка

Снятие

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Снять рулевое колесо (см. подраздел 9.2).

3. Ослабить крепление подрулевых переключателей через отверстие, расположенное снизу в кожухе подрулевых переключателей. Снять подрулевые переключатели с трубы рулевой колонки, отсоединив колодки с проводами.

4. Вывернуть винты крепления и снять нижнюю полку со стороны водителя.

5. Снять комбинацию приборов (см. подраздел 12.1.5.15).

6. Снять воздуходув для обдува ног водителя.

7. Отсоединить трос от вала рулевой колонки.

8. Через отверстие в панели комбинации приборов отвернуть болт крепления корпуса выключателя (замка) зажигания с внутренним шестигранником.


9. Отвернуть болт крепления хомута, отсоединив вал рулевой колонки от вала приводной шестерни механизма рулевого управления. На моделях с рулевой колонкой без гидроусилителя предварительно сдвинуть защитный кожух.

10. Отвернуть две гайки и вынуть два болта крепления рулевой колонки к кронштейну.

11. Опустить немного рулевую колонку и снять корпус выключателя зажигания, отсоединив от него колодки с проводами.

12. Вынуть рулевую колонку через отверстие в панели приборов.

Установка

1. Установить рулевую колонку в обратном порядке.

2. Перед соединением вала рулевой колонки с валом приводной шестерни механизма рулевого управления вставить в выключатель зажигания ключ и отключить противоугонное устройство.

3. Болт крепления хомута затянуть моментом 25 Н·м (2,5 кгс·м), а два болта крепления рулевой колонки – моментом 35 Н·м (3,5 кгс·м).

4. Перед установкой рулевого колеса установить пружину с регулировочными шайбами, если они снимались при демонтаже.
