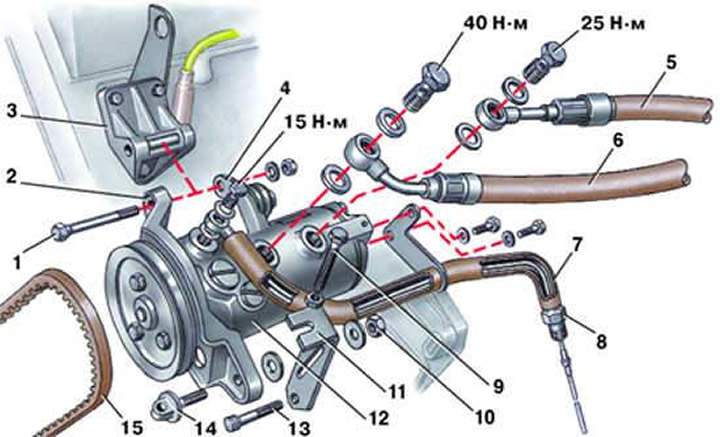

Насос гидроусилителя рулевого управления (5-цилиндровый двигатель)
- 1 - болт;
- 2 - передний кронштейн на насосе;
- 3 - кронштейн;
- 4 - задний кронштейн на насосе;
- 5 - подводящий шланг;
- 6 - отводящий шланг;
- 7 - шланг подачи жидкости к ресиверу;
- 8, 10 - гайки;
- 9 - регулировочный болт;
- 11 - регулировочная планка;
- 12 - насос;
- 13 - болт крепления регулировочной планки;
- 14 - болт регулировочной планки;
- 15 - ремень

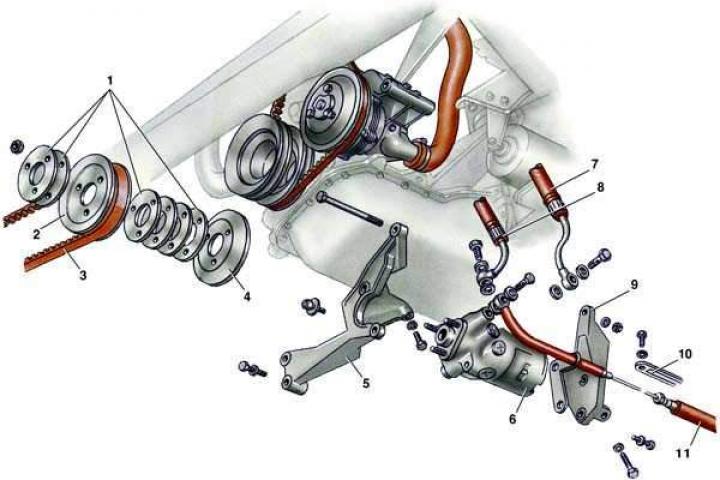

Насос гидроусилителя рулевого управления (4-цилиндровый двигатель)
- 1 - регулировочная шайба;
- 2 - наружная половина шкива;
- 3 - ремень;
- 4 - внутренняя половина шкива;
- 5 - передний кронштейн;
- 6 - насос;
- 7 - отводящий шланг;
- 8 - подводящий шланг;
- 9 - задний кронштейн;
- 10 - планка;
- 11 - шланг подачи жидкости к ресиверу
Снятие
1. Снять ремень привода насоса.
2. Промаркировать шланги, например, липкой лентой. Открутить подводящие болты крепления и отсоединить шланги от насоса, сняв уплотнительные кольца (их обязательно заменяют).
3. Вывернуть регулировочный болт и болт регулировочной планки.
4. Открутить гайку, вынуть болт и снять насос с кронштейна.
Установка
1. Установить насос на кронштейн, вставить болт и завернуть гайку крепления, не затягивая ее.
2. Подсоединить шланги наконечниками к насосу в соответствии с ранее сделанной маркировкой и завернуть подводящие болты, предварительно поставив новые уплотнительные кольца. Затянуть подводящие болты соответствующим моментом. Следить, чтобы шланги не перекручивались.
3. Установить и натянуть приводной ремень (см. подраздел 9.10).
4. Прокачать гидравлическую систему рулевого управления (см. подраздел 9.9).
