1. Где применимо, открутите и снимите кожух вентилятора охлаждения радиатора.

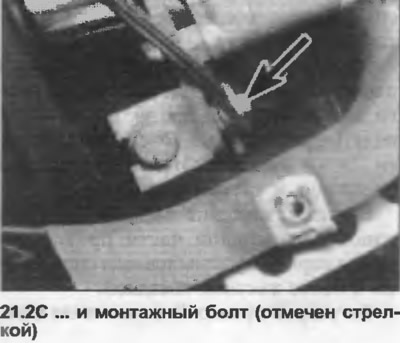

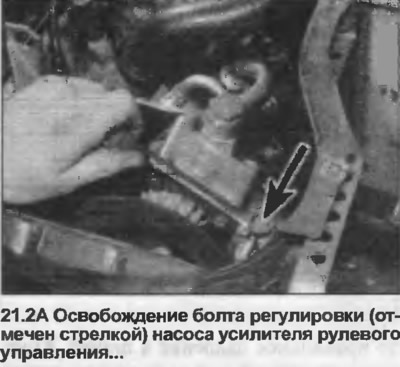

2. Ослабьте регулировочные и монтажные болты насоса (фото), поверните насос к двигателю и снимите приводной ремень со шкива.
3. Поместите подходящий контейнер под насосом.

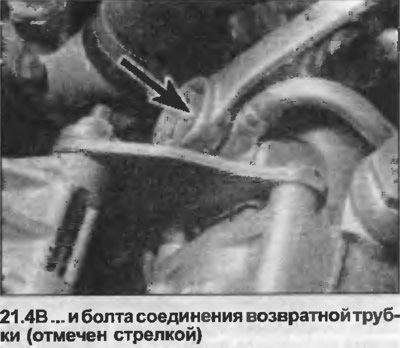

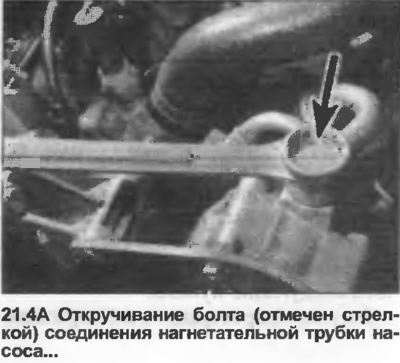

4. Установите зажимы на гибкий шланг давления и обратный шланг, затем открутите болты соединения и отсоедините шланги (фото). Уберите уплотнительные прокладки. Где необходимо, открутите болт(ы) подвески держателя шланга.

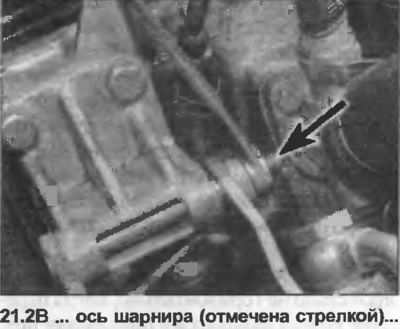

5. Снимите ось поворота и монтажные болты, достаньте насос с двигателя.
6. Перед ремонтом насоса проверьте, чтобы было возможно получить запасные части. Стоимость запасных частей также необходимо учесть, поскольку может быть лучше приобрести новый блок. Работу необходимо выполнять в чистом помещении, чтобы пыль и грязь не повредили внутренние компоненты.
7. Очистите внешнюю поверхность насоса.

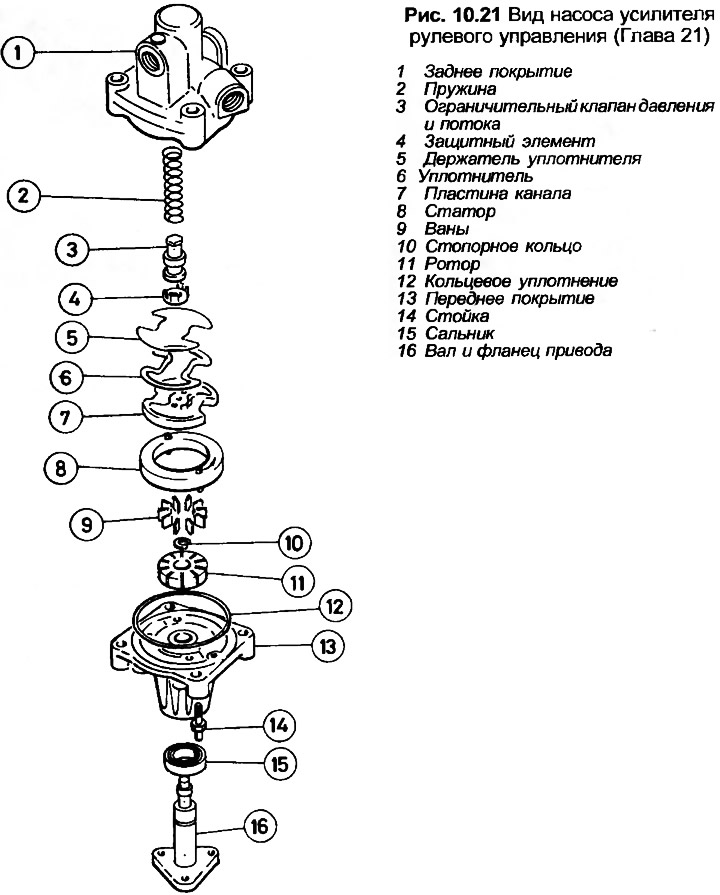

8. Открутите стойки, снимите заднее покрытие. Отметьте положение обеих покрытий относительно друг друга. Уберите кольцевое уплотнение.
9. Снимите пружину, клапан ограничения и рычаг с элемента обеспечения.
10. Снимите держатель уплотнителя, уплотнитель и пластину канала.
11. Снимите статор, отмечая, что стрелка находится на внешнем торце.
12. Извлеките стопорное кольцо из вала, снимите ротор. Извлеките лопатки, отметив их положение и ориентацию (т.е. гранями наружу).
13. Снимите вал из заднего покрытия, затем отверткой снимите сальник.
14. Очистите компоненты, проверьте их состояние. Быстро вращая подшипник вручную, проверьте и его состояние. Приготовьте ремонтный набор деталей, который состоит из уплотнителя, держателя уплотнителя и стопорного кольца.
15. Сборка насос проводится в обратном порядке. Установите новые компоненты, но заметьте следующие дополнительные пункты. Перед установкой смочите сальник в жидкости для гидросистемы. Установите элемент обеспечения в отверстие корпуса. Стрелка на статоре должна быть наружу. Ремонтный набор деталей содержит стопорные кольца двух типов - используйте только идентичный удаленному. Смазочные отверстия в половинах корпуса должны быть правильно выровнены. Нанесите жидкость блокирования на резьбу стоек корпуса.
16. Установка проводится в обратной последовательности. Но перед этим рекомендуется наполнить насос жидкостью для гидросистемы, и удалить весь воздух, поворачивая шкив вручную. Замените уплотнительные прокладки, зажмите болты соединения усилием затяжки, регламентированным Спецификацией. Отрегулируйте приводной ремень, как описано в Главе 2, и заполните систему жидкостью, руководствуясь Главой 19.
