Снятие
Ослабьте болты крепления генератора и снимите приводной ремень.
Снимите шкив коленчатого вала.
Снимите защитные крышки зубчатого ремня.
Отсоедините пучок проводов высокого напряжения.
Выверните свечи зажигания из гнезд головки цилиндров.
Поверните коленчатый вал до положения ВМТ такта сжатия поршня 1-го цилиндра, совместив метку на маховике с установочным выступом на кожухе сцепления и поставив метку на шкиве распределительного вала на уровень прокладки головки цилиндров (см. фото).

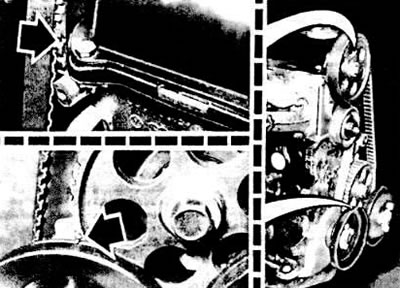

ВИТ такта сжатия поршня 1-го цилиндра. Метки для регулировки газораспределения. Стрелками показаны метки на шкиве коленчатого вала и на зубчатом шкиве промежуточного вала, метка на шкиве распределительного вала с левой стороны на уровне плоскости прокладки головки блока цилиндров
Ослабьте гайку крепления оси натяжного ролика.
Снимите зубчатый ремень привода распределительного вала.
Установка
Примечание. Запрещается поворачивать распределительный вал, когда какой-либо из поршней находится в ВМТ.
Установите распределительный вал в положение ВМТ такта зажигания поршня 1-го цилиндра, поставив метку на шкиве распределительного вала на уровень прокладки головки цилиндров.
Установите зубчатый шкив промежуточного вала в правильное положение, совместив метку на нем с меткой ВМТ поршня 1-го цилиндра на шкиве коленчатого вала.
Установите коленчатый вал в положение, соответствующее ВМТ такта сжатия поршня 1-го цилиндра по меткам на маховике и на кожухе сцепления.
Наденьте на шкивы зубчатый ремень привода распределительного вала.
Отрегулируйте натяжение ремня поворотом натяжного ролика на оси в сторону, противоположную направлению вращения зубчатого ремня.

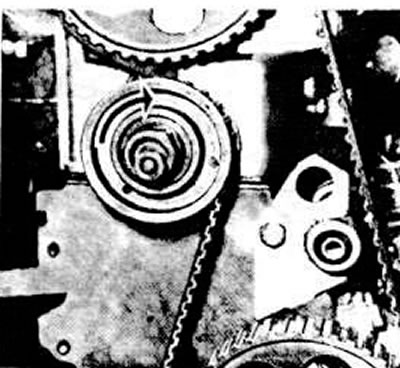

Для натяжения зубчатого ремня поворачивайте натяжной ролик в направлении, показанном стрелкой
Проверните коленчатый вал на два оборота и проверьте правильность регулировки натяжения зубчатого ремня.
Снимите шкив коленчатого вала и установите защитные крышки зубчатого ремня.
Установите шкив коленчатого вала.
Наденьте ремень привода генератора и отрегулируйте его натяжение.
Затяните болты крепления генератора.
Вверните свечи зажигания и присоедините провода высокого напряжения.
Проверьте и, при необходимости, отрегулируйте момент зажигания.
