Снятие
Повернуть коленчатый вал двигателя в положение, соответствующее ВМТ конца такта сжатия 1-го цилиндра. При этом метка на шкиве коленчатою вала должна быть напротив края выступа «О» указателя на блока цилиндров.
Отпустите болты крепления генератора, ослабить натяжение ремня привода генератора и снять его
Ослабить болт крепления шкива коленчатого вала.
Снять неродною защитную крышку зубчатого ремня.
Отпустить болты крепления водяного насоса и ослабить натяжение зубчатого ремня.
Снять шкив коленчатого вале и зубчатый ремень.
Установка
Предупреждение. Запрещается поворачивать распределительный вал, когда какой-либо поршень находится а ВМТ.
Надеть на шкивы зубчатый ремень и установить шкив коленчатого вала.
Удостовериться, что метка на шкиве коленчатого вала находится напротив края выступа «О» указателя на блоке цилиндров, а метка на зубчатом шкиве распределительного вала совмещена с указателем на головке цилиндров (см. фото).
Завернуть болт крепления шкива коленчатого вала.
Отрегулировать натяжение зубчатого ремня поворотом корпуса водяного насоса.
Повернуть коленчатый вал на два оборота и проверить, совпадают ли метки на шкиве коленчатого вала и зубчатом шкиве распределительного вала с указателями, а также проверить натяжение зубчатого ремня.
Установить переднюю защитную крышку губчатого ремня
Затянуть болты крепления генератора.
Установить ремень привода генератора и отрегулировать его натяжение.

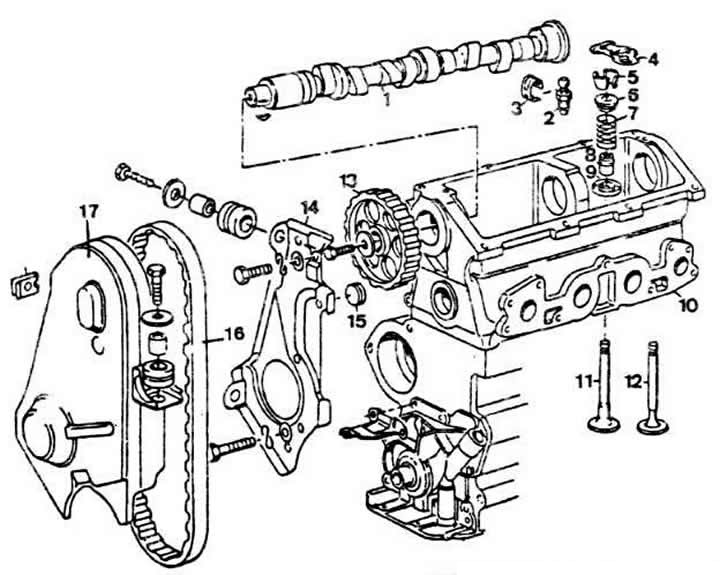

Детали механизма газораспределения: 1 — распределительный вал; 2 — регулировочный болт зазора клапанов; 3 — удерживающая пружина; 4 — рычаг; 5 — сухари; 6 — тарелка пружины; 7 — клапанная пружина; 8 — маслоотражательный колпачок; 9 — опорная шайба пружины клапана; 10 — головка цилиндров; 11 — впускной клапан; 12 — выпускной клапан; 13 — зубчатый шкив распределительного вала; 14 — задняя защитная крышка зубчатого ремня; 15 — технологическая пробка; 16 — зубчатый ремень; 17 — передняя защитная крышка зубчатого ремня.
