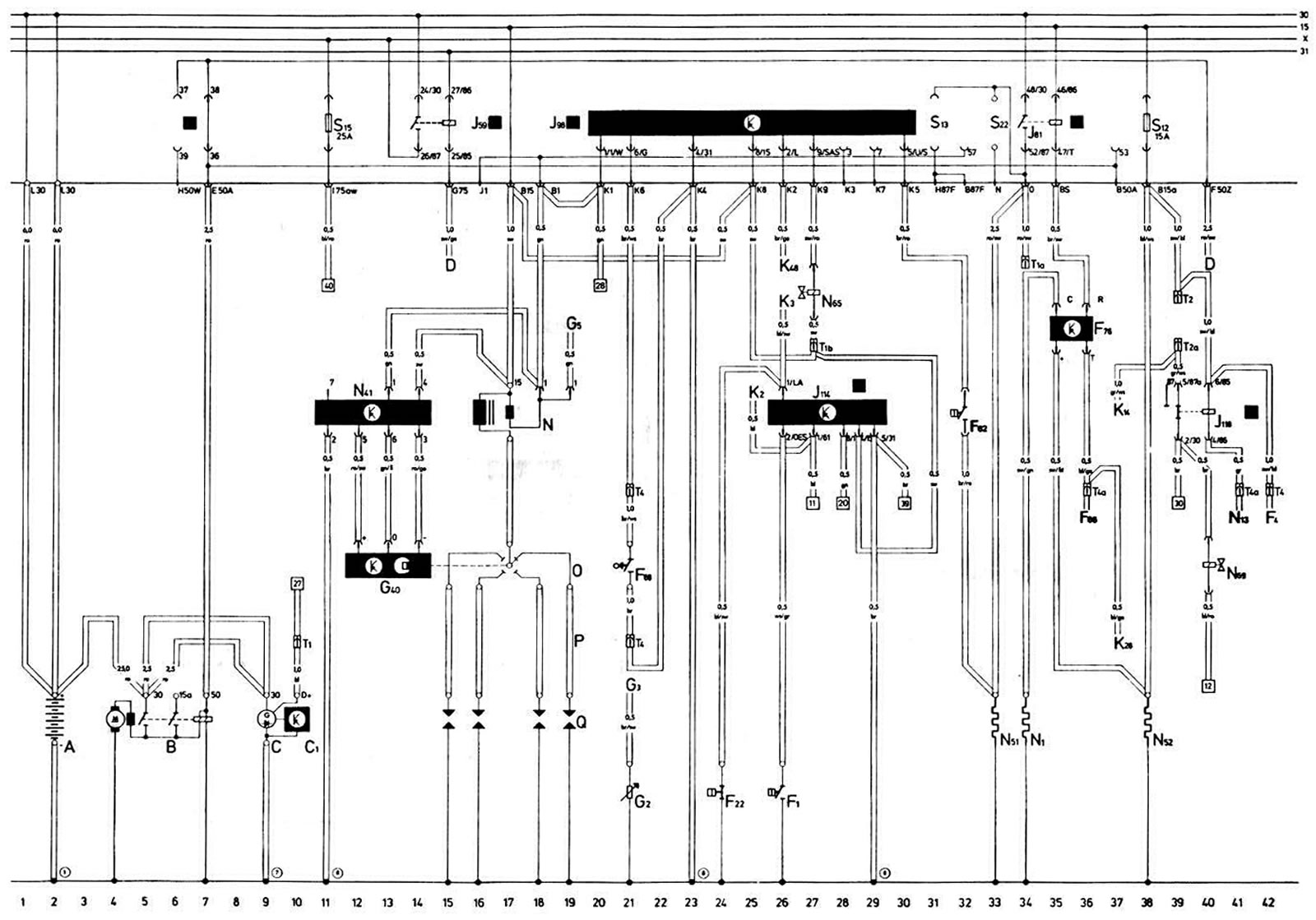

Особенности электросхемы автомобилей AUDI «100» с двигателем «DS»
| Обозначение | Наименование | Позиция |
| А | Аккумуляторная батарея | 2 |
| В | Стартер | 4-7 |
| С | Генератор | 9 |
| С1 | Регулятор напряжения | 10 |
| D | Выключатель зажигания | 15, 40 |
| F1 | Датчик давления масла, тарированный на 1.8 кг /см² | 26 |
| F22 | Датчик давления масла, тарированный на 0,3 кг/см² | 24 |
| F4 | Выключатель света заднего хода | 42 |
| F62 | Вакуумный выключатель указателя переключения передач | 32 |
| F66 | Датчик сигнализатора недостаточного уровня охлаждающей жидкости | 36 |
| F68 | Датчик включенной передачи указателя переключения передач | 21 |
| F76 | Электронный термовыключатель | 35, 36 |
| G2 | Датчик указателя температуры охлаждающей жидкости | 21 |
| G3 | Указатель температуры охлаждающей жидкости | 21 |
| G5 | Тахометр | 19 |
| G40 | Датчик Холла датчика-распределителя зажигания | 12-14 |
| J59 | Разгрузочное реле контакта«X» переключателя наружного освещения | 14-15 |
| J81 | Реле включения подогрева впускного трубопровода | 34, 35 |
| J98 | Блок управления указателем переключения передач и принудительным холостым ходом | 20-30 |
| J114 | Блок управления контрольной лампой давления масла | 26-29 |
| J118 | Реле включения контрольной лампы износа тормозных накладок | 39, 40 |
| К2 | Контрольная лампа разряда аккумуляторной батареи | 25 |
| КЗ | Контрольная лампа давления масла | 26 |
| К14 | Контрольная лампа стояночного тормоза и износа тормозных накладок | 37 |
| К28 | Контрольная лампа аварийной температуры охлаждающей жидкости | 37 |
| К48 | Контрольная лампа указателя переключения передач | 26 |
| N | Катушка зажигания | 16-19 |
| 2 | Нагревательный элемент автоматического пускового устройства карбюратора | 34 |
| N13 | Датчик износа тормозных накладок тормозов левых колес (размыкатель) | 41 |
| N41 | Коммутатор системы зажигания | 11-14 |
| N51 | Нагревательный резистор впускного трубопровода | 33 |
| N52 | Нагревательный элемент канала системы частичной нагрузки карбюратора | 38 |
| N65 | Электромагнитный запорный клапан | 27 |
| N69 | Тепловое реле времени принудительного холостого хода | 40 |
| O | Датчик-распределитель зажигания | 15-19 |
| Р | Наконечники свечей | 15-19 |
| Q | Свечи зажигания | 15-19 |
| S12, S15 | Предохранители на монтажном блоке | |
| Т1 | Одноштекерный разъем (справа в отсеке силового агрегата) | |
| Т1а | Одноштекерный разъем (за комбинацией приборов) | |
| Т1b | Одноштекерный разъем (за комбинацией приборов) | |
| Т2 | 2-штекерный разъем (за комбинацией приборов) | |
| Т2а | 2-штекерный разъем (за комбинацией приборов) | |
| Т4 | 4-штекерный разъем (справа 8 отсеке силового агрегата) | |
| Т4а | 4-штекерный разъем (зеленый, за комбинацией приборов) | |
| Места соединения на массу | ||
| 1 | Перемычка на массу между аккумуляторной батареей и кузовом | |
| 7 | Перемычка на массу между генератором и двигателем | |
| 8 | Место соединения на массу за комбинацией приборов | |
| Размещение реле | ||
| [3] | Блок управления указателем переключения передач на монтажном блоке | |
| [5] | Разгрузочное реле контакта «X» переключателя наружного освещения на монтажном блоке | |
| [10] | Реле включения подогрева впускного трубопровода на монтажном блоке | |
| [1] | Реле включения контрольной лампы износа тормозных накладок на блоке реле | |
| [6] | Блок управления контрольной лампой давления масла на блоке реле |
