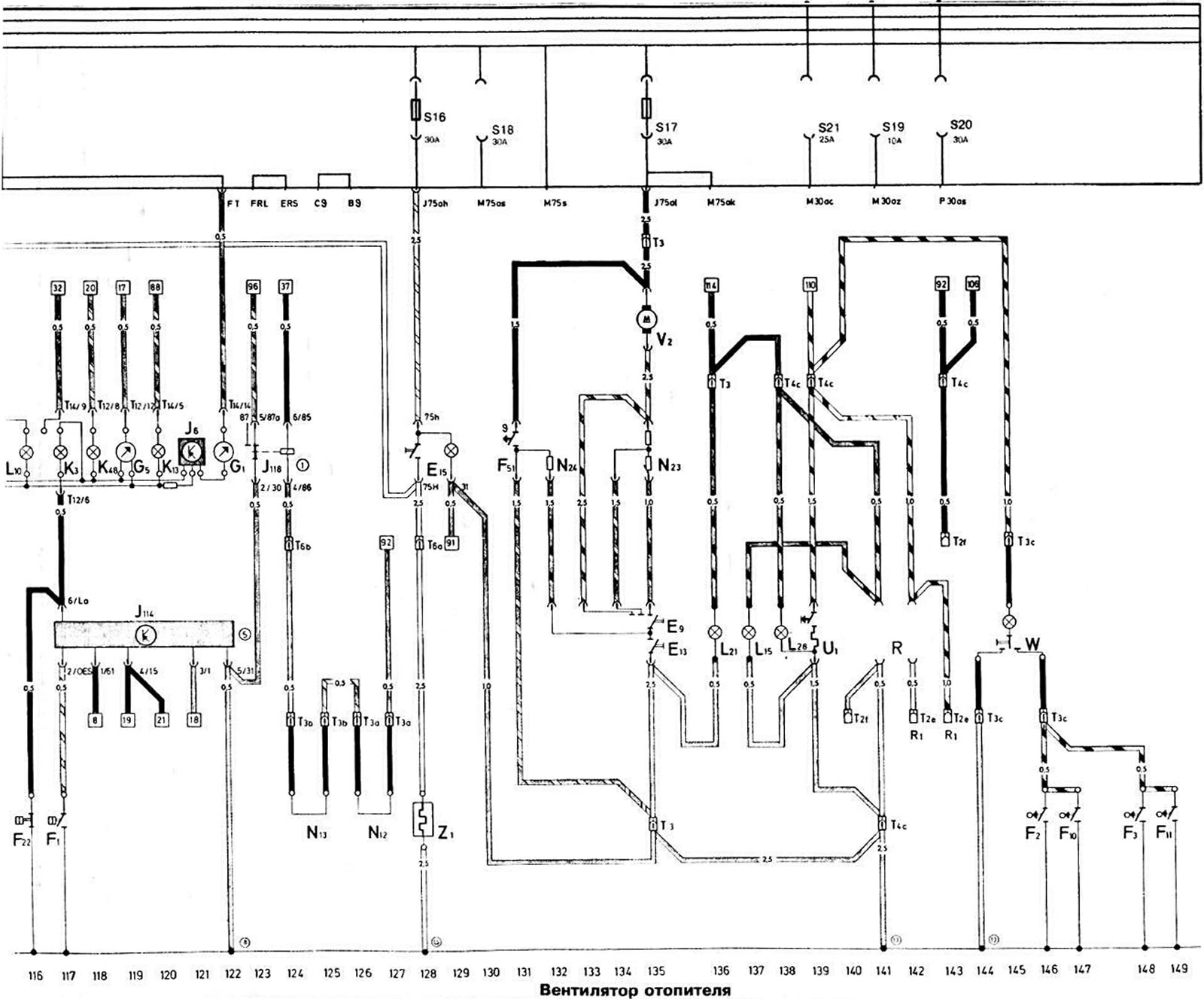

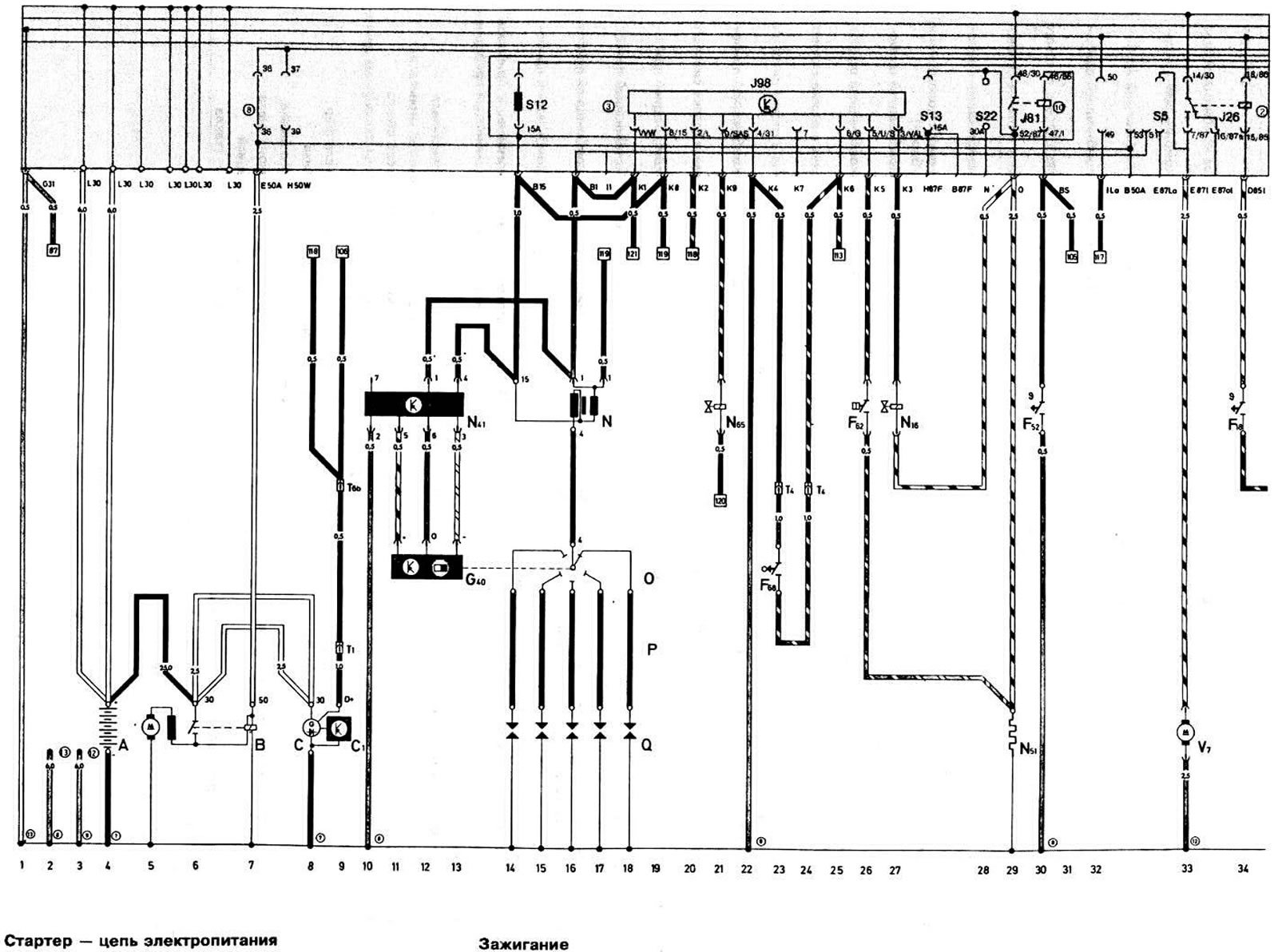

Электросхема автомобилей AUDI «100» с двигателем «WH» 1983 года
| Обозначение | Наименование | Позиция |
| А | Аккумуляторная батарея | 4 |
| В | Стартер | 5-7 |
| С | Генератор | 8 |
| С1 | Регулятор напряжения | 9 |
| D | Выключатель зажигания | 65-69 |
| Е1 | Переключатель наружного освещения | 62-65 |
| Е2 | Переключатель указателей поворота | 47 |
| ЕЗ | Выключатель аварийной сигнализации | 48-52 |
| Е4 | Переключатель света фар | 70-71 |
| Е9 | Переключатель воздухопритока и вентилятора отопителя (верхняя рукоятка на панели управления отопителем) | 135 |
| Е13 | Переключатель распределения воздуха (нижняя рукоятка на панели управления отопителем) | 135 |
| Е15 | Переключатель обогрева заднего стекла | 128, 129 |
| Е19 | Переключатель габаритного света | 66 |
| Е20 | Выключатель освещения приборов | 114 |
| Е22 | Переключатель стеклоочистителя ветрового стекла | 80-83 |
| Е23 | Переключатель противотуманных фар и заднего противотуманного света | 88, 90 |
| F | Выключатель стоп-сигнала | 55 |
| F1 | Датчик давления масла, тарированный на 1,8 кг/см² | 117 |
| F2 | Выключатель плафона в стойке левой передней двери | 146 |
| F3 | Выключатель плафона в стойке правой передней двери | 148 |
| F4 | Выключатель света заднего хода | 38 |
| F5 | Выключатель освещения багажника | 86 |
| F9 | Выключатель контрольной лампы стояночного тормоза | 96 |
| F10 | Выключатель плафона в стойке левой задней двери | 147 |
| F11 | Выключатель плафона в стойке правой задней двери | 149 |
| F14 | Датчик контрольной лампы аварийной температуры охлаждающей жидкости | 98 |
| F18 | Датчик включения электродвигателя вентилятора системы охлаждения | 34 |
| F21 | Датчик недостаточного давления жидкости в системе гидроусилителя тормозов | 101 |
| F22 | Датчик давления масла, тарированный на 0,3 кг/см² | 116 |
| F34 | Выключатель контрольной лампы уровня тормозной жидкости | 99 |
| F51 | Предохранитель перегрева на держателе | 131 |
| F52 | Датчик контрольной лампы низкой температуры охлаждающей жидкости | 30 |
| F62 | Вакуумный выключатель указателя переключения передач | 26 |
| F66 | Датчик сигнализатора недостаточного уровня охлаждающей жидкости | 96 |
| F68 | Датчик включения передачи указателя переключения передач | 23 |
| F75 | Датчик аварийного уровня жидкости в системе гидроусилителя | 103 |
| G | Датчик уровня топлива | 95 |
| G1 | Указатель уровня топлива | 122 |
| G5 | Тахометр | 119 |
| G40 | Датчик Холла датчика-распределителя зажигания | 11-13 |
| G43 | Электронная схема управления контрольными лампами аварийной температуры охлаждающей жидкости и уровня тормозной жидкости, недостаточного давления и аварийного уровня жидкости в системе гидроусилителя тормозов | 101 |
| Н | Выключатель звукового сигнала | 93 |
| J1 | Звуковой сигнал | 94 |
| J2 | Реле-прерыватель указателей поворота и аварийная сигнализация (2) | 44-46 |
| J4 | Реле включения звукового сигнала (7) | 93, 94 |
| J5 | Реле включения противотуманных фар (1) | 88, 89 |
| J6 | Стабилизатор напряжения | 121 |
| J26 | Реле включения электродвигателя вентилятора системы охлаждения двигателя (5) | 30-32 |
| J31 | Реле-прерыватель стеклоочистителя (9) | 81-83 |
| J39 | Реле включения омывателя фар (4) | 84, 85 |
| J59 | Разгрузочное реле контакта «X» переключателя наружного освещения (10) | 63-64 |
| J81 | Реле включения подогрева впускного трубопровода® Блок управления указателем переключения передач | 29, 30 |
| J98 | Блок управления указателем переключения передач | 18-27 |
| J114 | Блок управления контрольной лампой давления масла (5) | 117-122 |
| J118 | Реле включения контрольной лампы износа тормозных накладок (1) | 123, 124 |
| К1 | Контрольная лампа дальнего света фар | 108 |
| К2 | Контрольная лампа разряда аккумуляторной батареи | 108 |
| КЗ | Контрольная лампа давления масла | 117 |
| К5 | Контрольная лампа указателей поворота | 112 |
| Кб | Контрольная лампа аварийной сигнализации | 107 |
| К10 | Контрольная лампа обогрева заднего стекла | 111 |
| К13 | Контрольная лампа заднего противотуманного света | 120 |
| К14 | Контрольная лампа стояночного тормоза и износа тормозных накладок | 104 |
| К28 | Контрольная лампа аварийной температуры охлаждающей жидкости | 102 |
| КЗЗ | Контрольная лампа уровня тормозной жидкости, недостаточного давления и аварийного уровня жидкости в системе гидроусилителя тормозов | 103 |
| К43 | Контрольная лампа низкой температуры охлаждающей жидкости | 105 |
| К48 | Контрольная лампа указателя включенной передачи | 118 |
| L1 | Лампа ближнего и дальнего света левой фары (3) | 74, 76 |
| L2 | Лампа ближнего и дальнего света правой фары | 75, 77 |
| L8 | Лампа освещения часов | 110 |
| L10 | Лампа освещения комбинации приборов | 115 |
| L15 | Лампа освещения пепельницы | 137 |
| L20 | Лампа заднего противотуманного света | 89 |
| L21 | Лампа подсветки рычагов отопителя | 136 |
| L22 | Лампа левой противотуманной фары | 90 |
| L23 | Лампа правой противотуманной фары | 91 |
| L28 | Лампа освещения гнезда прикуривателя | 138 |
| L29 | Подкапотная лампа | 40 |
| L40 | Лампа подсветки переключателя противотуманных фар и заднего противотуманного света | 91 |
| М1 | Лампа габаритного света в левой фаре | 57 |
| М2 | Лампа габаритного света в правом заднем фонаре | 53 |
| М3 | Лампа габаритного света в правой фаре | 58 |
| М4 | Лампа габаритного света в левом задней фонаре | 56 |
| М5 | Лампа левого переднего указателя поворота | 45 |
| Мб | Лампа указателя поворота в левом заднем фонаре | 46 |
| М7 | Лампа правого переднего указателя поворота | 48 |
| М8 | Лампа указателя поворота в правом заднем фонаре | 49 |
| М9 | Лампа стоп-сигнала и габаритного света в левом заднем фонаре | 55 |
| М10 | Лампа стоп-сигнала и габаритного света в правом заднем фонаре | 54 |
| М16 | Лампа света заднего хода в левом заднем фонаре | 38 |
| М17 | Лампа света заднего хода в правом заднем фонаре | 39 |
| N | Катушка зажигания | 16, 17 |
| N1 | Нагревательный элемент автоматического пускового устройства карбюратора | 36 |
| N12 | Правый датчик износа тормозных накладок | 126, 127 |
| N13 | Левый датчик износа тормозных накладок | 124, 125 |
| N16 | Двухходовой клапан увеличения оборотов холодного двигателя на холостом ходу | 27 |
| N₂3 | Дополнительный резистор электродвигателя вентилятора отопителя | 135 |
| N₂4 | Дополнительный резистор электродвигателя вентилятора отопителя | 132 |
| N41 | Коммутатор системы зажигания | 10-13 |
| N51 | Нагревательный резистор впускного трубопровода | 29 |
| N52 | Нагревательный резистор канала системы частичной нагрузки карбюратора | 35 |
| N60 | Электромагнитный клапан эконометра | 113 |
| N65 | Запорный клапан карбюратора | 21 |
| O | Датчик-распределитель зажигания | 14-18 |
| Р | Наконечники свечей зажигания | 14-18 |
| Q | Свечи зажигания | 14-18 |
| R | Разъем радиоприемника | 141, 142 |
| R1 | Разъем антенны | 142, 143 |
| S1, S3 | Предохранители на монтажном блоке | |
| S15-S17, S2, S4, S6-S12, S14 | Предохранители на монтажном блоке | |
| Т1 | Одноштекерный разъем (в отсеке силового агрегата | |
| Т1а | Одноштекерный разъем (за комбинацией приборов) | |
| Т1b | Одноштекерный разъем (за комбинацией приборов, в рулевой колонке) | |
| Т2 | 2-штекерный разъем (за комбинацией приборов) | |
| Т2а | 2-штекерный разъем (за комбинацией приборов) | |
| Т2b | 2-штекерный разъем (за комбинацией приборов) | |
| Т2с | 2-штекерный разъем (слева в отсеке силового агрегата) | |
| T2d | 2-штекерный разъем (справа в отсеке силового агрегата) | |
| Т2е | 2-штекерный разъем (за комбинацией приборов) | |
| Т2f | 2-штекерный разъем регулятора положения кузова (за комбинацией приборов) | |
| Т2g | 2-штекерный разъем (за комбинацией приборов) | |
| тз | 3-штекерный разъем (за комбинацией приборов) | |
| ТЗа | 3-штекерный разъем (справа в отсеке силового агрегата) | |
| ТЗb | 3-штекерный разъем (слева в отсеке силового агрегата) | |
| ТЗс | 3-штекерный разъем (за комбинацией приборов) | |
| Т4 | 4-штекерный разъем (слева в отсеке силового агрегата) | |
| Т4b | 4-штекерный разъем (за комбинацией приборов) | |
| Т4с | 4-штекерный разъем (за комбинацией приборов) | |
| Тба | 6-штекерный разъем (за комбинацией приборов) | |
| Тбb | 6-штекерный разъем (за комбинацией приборов) | |
| Т12 | 12-штекерный разъем в комбинации приборов | |
| Т14 | 14-штекерный разъем в комбинации приборов | |
| U1 | Прикуриватель | 139 |
| V | Электродвигатель стеклоочистителя | 78-81 |
| V2 | Электродвигатель вентилятора отопителя | 135 |
| V5 | Электродвигатель омывателя стекла | 84 |
| V7 | Электровентилятор системы охлаждения двигателя | 33 |
| V11 | Электродвигатель омывателя фар | 85 |
| W3 | Лампа освещения багажника | 86 |
| W6 | Лампа освещения вещевого ящика | 42 |
| X | Лампы освещения номерного знака | 41, 42 |
| Y2 | Часы с цифровой индикацией | 109 |
| Z1 | Элемент обогрева заднего стекла | 128 |
