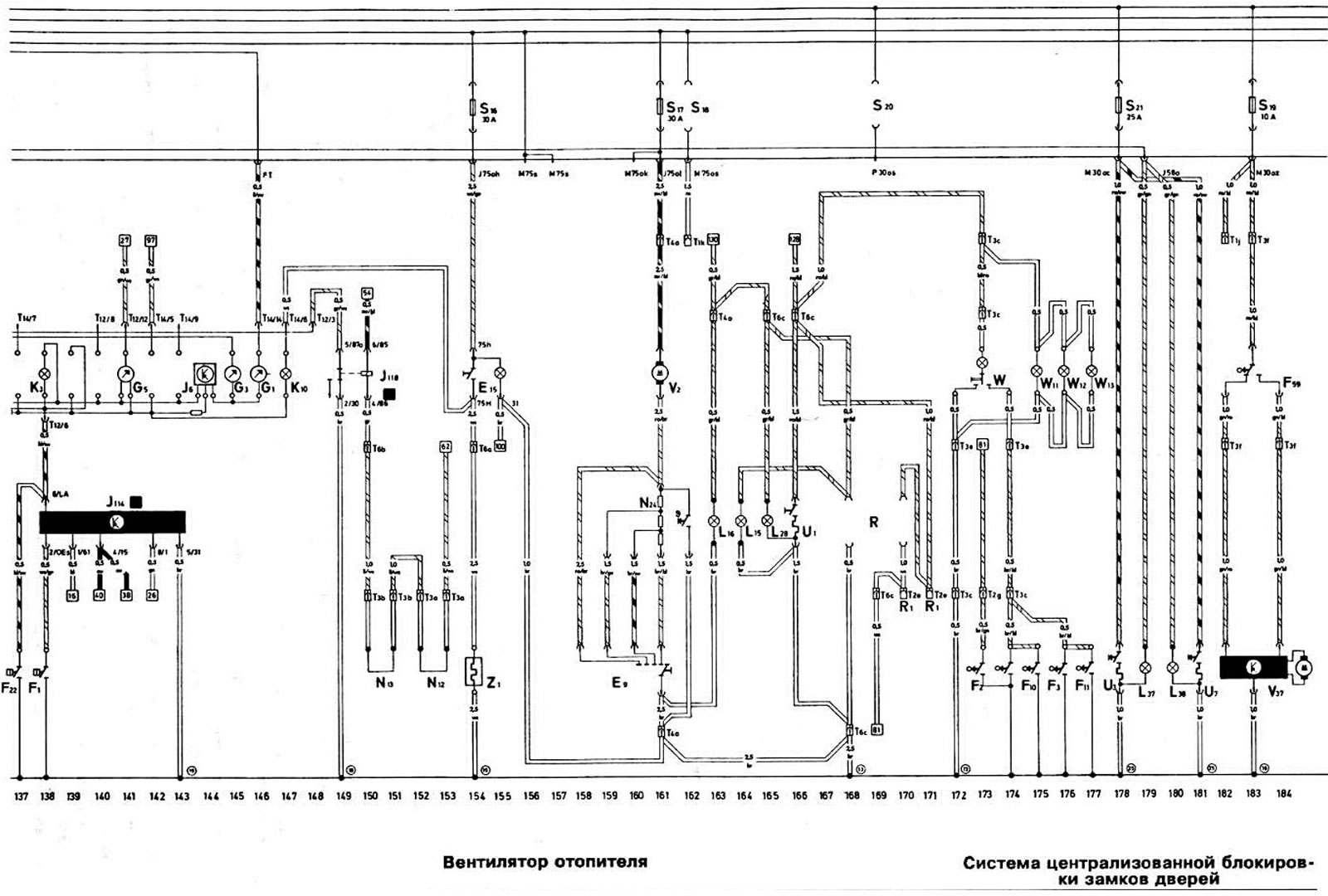

Электросхема автомобилей AUDI «100» с двигателем «KU» 1985 года
| Обозначение | Наименование | Позиция | |
| А | Аккумуляторная батарея | 9 | |
| В | Стартер | 10-14 | |
| С | Генератор | 16 | |
| С1 | Регулятор напряжения | 17 | |
| D | Выключатель зажигания | 80-84 | |
| Е1 | Переключатель наружного освещения | 77-81 | |
| Е2 | Переключатель указателей поворота | 61 | |
| ЕЗ | Выключатель аварийной сигнализации | 62-66 | |
| Е4 | Переключатель света фар | 86-87 | |
| Е9 | Переключатель вентилятора отопителя | 158-161 | |
| Е15 | Переключатель обогрева заднего стекла | 154, 155 | |
| Е19 | Переключатель габаритного света | 77-81 | |
| Е20 | Выключатель освещения приборов | 130 | |
| Е22 | Переключатель стеклоочистителя | 105-108 | |
| Е23 | Переключатель противотуманных фар и заднего противотуманного света | 98 | |
| F | Выключатель стоп-сигнала | 70 | |
| F1 | Датчик давления масла, тарированный на 1,8 кг/см² | 138 | |
| F2 | Выключатель плафона в стойке левой передней двери | 173, 174 | |
| F3 | Выключатель плафона в стойке правой передней двери | 176 | |
| F4 | Выключатель света заднего хода | 52 | |
| F5 | Выключатель освещения багажника | 95 | |
| F9 | Выключатель контрольной лампы стояночного тормоза | 113 | |
| F10 | Выключатель плафона в стойке левой задней двери | 175 | |
| F11 | Выключатель плафона в стойке правой задней двери | 177 | |
| F14 | Выключатель контрольной лампы аварийной температуры охлаждающей жидкости | 115 | |
| F18 | Датчик включения электродвигателя вентилятора системы охлаждения двигателя | 50 | |
| F21 | Датчик недостаточного давления жидкости в системе гидроусилителя тормозов | 118 | |
| F22 | Датчик давления масла, тарированный на 0,3 кг/см² | 137 | |
| F25 | Выключатель дроссельной заслонки | 39-40 | |
| F26 | Тепловое реле времени | 44, 45 | |
| F34 | Датчик контрольной лампы уровня тормозной жидкости | 117 | |
| F59 | Переключатель централизованной блокировки замков левой передней двери | 182-184 | |
| F66 | Датчик сигнализатора недостаточного уровня охлаждающей жидкости | 114 | |
| F75 | Датчик аварийного уровня жидкости в системе гидроусилителя тормозов | 119 | |
| F93 | Датчик резкого изменения давления | 41 | |
| Датчик уровня топлива | 33 | ||
| G1 | Указатель уровня топлива | 146 | |
| G2 | Датчик указателя температуры охлаждающей жидкости | 116 | |
| G3 | Указатель температуры охлаждающей жидкости | 145 | |
| G5 | Тахометр | 141 | |
| G6 | Топливный электронасос | 32 | |
| G40 | Датчик Холла датчика-распределителя зажигания | 19-21 | |
| G43 | Датчик контрольной лампы аварийной температуры охлаждающей жидкости | 118-120 | |
| Н | Выключатель звукового сигнала | 111 | |
| Н1 | Звуковой сигнал | 112 | |
| J2 | Реле-прерыватель указателей поворота и аварийной сигнализации | 59-61 | |
| J4 | Реле включения звукового сигнала | 111, 112 | |
| J6 | Стабилизатор напряжения | 144 | |
| J7 | Реле включения топливного электронасоса | 27-29 | |
| J26 | Реле включения электродвигателя вентилятора системы охлаждения двигателя | 48-50 | |
| J31 | Реле-прерыватель стеклоочистителя | 106-108 | |
| J39 | Реле включения омывателя фар | 108-110 | |
| J43 | Реле принудительного холостого хода системы впрыска «К-Джетроник» | 43 | |
| J59 | Реле разгрузки контакта «X» переключателя наружного освещения | 81-83 | |
| J95 | Тепловое реле времени | 42, 43 | |
| J114 | Блок управления контрольной лампой давления масла | 138-143 | |
| J118 | Реле включения контрольной лампы износа тормозных накладок | 149-150 | |
| J142 | Электронный регулятор холостого хода | 34-39 | |
| J152 | Звуковой сигнализатор невыключенных габаритных огней и радиоприемника | 78-84 | |
| К1 | Контрольная лампа дальнего света фар | 126 | |
| К2 | Контрольная лампа разряда аккумуляторной батареи | 124 | |
| КЗ | Контрольная лампа давления масла | 138 | |
| К5 | Контрольная лампа указателей поворота | 135 | |
| Кб | Контрольная лампа аварийной сигнализации | 125 | |
| К10 | Контрольная лампа обогрева заднего стекла | 147 | |
| К14 | Контрольная лампа стояночного тормоза и износа тормозных накладок | 123 | |
| К28 | Контрольная лампа аварийной температуры охлаждающей жидкости (красного цвета) | 120 | |
| КЗЗ | Контрольная лампа уровня тормозной жидкости | 122 | |
| L1 | Лампа ближнего и дальнего света левой фары | 91-93 | |
| L2 | Лампа ближнего и дальнего света правой фары | 92-94 | |
| L8 | Лампа освещения часов | 129 | |
| L10 | Лампа освещения комбинации приборов | 131-133 | |
| L15 | Лампа освещения пепельницы | 164 | |
| L16 | Лампа подсветки рукояток отопителя | 163 | |
| L20 | Разъем заднего противотуманного фонаря | 96 | |
| L22 | Разъем левой противотуманной фары | 98 | |
| • | L23 | Разъем правой противотуманной фары | 99 |
| L28 | Лампа освещения гнезда прикуривателя | 165 | |
| L29 | Подкапотная лампа | 55 | |
| L37 | Лампа освещения гнезда левого заднего прикуривателя | 179 | |
| L38 | Лампа освещения гнезда правого заднего прикуривателя | 180 | |
| М1 | Лампа габаритного света в левой фаре | 72 | |
| М2 | Лампа габаритного света в правом заднем фонаре | 67, 68 | |
| М3 | Лампа габаритного света в правой фаре | 73 | |
| М4 | Лампа габаритного света в левом заднем фонаре | 64, 71 | |
| М5 | Лампа левого переднего указателя поворота | 60 | |
| Мб | Лампа указателя поворота в левом заднем фонаре | 61 | |
| М7 | Лампа правого переднего указателя поворота | 62 | |
| М8 | Лампа указателя поворота в правом заднем фонаре | 63 | |
| М9 | Лампа стоп-сигнала в левом заднем фонаре | . 70 | |
| М10 | Лампа стоп-сигнала в правом заднем фонаре | 69 | |
| М16 | Лампа света заднего хода в левом заднем фонаре | 52 | |
| М17 | Лампа света заднего хода в правом заднем фонаре | 54 | |
| N | Катушка зажигания | 24, 25 | |
| N9 | Регулятор управляющего давления | 29 | |
| N10 | Датчик температуры (сопротивление с отрицательным температурным коэффициентом) | 34 | |
| N12 | Датчик износа тормозных накладок тормозов правых колес (размыкатель) | 152, 153 | |
| N13 | Датчик износа тормозных накладок тормозов левых колес (размыкатель) | 150, 151 | |
| N17 | Пусковая форсунка | 41 | |
| N₂4 | Дополнительный резистор электродвигателя вентилятора отопителя с термовыключателем | 161, 162 | |
| N41 | Коммутатор системы зажигания | 18-21 | |
| N62 | Клапан дополнительной подачи воздуха | 35 | |
| N63 | Электромагнитный клапан принудительного холостого хода | 39 | |
| O | Датчик-распределитель зажигания | 22-26 | |
| Р | Наконечники свечей зажигания | 22-26 | |
| Q | Свечи зажигания | 22-26 | |
| R | Разъем радиоприемника | 168-170 | |
| R1 | Разъем антенны | 170, 171 | |
| S2, S3, S6, S7, S12-S15, S4, S8/S11, S16, S17, S19, S21 | Предохранители на монтажном блоке | ||
| Т1 | Одноштекерный разъем (справа в отсеке силового агрегата) | ||
| Т1b | Одноштекерный разъем (белый, за комбинацией приборов) | ||
| Т1с | Одноштекерный разъем (белый, за комбинацией приборов) | ||
| T1d | Одноштекерный разъем (красный, за комбинацией приборов) | ||
| T1e | Одноштекерный разъем (желтый, за комбинацией приборов) | ||
| T1f | Одноилекерный разъем (зеленый, за комбинацией приборов) | ||
| T1g | Одноштекерный разъем (синий, за комбичацией приборов) | ||
| T1h | Одноштекерный разъем (синий, за комбинацией приборов) | ||
| T1j | Одноштекерный разъем внешнего зеркала заднего вида с электроприводом (за комбинацией приборов) | ||
| T1k | Одноштекерный разъем электропривода люка в крыше (за комбинацией приборов) | ||
| Т2 | 2-штекерный разъем (желтый, за комбинацией приборов) | ||
| Т2а | 2-штекерный разъем (черный, за комбинацией приборов) | ||
| Т2b | 2-штекерный разъем (за комбинацией приборов) | ||
| Т2с | 2-штекерный разъем (слева в отсеке силового агрегата) | ||
| T2d | 2-штекерный разъем (справа в отсеке силового агрегата) | ||
| Т2е | 2-штекерный разъем (за консолью) | ||
| Т2g | 2-штекерный разъем (за комбинацией приборов) | ||
| Т2h | 2-штекерный разъем (синий, за комбинацией приборов) | ||
| T2j | 2-штекерный разъем (коричневый, справа в отсеке силового агрегата) | ||
| ТЗа | 3-штекерный разъем (на правой телескопической стойке) | ||
| ТЗb | 3-штекерный разъем (на левой телескопической стойке) | ||
| ТЗс | 3-штекерный разъем (за комбинацией приборов) | ||
| ТЗе | 3-штекерный разъем (за комбинацией приборов) | ||
| Т31 | 3-штекерный разъем (за комбинацией приборов) | ||
| Т4а | 4-штекерный разъем (красный, за комбинацией приборов) | ||
| Т4b | 4-штекерный разъем кондиционера (серый, за комбинацией приборов) | ||
| Т6 | б-штекерный разъем (белый, за комбинацией приборов) | ||
| Т6а | б-штекерный разъем (коричневый, за комбинацией приборов) | ||
| Т6b | 6-штекерный разъем (зеленый, за комбинацией приборов) | ||
| Тбс | 6-штекерный разъем (за комбинацией приборов) | ||
| Т12 | 12-штекерный разъем комбинации приборов | ||
| Т14 | 14-штекерный разъем комбинации приборов | ||
| U1 | Прикуриватель перед водителем | 166 | |
| из | Левый задний прикуриватель | 178 | |
| U7 | Правый задний прикуриватель | 181 | |
| V | Электродвигатель стеклоочистителя | 103-106 | |
| V2 | Электродвигатель вентилятора отопителя | 161 | |
| V5 | Электродвигатель стеклоомывателя | 109 | |
| V7 | Электродвигатель вентилятора системы охлаждения двигателя | 48 | |
| V11 | Электродвигатель омывателя фар | 110 | |
| V37 | Электродвигатель пневмонасоса центральной блокировки замков дверей | 182-184 | |
| W | Плафон освещения салона | 172-174 | |
| W3 | Лампа освещения багажника | 95 | |
| W6 | Лампа освещения вещевого ящика | 57 | |
| W11 | Левая задняя лампа освещения карты | 175 | |
| W12 | Правая задняя лампа освещения карты | 176 | |
| W13 | Передняя лампа освещения карты | 177 | |
| X | Лампа освещения номерного знака | 56-58 | |
| Y2 | Часы с цифровой индикацией | 127 | |
| Z1 | Элемент обогрева заднего стекла | 154 |
