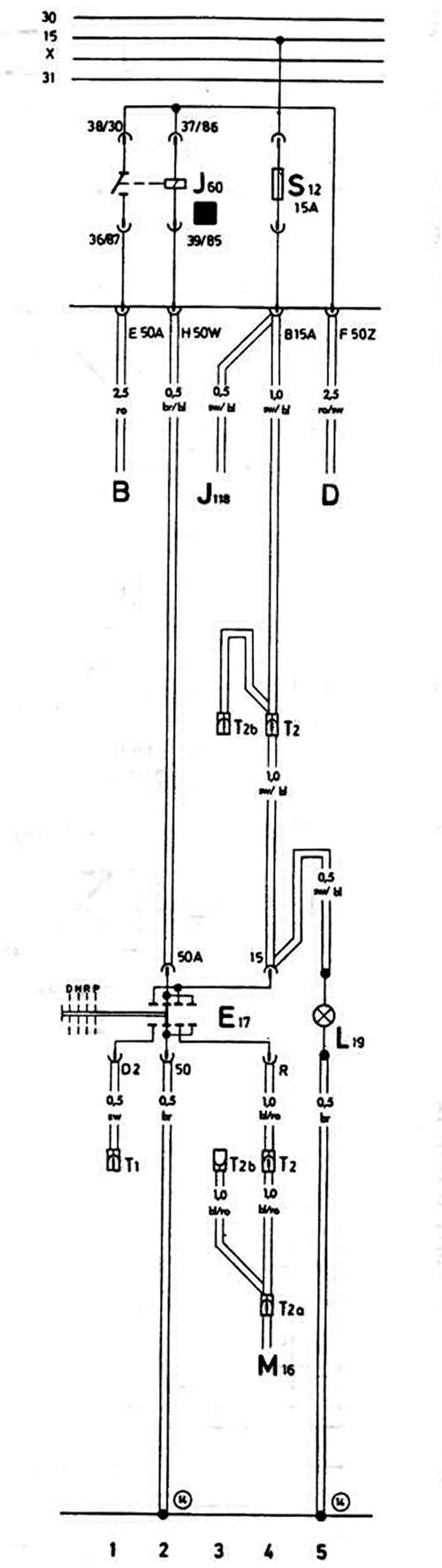

Схема автоматической трансмиссии автомобилей 1985 года
| Обозначение | Наименование | Позиция |
| В | Стартер | 1 |
| D | Выключатель зажигания | 5 |
| Е17 | Предохранитель цепи пуска двигателя и выключатель света заднего хода | 1-4 |
| J60 | Реле автоматической КП | 1, 2 |
| J118 | Реле контрольной лампы износа тормозных накладок | 3 |
| L19 | Лампа подсветки кулисы рычага селектора | 5 |
| М16 | Левая лампа света заднего хода | 4 |
| S12 | Предохранитель в монтажном блоке | |
| Т1 | 1-штекерный разъем программного регулятора скорости движения за комбинацией приборов | |
| Т2 | 2-штекерный разъем (желтый, за комбинацией приборов) | |
| Т2а | 2-штекерный разъем (черный, за комбинацией приборов) | |
| Т2b | 2-штекерный разъем (коричневый, в отсеке силового агрегата с правой стороны) | |
| 14 | Место соединения на массу возле рычага привода стояночного тормоза | |
| 8 | Реле автоматической КП (в монтажном блоке) |
