Схема электрооборудования автомобилей Audi «80» 1985 модельного года (Audi 80 Б2)

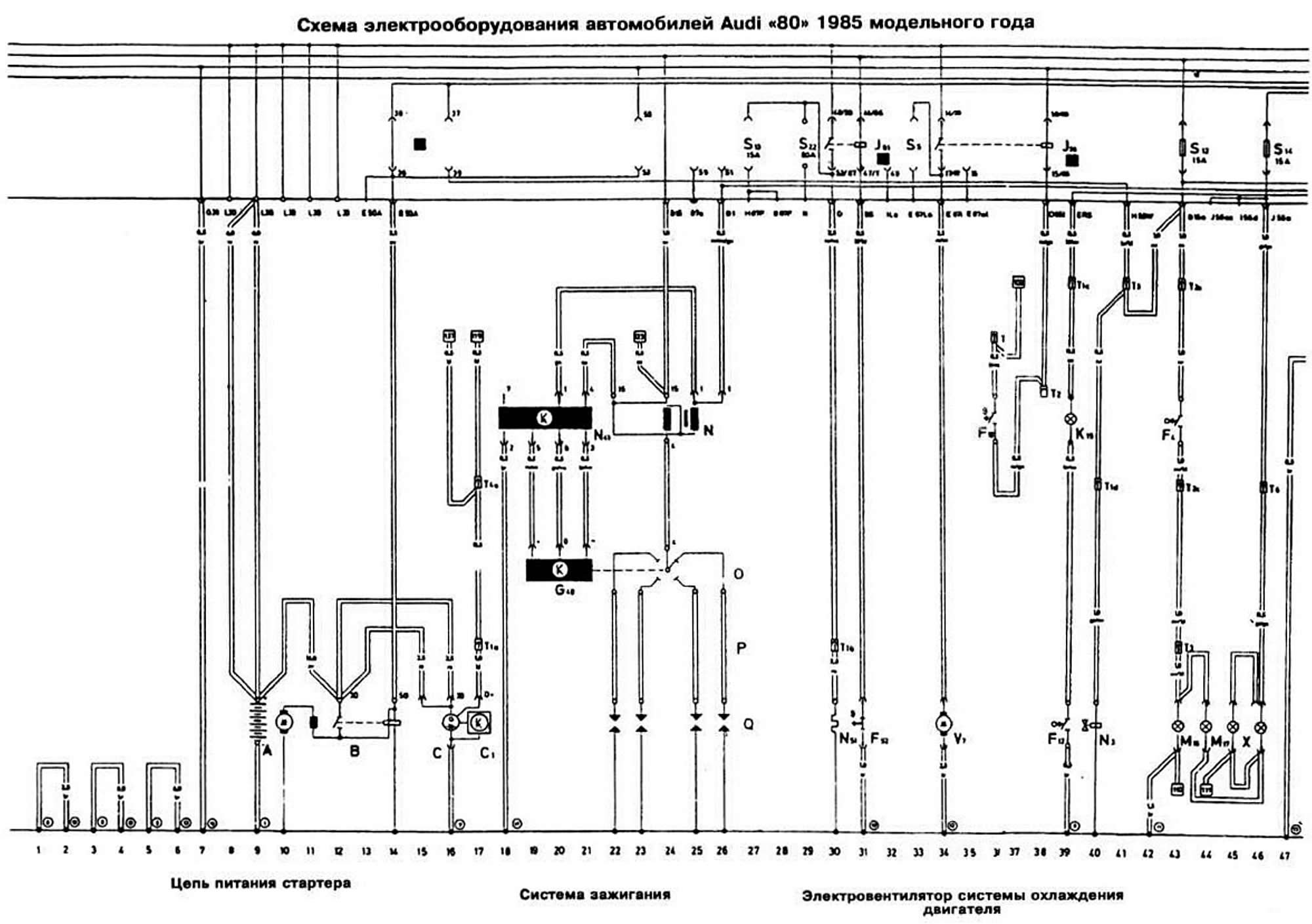

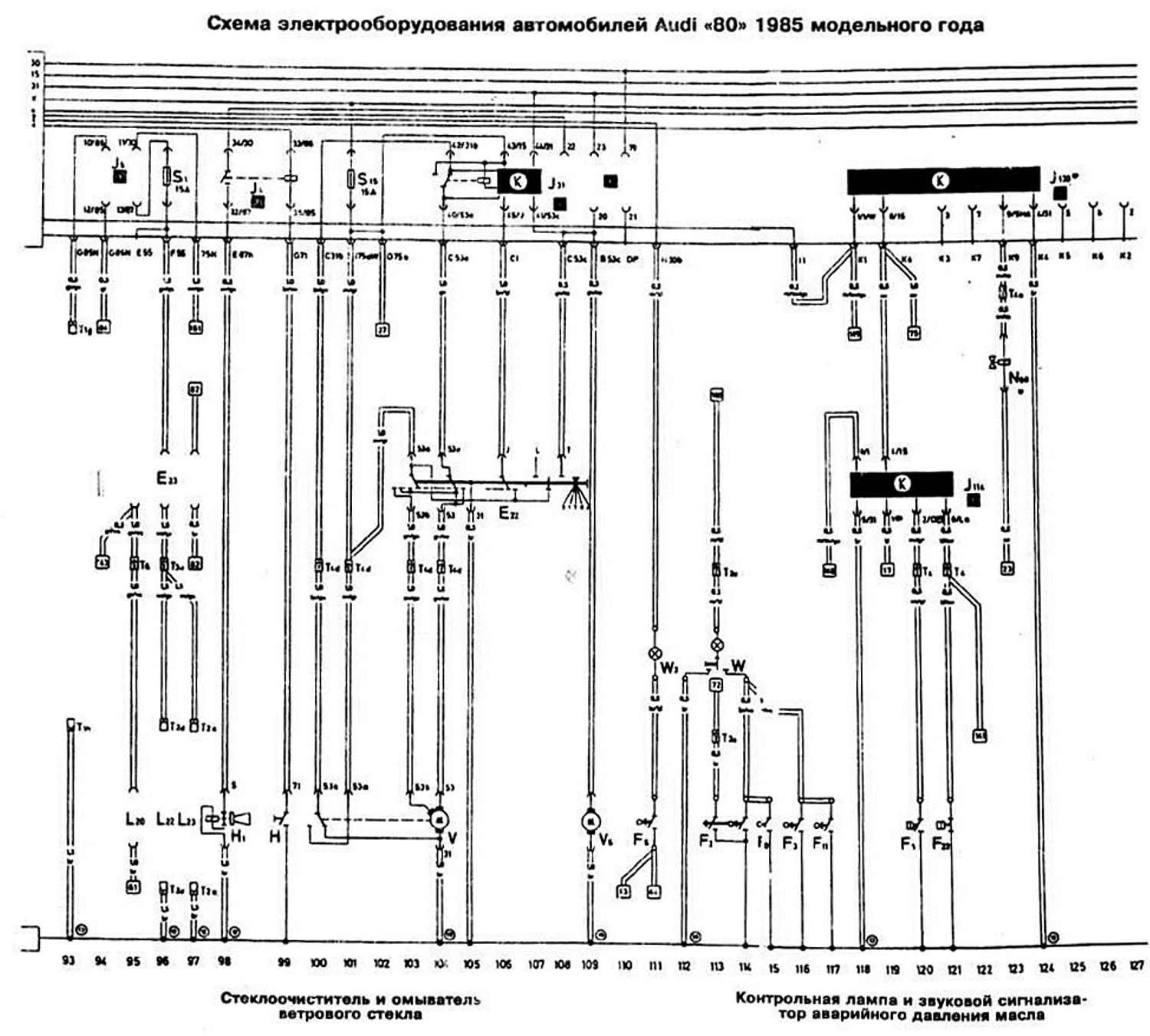

Схема электрооборудования автомобилей Audi «80» 1985 модельного года.

Открыть большую картинку в новом окне »

Открыть большую картинку в новом окне »

Открыть большую картинку в новом окне »

Открыть большую картинку в новом окне »

Открыть большую картинку в новом окне »

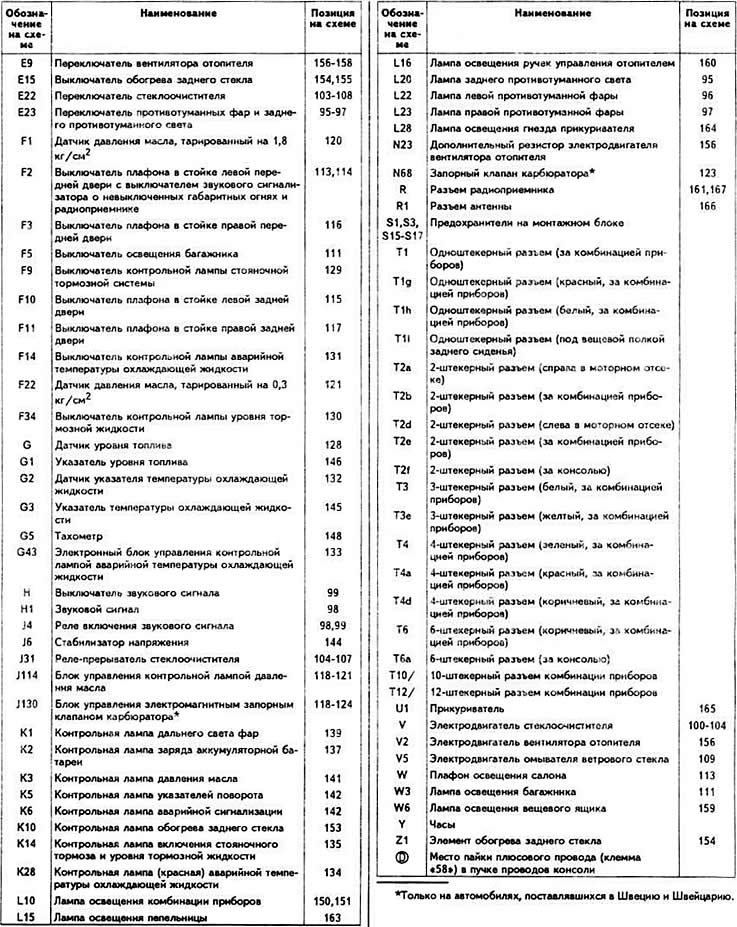

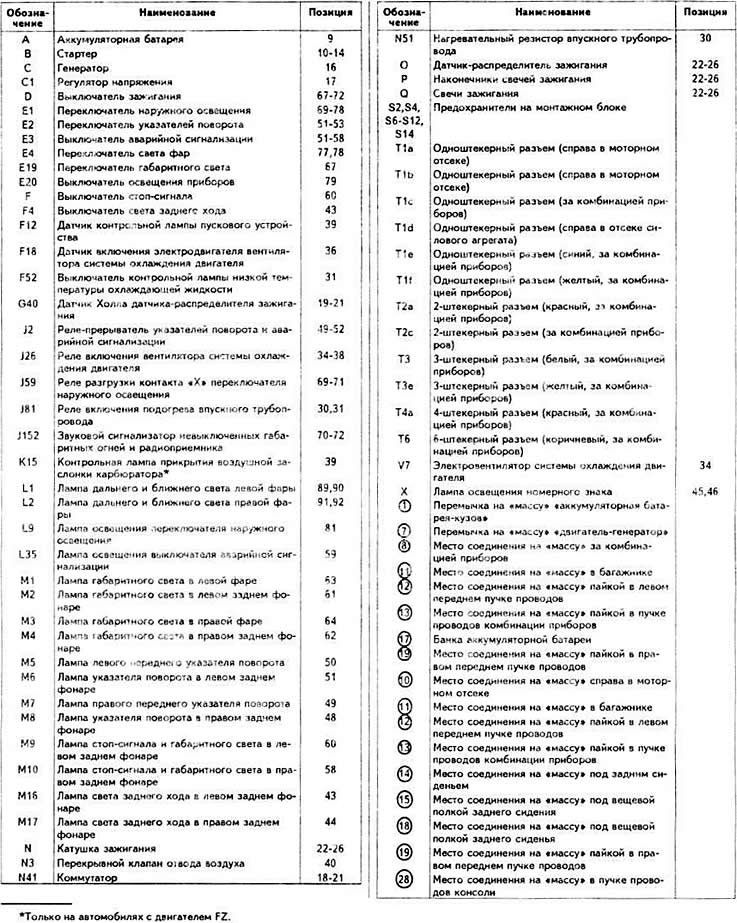

1-я часть легенды схемы электрооборудования автомобилей Audi «80» 1985 модельного года

2-я часть легенды схемы электрооборудования автомобилей Audi «80» 1985 модельного года

Статью проверил автоэксперт Алексей Иванов
