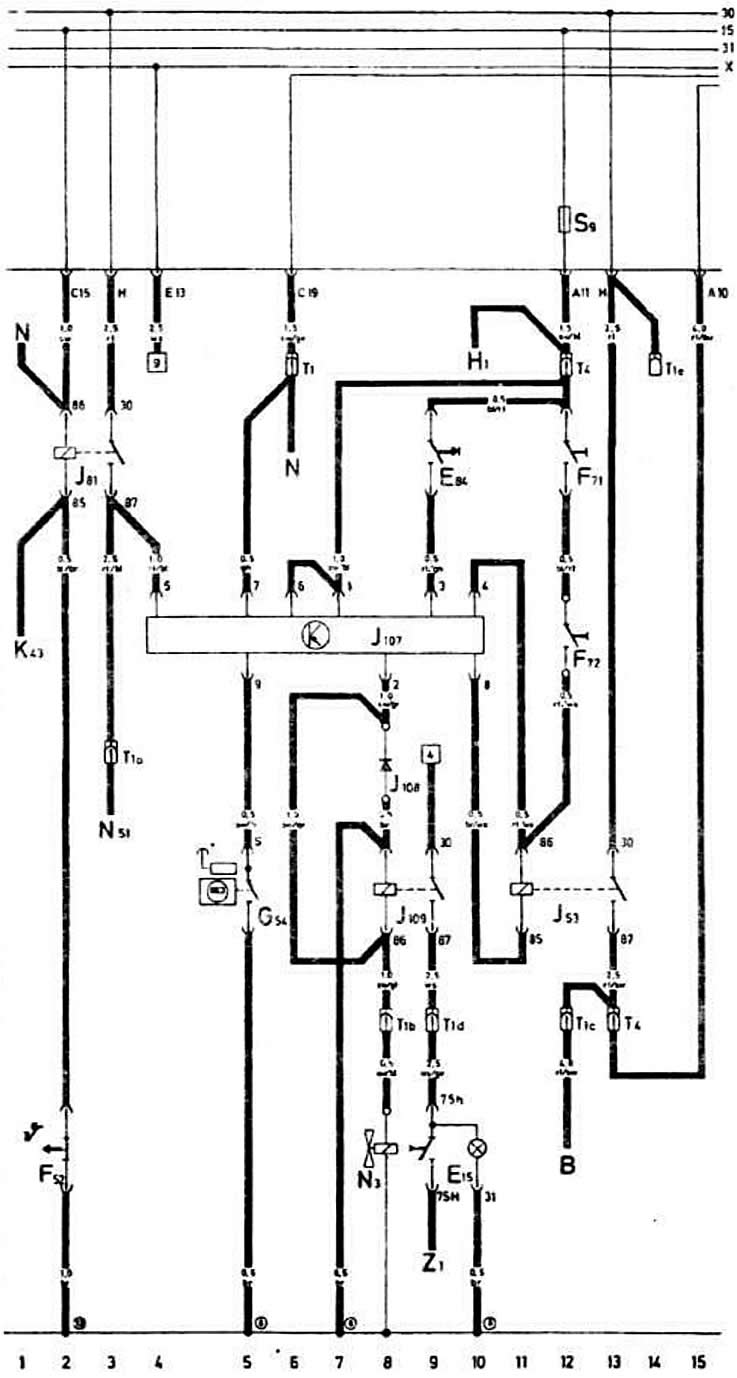

На автомобилях с № шасси до 81ZBA 065 315

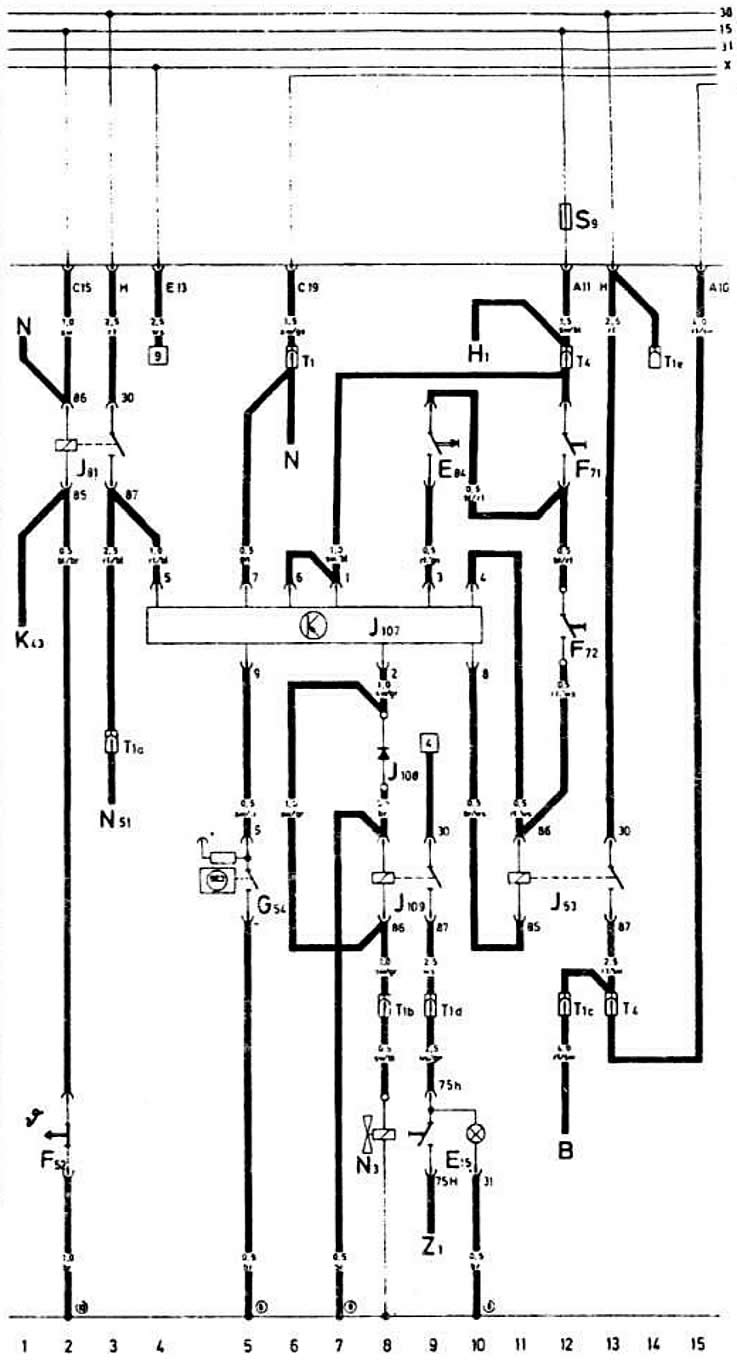

На автомобилях начиная с № шасси 81ZBA 065 316
Обозначение на схеме | Наименование | Позиция на схеме |
В | К стартеру | 12 |
Е15 | Переключатель обогрева заднего стекла | 9, 10 |
Е84 | Выключатель устройства остановки и пуска двигателя | 9 |
F52 | Датчик контрольной лампы низкой температуры охлаждающей жидкости | 2 |
F71 | Датчик выключения сцепления автоматического устройства остановки и пуска двигателя | 12 |
F72 | Датчик положения педали акселератора автоматического устройства остановки и пуска двигателя | 12 |
054 | Датчик скорости движения автоматического устройства остановки и пуска двигателя | 5 |
Н1 | К звуковому сигналу | 10 |
J53 | Реле включения стартера | 11-13 |
J81 | Реле включения подогрева впускного трубопровода | 2,3 |
J107 | Блок управления автоматическим устройством остановки и пуска двигателя | 4-10 |
J108 | Запорный диод автоматического устройства остановки и пуска двигателя | 8 |
J109 | Дополнительное реле включения обогрева заднего стекла | 8,9 |
К43 | К контрольной лампе низкой температуры охлаждающей жидкости | 1 |
N | Катушка зажигания | |
к клемме «15» катушки зажигания | 1 | |
к клемме «1» катушки зажигания | 6 | |
N51 | К нагревательному резистору впускного трубопровода | 3 |
S9 | Предохранитель в колодке предохранителей монтажного блока | |
Т1 | Одноштекерный разъем (за комбинацией приборов) | |
Т1а | Одноштекерный разъем (за комбинацией приборов) | |
Т1Ь | Одноштекерный разъем (за комбинацией приборов) | |
Т1с | Одноштекерный разъем (за комбинацией приборов) | |
T1d | Одноштекерный разъем (за комбинацией приборов) | |
Т1е | Одноштекерный разъем (за комбинацией приборов) | |
Т4 | 4-штекериый разъем (за комбинацией приборов) | |
Z1 | К элементу обогрева заднего стекла | 9 |
(8) | Точка соединения на «массу» за комбинацией приборов | |
(10) | Место соединения на «массу» в моторном отсеке справа |
