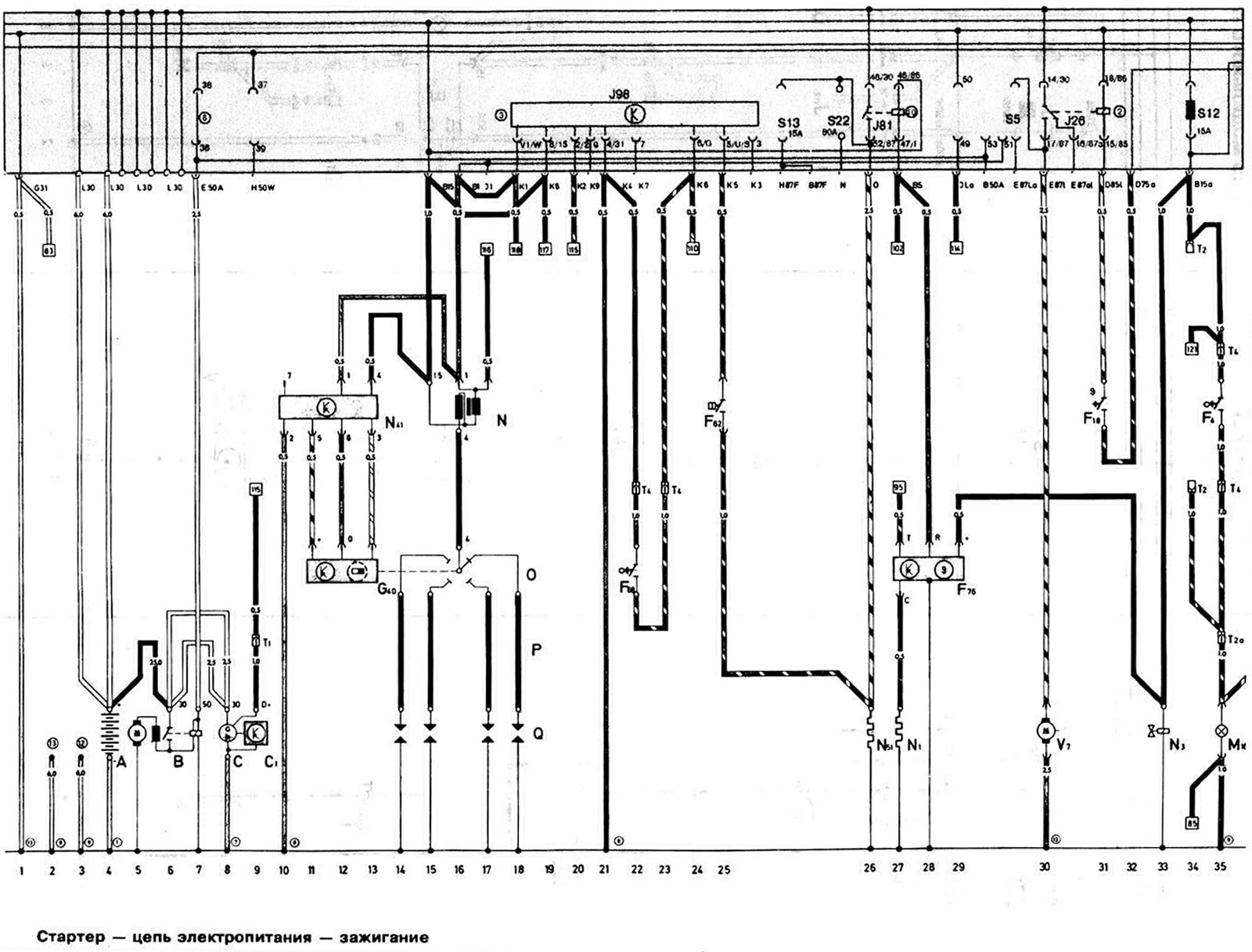

Электросхема автомобилей AUDI «100» с двигателем «DR» 1983 года
| Обозначение | Наименование | Позиция |
| А | Аккумуляторная батарея | 4 |
| 8 | Стартер | 5-7 |
| С | Генератор | 8 |
| С1 | Регулятор напряжения | 9 |
| D | выключатель зажигания | 61-64 |
| Е1 | Переключатель наружного освещения | 58-61 |
| Е2 | Переключатель указателей поворота | 43 |
| ЕЗ | выключатель аварийной сигнализации | 44-47 |
| Е4 | Переключатель света фар | 66-67 |
| Е9 | Переключатель воздухолритока и вентилятора отопителя (верхняя рукоятка на панели управления отопителем) | 132 |
| Е13 | Переключатель распределения воздуха (нижняя рукоятка на панели управления от оси толем) | 132 |
| Е15 | Переключатель обогрева заднего стекла | 125, 126 |
| Е19 | Переключатель габаритного света | 62 |
| Е20 | выключатель освещения приборов | 111 |
| Е22 | Переключатель стеклоочистителя ветрового стекла | 76-79 |
| Е23 | Переключатель противотуманных фар и заднего противотуманного света | 85,86 |
| F | Выключатель стоп-сигнала | 51 |
| F1 | Датчик давления масла, тарированный на 1,8 кг/см² | 114 |
| F2 | выключатель плафона в стойке левой передней двери | 143 |
| F3 | Выключатель плафона в стойке правой передней двери | 145 |
| F4 | выключатель света заднего хода | 35 |
| F5 | выключатель освещения багажника | 82 |
| F9 | выключатель контрольной лампы стояночной тормозной системы | 93 |
| F10 | выключатель плафона в стойке левой задней двери | 144 |
| F11 | выключатель плафона в стойке правой задней двери | 146 |
| F18 | Датчик включения электродвигателя вентилятора системы охлаждения двигателя | 31 |
| F22 | Датчик давления масла, тарированный на 0,3 кг/см² | 113 |
| F34 | Выключатель контрольной лампы уровня тормозной ЖИДКОСТИ | 96 |
| F51 | Предохранитель перегрева (на держателе) | 128 |
| F62 | Вакуумный выключатель указателя переключения передач | 25 |
| F66 | Датчик сигнализатора недостаточного уровня охлаждающей жидкости | 94 |
| F68 | Датчик включенной передачи указателя переключения передач | 22 |
| F76 | Электронный термовыключатель | 27-29 |
| G | Датчик уровня топлива | 92 |
| G1 | Указатель уровня топлива | 119 |
| G5 | Тахометр | 116 |
| G40 | Датчик Холла датчика-распределителя зажигания | 11-13 |
| G43 | Электронная схема управления контрольными лампами аварийной температуры охлаждающей жидкости и уровня тормозной жидкости | 98 |
| Н | Выключатель звукового сигнала | 90 |
| Н1 | Звуковой сигнал | 91 |
| J2 | Реле-прерыватель указателей поворота и аварийной сигнализации | 41-43 |
| J4 | Реле включения звукового сигнала® | 90, 91 |
| J5 | Реле включения противотуманных фар® | 84, 85 |
| J6 | Стабилизатор напряжения | 118 |
| J26 | Реле включения электродвигателя вентилятора системы охлаждения двигателя | 30-32 |
| J31 | Реле-прерыватель стеклоочистителя® | 77-79 |
| J39 | Реле включения омывателя фар® | 80, 81 |
| J59 | Разгрузочное реле контакта «X» (переключателя наружного освещения)® | 59 |
| J81 | Реле включения подогрева впускного трубопровода® | 26, 27 |
| J98 | Блок управления указателем переключения передач ® | 18-25 |
| J114 | Блок управления контрольной лампой давления масла® | 114-119 |
| J118 | Реле включения контрольной лампы износа тормозных накладок® | 120,121 |
| К1 | Контрольная лампа дальнего света фар | 105 |
| К2 | Контрольная лампа разряда аккумуляторной батареи | 103 |
| КЗ | Контрольная лампа давления масла | 114 |
| К5 | Контрольная лампа указателей поворота | 109 |
| Кб | Контрольная лампа аварийной сигнализации | 104 |
| К10 | Контрольная лампа обогрева заднего стекла | 108 |
| К13 | Контрольная лампа заднего противотуманного света | 117 |
| К14 | Контрольная лампа стояночного тормоза и износа тормозных накладок | 101 |
| К28 | Контрольная лампа аварийной температуры охлаждающей жидкости | 99 |
| КЗЗ | Контрольная лампа уровня тормозной жидкости | 100 |
| К43 | Контрольная лампа низкой температуры охлаждающей жидкости | 102 |
| К48 | Контрольная лампа указателя включенной передачи | 115 |
| L1 | Лампа ближнего и дальнего света левой фары з | 70,72 |
| L2 | Лампа ближнего и дальнего света правой фары | 71,73 |
| L8 | Лампа освещения часов | 107 |
| L10 | Лампа освещения комбинации приборов | 112,113 |
| L15 | Лампа освещения пепельницы | 134 |
| L20 | Лампа заднего противотуманного света | 85 |
| L21 | Лампа подсветки рычагов отопителя | 133 |
| L22 | Лампа левой противотуманной фары | 86 |
| L23 | Лампа правой противотуманной фары | 88 |
| L28 | Лампа освещения гнезда прикуривателя | 135 |
| L29 | Подкапотная лампа | 37 |
| L40 | Лампа подсветки переключателя света фар и заднего противотуманного света | 87 |
| МГ | Лампа габаритного света в левой фаре | 53 |
| N12 | Лампа габаритного света в левом заднем фонаре | 49 |
| М3 | Лампа габаритного света в правой фаре | 54 |
| М4 | Лампа габаритного света в правом заднем фонаре | 52 |
| М5 | Лампа левого переднего указателя поворота | 42 |
| Мб | Лампа указателя поворота в левом заднем фонаре | 43 |
| М7 | Лампа правого переднего указателя поворота | 44 |
| М8 | Лампа указателя поворота в правом заднем фонаре | 45 |
| М9 | Лампа стоп-сигнала и габаритного света в левом заднем фонаре | 51 |
| М10 | Лампа стоп-сигнала и габаритного света в правом заднем фонаре | 50 |
| М16 | Лампа света заднего хода в левом заднем фонаре | 35 |
| М17 | Лампа света заднего хода в правом заднем фонаре | 36 |
| N | Катушка зажигания | 16, 17 |
| N1 | Нагревательный элемент автоматического пускового устройства карбюратора | 27 |
| N3 | Клапан прекращения подачи теплого воздуха | 33 |
| N12 | Правый датчик износа тормозных накладок | 123,124 |
| N13 | Левый датчик износа тормозных накладок | 121.122 |
| N₂3 | Дополнительный резистор электродвигателя вентилятора отопителя | 132 |
| N₂4 | Дополнительный резистор электродвигателя вентилятора отопителя | 129 |
| N41 | Коммутатор системы зажигания | 10-13 |
| N51 | Нагревательный резистор впускного трубопровода | 26 |
| N60 | Электромагнитный клапан эконометра | 110 |
| О | Датчик-распределитель зажигания | 14-18 |
| Р | Наконечники свечей зажигания | 14-18 |
| О | Свечи зажигания | 14-18 |
| R | Разъем радиоприемника | 138, 139 |
| R1 | Разъем антенны | 139, 140 |
| S1, S3, S15-S21 | Предохранители на монтажном блоке | |
| S2, S4, S6-S12, S14 | Предохранители на монтажном блоке | |
| Т1 | Одноштвкерный разъем (в отсеке силового агрегата) | |
| Т1а | Одноштекерный разъем (за комбинацией приборов) | |
| Т1b | Одноштекерный разъем (за комбинацией приборов) | |
| Т2 | 2-штекерный разъем (за комбинацией приборов) | |
| Т2а | 2-штекерный разъем (за комбинацией приборов) | |
| Т2b | 2-штекерный разъем (за комбинацией приборов) | |
| Т2с | 2-штекерный разъем (в отсеке силового агрегата слева) | |
| T2d | 2-штекерный разъем (в отсеке силового агрегата справа) | |
| Т2е | 2-штекерный разъем (за комбинацией приборов) | |
| Т2r | 2-штекерный разъем регулятора положения кузова (за комбинацией приборов) | |
| ТЗ | 3-штекерный разъем (за комбинацией приборов) | |
| ТЗа | 3-штекерный разъем (в отсеке силового агрегата справа) | |
| ТЗb | 3-штекерный разъем (в отсеке силового агрегата слева) | |
| ТЗс | 4-штекерный разъем (за комбинацией приборов) | |
| Т4 | 4-штекерный разъем (в отсеке силового агрегата слева) | |
| Т4а | 4-штекерный разъем (за комбинацией приборов) | |
| Т4b | 4-штекерный разъем (за комбинацией приборов) | |
| Т4с | 4-штекерный разъем (за комбинацией приборов) | |
| Тба | 6-штекерный разъем (за комбинацией приборов) | |
| Т12 | 12-штекерный разъем комбинации приборов | |
| Т14 | 14-штекерный разъем комбинации приборов | |
| U1 | Прикуриватель | 136 |
| V | Электродвигатель стеклоочистителя | 74-77 |
| V2 | Электродвигатель вентилятора отопителя | 132 |
| V5 | Электродвигатель стеклоомывателя | 80 |
| V7 | Электровентилятор системы охлаждения двигателя | 39 |
| V11 | Электродвигатель омывателя фар | 81 |
| W | Плафон освещения салона | 142 |
| W3 | Лампа освещения багажника | 82 |
| W6 | Лампа освещения вещевого ящика | 38,40 |
| X | Лампа освещения номерного знака | |
| Y2 | Часы с цифровой индикацией | 106 |
| Z1 | Элемент обогрева заднего стекла | 125 |
| 1 | Перемычка на массу «аккумуляторная батарея — кузов» | |
| 7 | Перемычка на массу «двигатель — генератор» | |
| 8 | Место соединения на массу за комбинацией приборов | |
| 9 | Место соединения на массу в отсеке силового агрегата слева | |
| 11 | Место соединения на массу в багажнике | |
| 12 | Точка соединения на массу пайкой в лучке проводов комбинации приборов | |
| 13 | Точка соединения на массу пайкой в пучке проводов комбинации приборов | |
| 14 | Место соединения на массу у рычага привода стояночного тормоза | |
| 15 | Место соединения на массу под полкой задка кузова |
