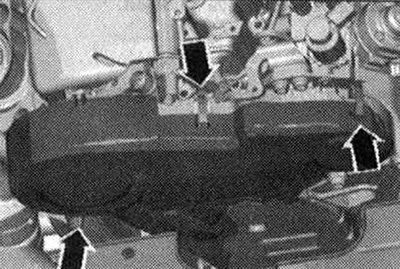

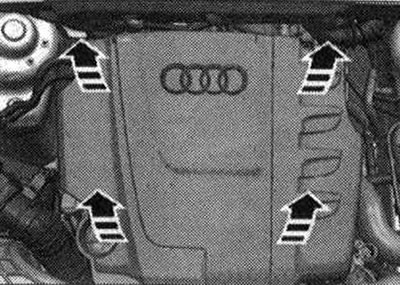

Зняти захисний кожух зубчастого ременя, для цього звільнити затискачі стрілки.

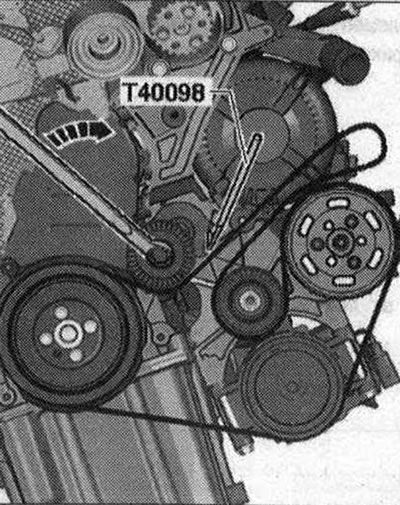

Для ослаблення поліклінового ременя повернути натяжний елемент за годинниковою стрілкою -стрілка-. Зняти полікліновий ремінь із шківа генератора. Закріпити натяжний пристрій фіксатором -Т40098-.

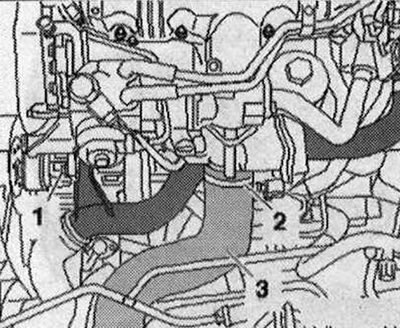

Звільнити шланговий хомут -2 - і зняти шланг повітроводу -3 - на блоці дросельної заслінки -J338-. Викрутити болт -1-.

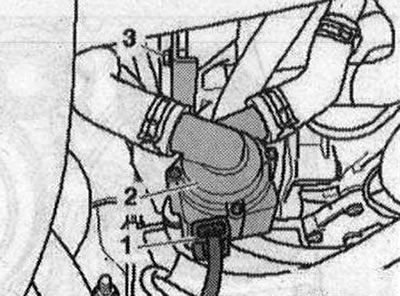

Відкрутити гайку -3- і від'єднати роз'єм -1-. Зняти насос прокачування ОЖ-V51-поз. 2- з кронштейном і відкласти у бік із під'єднаними шлангами ОЖ.

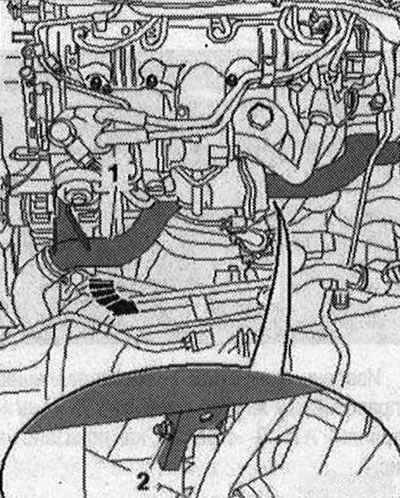

Викрутити подвійний болт -2- і зняти патрубок системи охолодження-1- з під'єднаними шлангами ОЖ в напрямку стрілки.

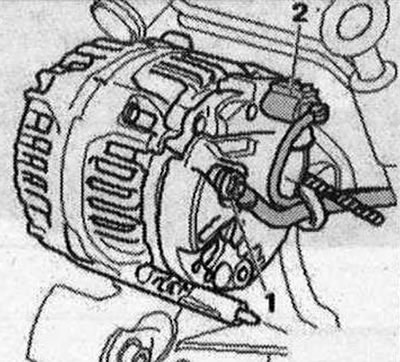

Відкрутити клему 30/В+-поз. 1 -. Роз'єднати ел. штекерне з'єднання -2-.

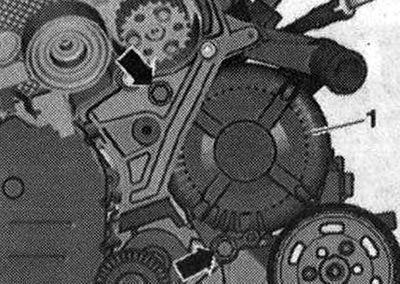

Викрутити болти-стрілки-.
Якщо генератор затиснутий у тримачі, знову вкрутити болти на 2 обороти. Обережно постукати плоскою поверхнею молотка головками болтів, щоб розблокувати втулки кріплення генератора. Зняти генератор -1 - для цього відвести патрубок системи охолодження в бік.
Монтаж
Встановлення у зворотному порядку. Для полегшення установки генератора посунути на втулки болтів кріплення трохи назад. Слід полегшити хід втулок кріплення генератора, оскільки в іншому випадку зусилля затиску втулки, незважаючи на відповідний момент, що крутить, занадто мало. Одягти полікліновий ремінь на шківи поліклінового ременя.

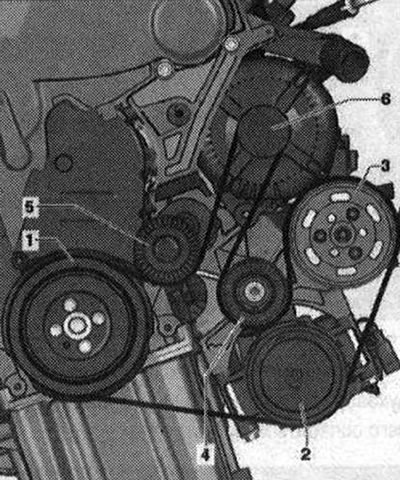

1. Гаситель коливань; 2. Компресор клімату, установки; 3. Крильчатий насос гідросистеми кермового керування; 4. Проміжний ролик; 5. Натяжний елемент; 6. Генератор
При встановленні поліклінового ременя необхідно стежити за правильністю його положення на шківах. Підключити АКБ. Завести двигун та перевірити хід ременя.
