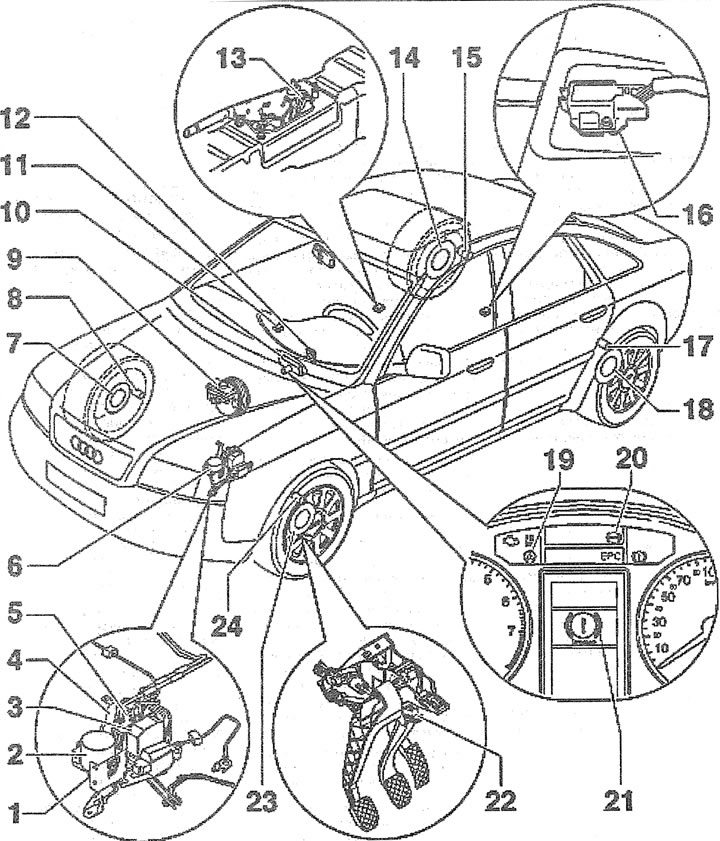

1.0. Елементи ABS/ESP Bosch 5.7 та їх розташування:
1 - кронштейн модулятора
2 - насос низького тиску вакуумного підсилювача гальмівного приводу. Тільки на автомобілях з бензиновим двигуном із АКПП
3 - блок керування ABS з EDS
4 - модулятор
5 - датчик гальмівного зусилля
6 - модулятор
7 - шестерня датчика ABS переднього правого колеса
8 - датчик швидкості обертання переднього правого колеса
9 - датчик рівня гальмівної рідини
10 - щиток приладів
11 - вимикач антипробукувальної системи
12 - датчик кута повороту кермового колеса
13 - вимикач гальма стоянки
14 - шестерня датчика ABS заднього правого колеса
15- датчик швидкості обертання заднього правого колеса
16 - датчик поперечного прискорення та датчик швидкості обертання автомобіля щодо поздовжньої осі
17 - датчик швидкості обертання заднього лівого колеса
18 - шестерня датчика ABS заднього лівого колеса
19 - сигнальна лампочка ABS/ASR на щитку приладів
20 - сигнальна лампочка ABS на щитку приладів
21 - сигнальна лампочка гальмівної системи на щитку приладів
22 - вимикач стоп-сигналів
23 - шестірня датчика ABS переднього лівого колеса
24 - датчик швидкості обертання переднього лівого колеса
