Заслінки та роздільники в корпусі розподільника повітря (Audi A4 B8)

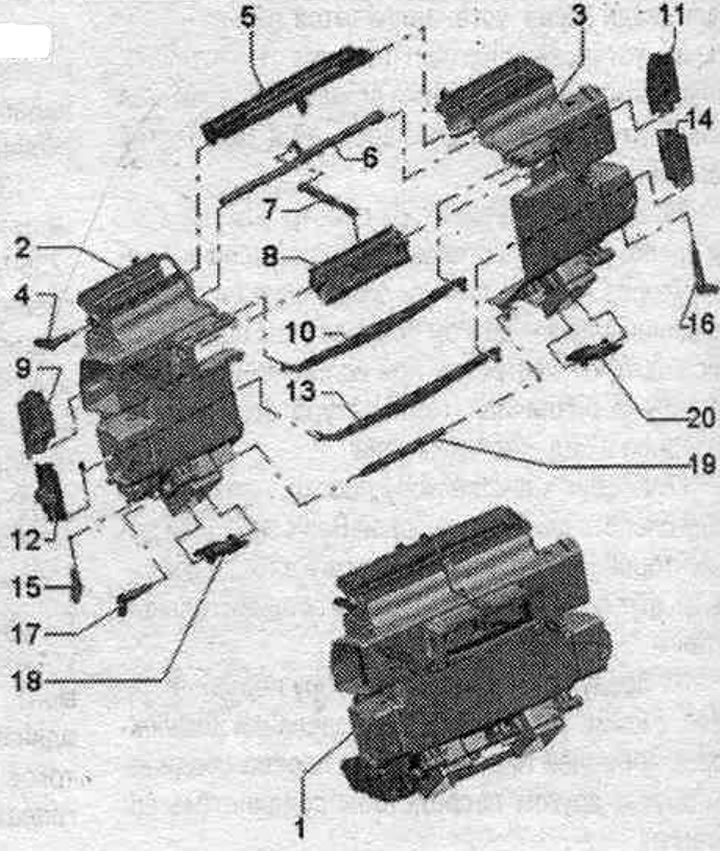

1. Корпус розподільника повітря Basis: у збиранні, не розбирати.
2. Ліва половина корпусу.
3. Права половина корпусу.
4. Важіль.
5. Заслінка дефлектора розморожування.
6. Вал.
7. Сполучна штанга.
8. Заслінка у дефлекторі до середніх дефлекторів передньої панелі.
9. Заслінка у дефлекторі до лівого дефлектора передньої панелі.
10. Сполучна штанга.
11. Заслінка в дефлекторі до правого дефлектора передньої панелі.
12. Заслінка в дефлекторі до дефлектора простр. для ніг попереду ліворуч.
13. Сполучна штанга.
14. Заслінка в дефлекторі до дефлектора простр. для ніг попереду праворуч.
15-17. Важіль.
18. Заслінка в дефлекторі до дефлектора простр. для ніг ззаду зліва.
19. Вал.
20. Заслінка в дефлекторі до дефлектора простр. для ніг ззаду праворуч.

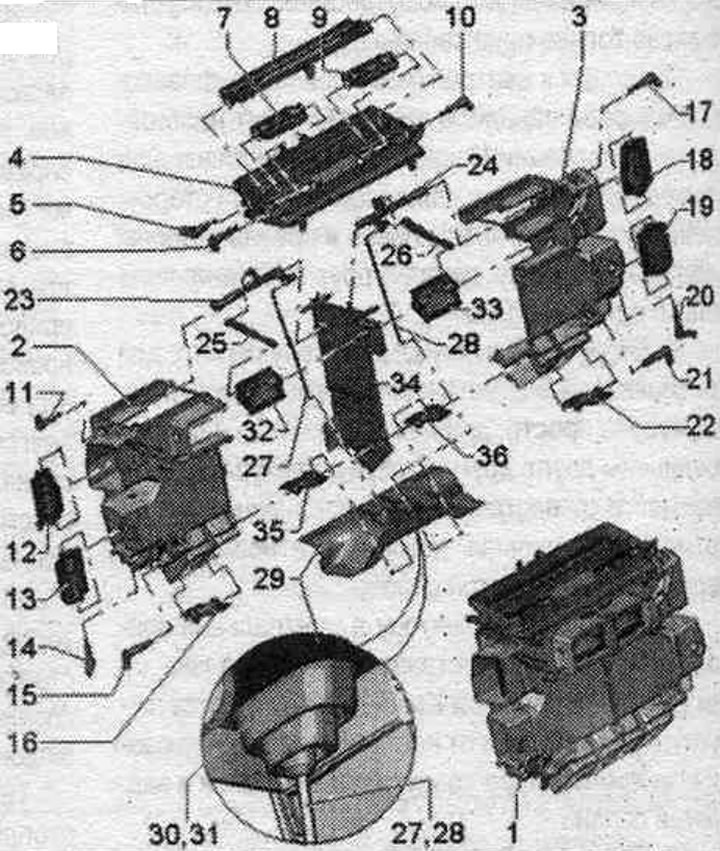

1. Корпус розподільника повітря Komfort: у зборі не розбирати.
2. Ліва половина корпусу.
3. Права половина корпусу.
4. Корпус верхнього дефлектора.
5/6. Важіль.
7. Заслінка в дефлекторі непрямої вент. ліворуч.
8. Заслінка дефлектора розморожування.
9. Заслінка в дефлекторі непрямої вент. праворуч.
10/11. Важіль.
12. Заслінка у дефлекторі до лівого дефлектора передньої панелі.
13. Заслінка в дефлекторі до дефлектора простр. для ніг попереду ліворуч.
14/15. Важіль.
16. Заслінка в дефлекторі до дефлектора простр. для ніг ззаду зліва.
17. Важіль.
18. Заслінка у дефлекторі до правого дефлектора передньої панелі.
19. Заслінка в дефлекторі до дефлектора простр. для ніг попереду праворуч.
20/21. Важіль.
22. Заслінка в дефлекторі до дефлектора простр. для ніг ззаду праворуч.
23/24. Вал.
25-28. Сполучна штанга.
29. Роздільна стінка: розділяє повітропровід до дефлекторів спереду і ззаду і необхідна для забезпечення різного темпу повітря, що подається спереду і ззаду (залежно від положення відповідної температурної заслінки).
30/31. Втулка: вклеєна в роздільник.
32. Заслінка у дефлекторі до середніх дефлекторів передньої панелі зліва.
33. Заслінка у дефлекторі до середніх дефлекторів передньої панелі праворуч.
34. Роздільна стінка: розділяє повітропровід до дефлекторів зліва і справа і необхідна для забезпечення різного темпу повітря, що подається (залежно від положення відповідної температурної заслінки).
35/36. Заслінка в дефлектор до дефлектора в центральній консолі ззаду праворуч.
