Obsah: Odstránenie ↓ Inštalácia ↓
Odstránenie
Odpojte uzemňovací vodič od batérie pri vypnutom zapaľovaní.

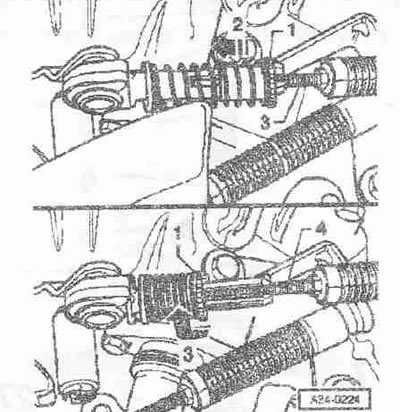

Odblokujte páčku voliča prevodovky a zámok lanka radenia, ako je popísané nižšie: zatlačte posuvnú objímku "1" v smere "šípky 2", kým sa nezastaví. Otočte posuvnú objímku "1" v smere "šípky 3" až na doraz, aby bola objímka fixovaná. Kábel "4" sa musí pohybovať v blokátore. Obrázok znázorňuje lanko voliča prevodovky. Lanko radenia sa uvoľní podobným spôsobom. Odstráňte lanko radenia a lanko voliča prevodovky z držiakov lanka. Odstráňte lanko radenia prevodových stupňov "1" a lanko voliča prevodových stupňov "2" z podpery opora "4", ako je popísané nižšie: otočte uvoľňovací krúžok "3" v smere "šípky A" až na doraz a vyberte lanko v smere "šípky B" z podpery opora "4". Uvoľnite oba káble späť.
Nadvihnite kryt radiacej páky "1" v smere "šípky" zo stredovej konzoly. Otočte puzdro nahor cez rukoväť.

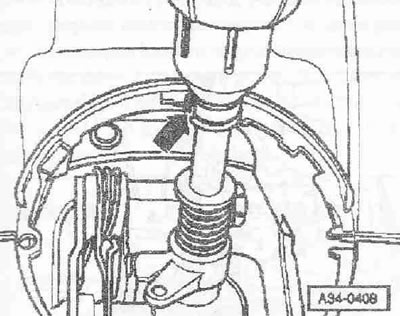

Odrežte svorku "šípky" a odstráňte rukoväť radiacej páky spolu s puzdrom. Demontujte zostavu zadnej stredovej konzoly.

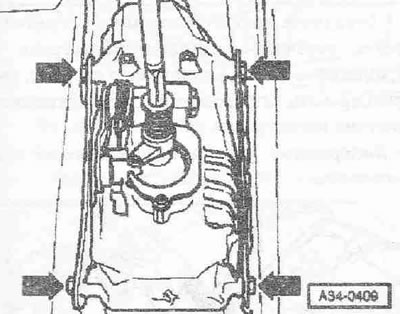

Uvoľnite upevňovacie skrutky "šípky" krytu mechanizmu radenia.

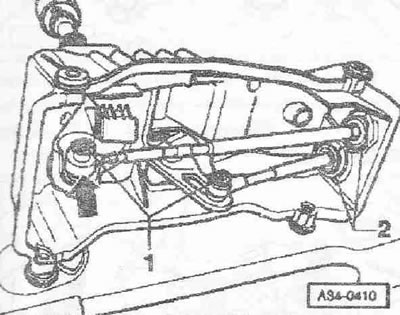

Odstráňte obe poistné podložky "1" a bezpečnostné spony "2". Pomocou skrutkovača stlačte lanko radenia "šípky" a vyberte kryt radiaceho mechanizmu z lankových pohonov. Zdvihnite auto.

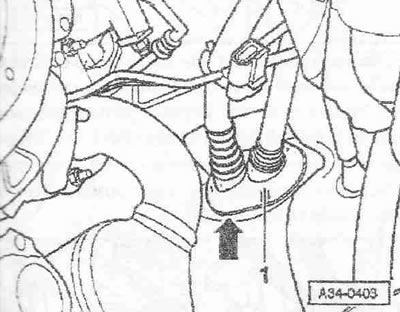

Pomocou skrutkovača "šípky" zospodu zatlačte na pätku "1". Potiahnite oba káble smerom nadol.
Inštalácia
Montáž v opačnom poradí.

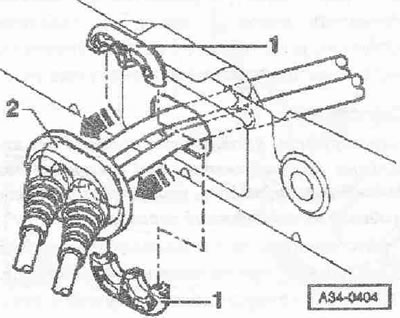

Vymeňte obidva upínacie prvky, pretože boli poškodené pri demontáži. Pripojte upínacie prvky "1" a zacvaknite do topánky "2". Dbajte na dostatočné množstvo silikónového maziva "G 000 405 A2" na upínacích prvkoch a kábloch v oblasti "A".

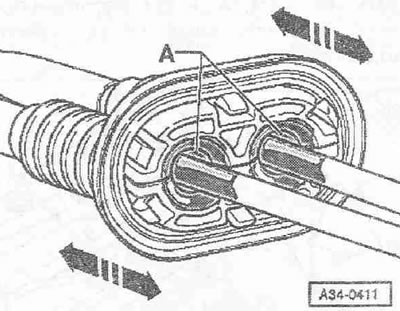

Gumovú objímku niekoľkokrát zatlačte dovnútra a von v "smere šípky", aby sa silikónové mazivo "G 000 405 A2" rovnomerne rozdelilo na káble a upínacie prvky. "A" silikónové mazivo "G 000 405 A2".

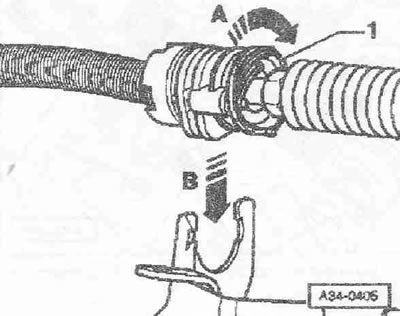

Otočte uvoľňovací krúžok "1" v smere šípky A až na doraz a vyberte kábel v smere šípky B z podpery. Znovu uvoľnite uvoľňovací krúžok "1" a uistite sa, že sú oba káble upevnené v podpere pultu. Kábel radenia prevodových stupňov by mal byť navyše pripevnený ku konzole kábla umiestnenej na podpere pultu.
Nainštalujte kryt radiacej páky a utiahnite upevňovacie skrutky na krútiaci moment 9 Nm. Nainštalujte stredovú konzolu. Nastavte mechanizmus radenia prevodových stupňov.
