Turbodúchadlo motora s písmenovým označením ATL, BHC (Audi A2)

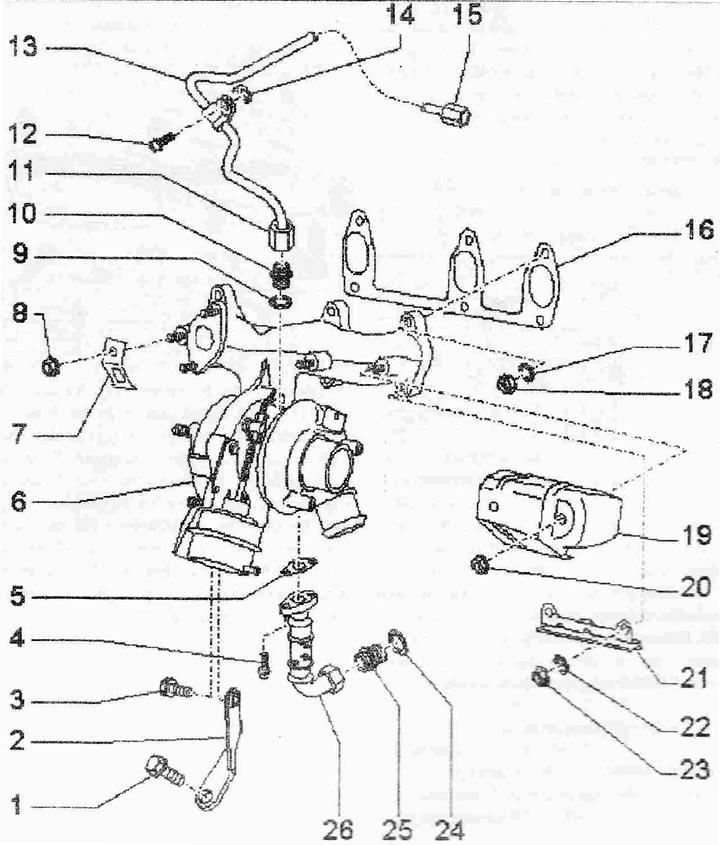

Turbodúchadlo motora s písmenovým označením ATL, BHC:
1. Skrutka, 25 Nm
2. Podpora turbodúchadla
3. Skrutka, 20 Nm
4. Skrutka, 15 Nm
5. Tesnenie. Nahradiť
6. Turbodúchadlo. Možno vymeniť len ako sadu s výfukovým potrubím a silovým pneumatickým prvkom
7. Konzola prívodného potrubia oleja
8. Matica, 10 Nm
9. Tesniaca manžeta. Nahradiť
10. Spojovacia vsuvka, 30 Nm
11. Matica, 22 Nm. Dodržujte postup inštalácie: najprv voľne priskrutkujte oba konce potrubia, potom oba konce potrubia utiahnite. Zaistite držiak.
12. Skrutka, 1G Nm
13. Prednapájacie vedenie držiaka olejového filtra. Skontrolujte priechodnosť. Pred montážou naplňte turbodúchadlo motorovým olejom až po pripojovaciu vsuvku olejového potrubia. 22 Nm. Dodržujte postup inštalácie: najprv voľne priskrutkujte oba konce potrubia, potom oba konce potrubia utiahnite. Zaistite držiak.
14. Závitová doska
15. Matica, 22 Nm. Dodržujte postup inštalácie: najprv voľne priskrutkujte oba konce potrubia, potom oba konce potrubia utiahnite. Zaistite držiak.
16. Tesnenie. Nahradiť. Kryt (zahusťovanie) k saciemu potrubiu, montážna poloha: priečnik smerujúci nadol
17. Podložka
18. Matica, vymeňte, 25 Nm
19. Tepelný štít
20. Matica, vymeniť, 22 Nm
21. Držiak tepelného štítu
22. Podložka
23. Matica, vymeniť, 22 Nm
24. Tesniaca manžeta. Nahradiť
25. Spojovacia vsuvka, 40 Nm
26. Vráťte potrubie prívodu oleja do bloku valcov, 30 Nm
