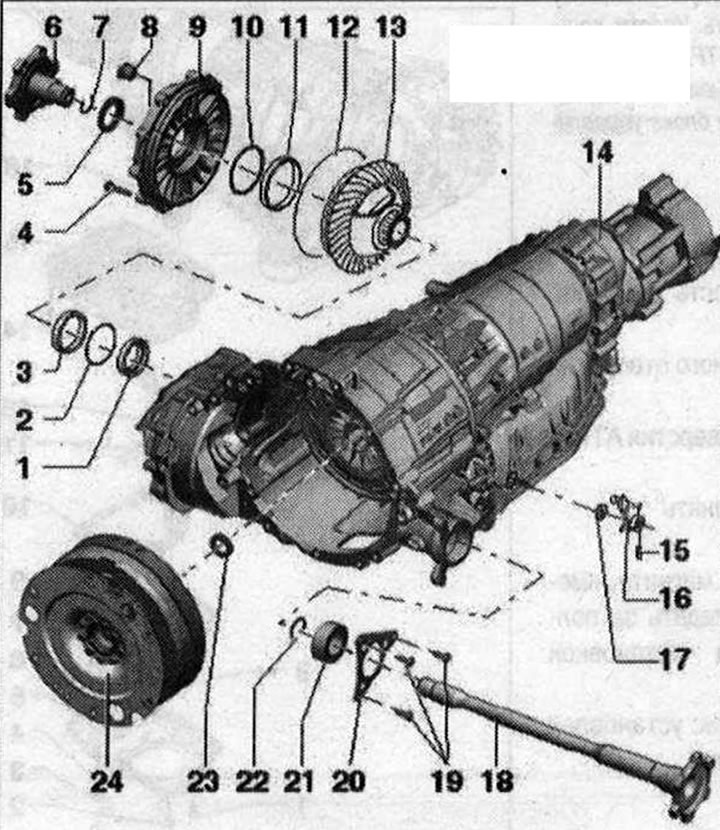

Predný koncový pohon 1. Utesniť ľavý hriadeľový krúžok s prírubou: medzi hlavným prevodom a skriňou prevodovky; 2. Nastavovacia podložka: za vonkajším krúžkom kuželíkového ložiska; 3. Vonkajší krúžok kuželíkového ložiska; 4. Skrutka: 11 ks; 5. Utesniť pravý hriadeľový krúžok s prírubou; 6. Pravý hriadeľ s prírubou; 7. Poistný krúžok: vymeňte; 8. Závitová zátka pre plniaci otvor oleja; nahradiť; 35 Nm; 9. Predný kryt hlavného ozubeného kolesa: dávajte pozor na prítomnosť centrovacích puzdier; 10. Nastavovacia podložka: za vonkajším krúžkom kuželíkového ložiska; 11. Vonkajší krúžok kuželíkového ložiska; 12. Pečať krúžok krytu predného koncového prevodu; 13. Diferenciál; 14. KP; 15. Dištančný kolík; 16. Páka radiaceho hriadeľa; 17. Tesnenie hriadeľa spínača; 18. Ľavý hriadeľ s prírubou; 19. Skrutka: 10 Nm + 45°; 20. Ložiskový štít: pripevnený spolu s ložiskom nad zarážkou na ľavom hriadeli s prírubou; označená ako ľavá nosná konzola hriadeľa s prírubou; 21. Ložiská: pre ľavý hriadeľ s prírubou; 22. Poistka ložiska ľavého hriadeľa s prírubou; 23. Manžeta (tesnenie hriadeľa) menič krútiaceho momentu; 24. Menič krútiaceho momentu

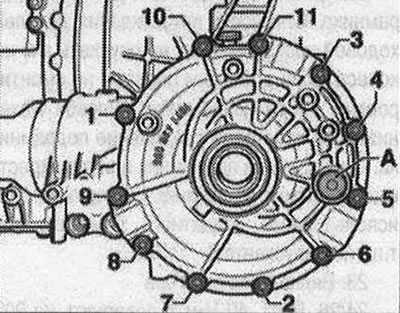

Kryt rozvodovky prednej nápravy - uťahovací moment a poradie 1. Predbežne utiahnite skrutky -1- a -2- na krútiaci moment 3 Nm; 2. Dotiahnite skrutky v poradí -1...11- na krútiaci moment 23 Nm
