Pokyny. V tomto vozidle sa programovanie a ovládanie rôznych ovládačov klimatizačného systému vykonáva cez dátovú zbernicu. Prostredníctvom tejto zbernice (Lin-Bus) sú motory pohonov zapojené do série s jednotkou klimatizácie. inštalácia, riadiaca jednotka Climatronic "J255". Tento postup sa líši pre rôzne modely klimatizácií. V závislosti od dátumu výroby sú na klimatizácii rôzne prevedenia páky a spojovacieho prvku.

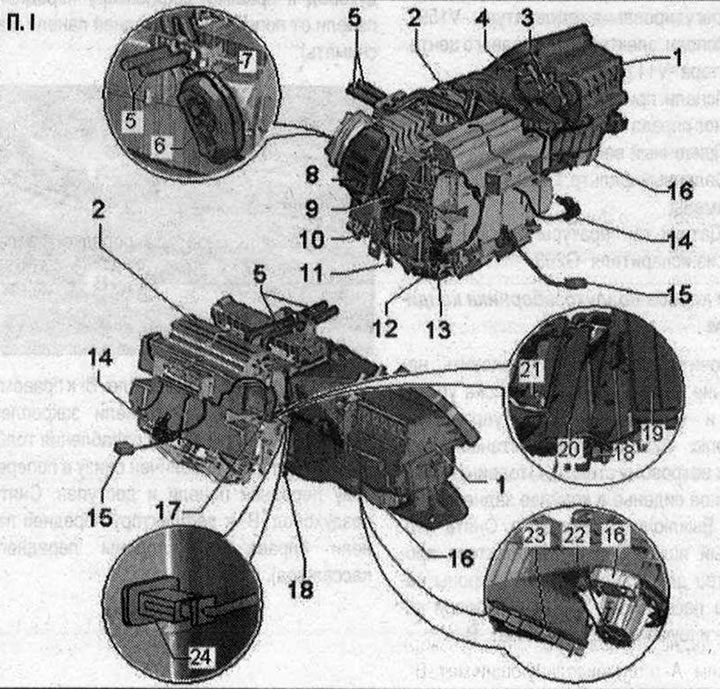

Prvky klimatizácie a boxu nasávania vzduchu verzie "Basis"
I
1. Skrinka nasávania vzduchu. Rôzne prevedenia (s alebo bez chladiaceho potrubia príručnej skrinky); 2. Klimatizácia s výparníkom (verzia Basic). Demontujte len vtedy, keď je okruh klimatizácie prázdny, a odovzdajte vozidlo do servisu, ktorý má potrebné vybavenie a vyškolený kvalifikovaný personál. Vyčistite výparník klimatizácie pomocou ultrazvukového zariadenia na čistenie klimatizácie "VAS 6189"; 3. Servopohon klapky recirkulácie vzduchu "V113"; 4. Servomotor klapky nasávania vzduchu "V71"; 5. Rúry výmenníka tepla; 6. Expanzný ventil; 7. Objímka. Na izoláciu otvoru pre potrubie chladiva cez zadnú stenu boxu na odtok vody; 8. Kryt potrubí chladiva k výparníku.; 9. Servomotor odmrazovacej klapky "V107"; 10. Poprava Pohon klapky na nohy "V261"; 11. Prípojka na odvod kondenzátu vľavo (zo strany vodiča).; 12. Poprava Elektromotor klapky regulácie teploty vzduchu "V68"; 13. Snímač teploty vetracieho otvoru "G192"; 14. Stred snímača teploty, deflektor "G191"; 15. Pripojenie klimatizačnej a zobrazovacej jednotky, inštalácia, riadiaca jednotka pre Climatronic "J255" ku káblovému zväzku; 16. Použitý prívodný ventilátor "J126"; 17. Poprava stredový pohon, deflektory klimatizácie "V102"; 18. Prípojka na odvod kondenzátu vpravo (zo strany spolujazdca); 19. Výparník; 20. Výmenník tepla vykurovacieho systému; 21. Prídavné vykurovacie teleso. ohrievač "Z35" / voštinový prvok. Prídavné vykurovacie teleso. Ohrievač "Z35" je inštalovaný na autách s dieselovými motormi. Na autách s benzínovým motorom (bez výhrevného telesa prídavného ohrievača "Z35") je na vyplnenie voľného priestoru nainštalovaný voštinový článok (zabezpečuje sa tým rovnaký prietok vzduchu v klimatizácii s výhrevným telesom prídavného ohrievača "Z35") a bez neho. Ak je dieselové vozidlo vybavené nezávislým kúrením ako doplnkovou možnosťou. ohrievač (doplnkové vybavenie), potom tu nie je použitý prídavný vykurovací článok. ohrievač "Z35" a bunkový prvok (otázka použitia zostáva otvorená). Dodatočne skontrolujte činnosť vykurovacieho telesa. ohrievač "Z35". V mod. V roku 2009 bolo postupne inštalované prídavné vykurovacie teleso. ohrievač "Z35" v upravenom dizajne (užšie prevedenie vykurovacieho telesa), dbajte na správne vykonanie a dodržiavanie; 22. Napájací ventilátor "V2"; 23. Kabínový filter; 24. Snímač teploty chladiva na výstupe výparníka "G263".Prvky klimatizácie a skrinky nasávania vzduchu verzie "Komfort"
I
1. Skrinka nasávania vzduchu. Rôzne prevedenia (s alebo bez chladiaceho potrubia príručnej skrinky); 2. Klimatizácia s výparníkom (verzia "Komfort"). Demontujte len vtedy, keď je okruh klimatizácie prázdny, a odovzdajte vozidlo do servisu, ktorý má potrebné vybavenie a vyškolený kvalifikovaný personál. Vyčistite výparník klimatizácie pomocou ultrazvukového zariadenia na čistenie klimatizácie "VAS 6189"; 3. Servopohon klapky recirkulácie vzduchu "V113"; 4. Servomotor klapky nasávania vzduchu "V71"; 5. Rúry výmenníka tepla; 6. Expanzný ventil; 7. Objímka. Na izoláciu otvoru pre potrubie chladiva cez zadnú stenu boxu na odtok vody; 8. Poprava Elektromotor ľavej teplotnej klapky "V158"; 9. Kryt potrubí chladiva k výparníku; 10. Poprava Elektromotor ľavý stred, deflektor "V IO"; 11. Servomotor odmrazovacej klapky "V107"; 12. Poprava Ľavý ovládač klapky priestoru pre nohy "V108" 13. Ľavá prípojka na odvod kondenzátu (zo strany vodiča); 14. Poprava Elektromotor klapky regulácie teploty vzduchu vzadu "V137"; 15. Snímač teploty ľavého vetracieho otvoru "G261"; 16. Pripojenie klimatizačnej a zobrazovacej jednotky, inštalácia, riadiaca jednotka pre Climatronic "J255" ku káblovému zväzku klimatizácie; 17. Snímač teploty na výstupe vzduchu v priestore pre nohy vpravo "G262"; 18. Použitý prívodný ventilátor "L 26"; 19. Výparník; 20. Prípojka na odvod kondenzátu vpravo (zo strany spolujazdca). Skontrolujte odtok kondenzátu; 21. Výmenník tepla vykurovacieho systému; 22. Prídavné vykurovacie teleso. ohrievač "735" / voštinový prvok. Prídavné vykurovacie teleso. Ohrievač "Z35" je inštalovaný na autách s dieselovými motormi. Na autách s benzínovým motorom (bez výhrevného telesa prídavného ohrievača "Z35") je na vyplnenie voľného priestoru nainštalovaný voštinový článok (zabezpečuje sa tým rovnaký prietok vzduchu v klimatizácii s výhrevným telesom prídavného ohrievača "Z35") a bez neho. Ak je dieselové vozidlo vybavené nezávislým kúrením ako doplnkovou možnosťou. ohrievač (doplnkové vybavenie), potom tu nie je použitý prídavný vykurovací článok. ohrievač "Z35" a bunkový prvok (otázka použitia zostáva otvorená). Skontrolujte fungovanie vykurovacieho telesa prídavného ohrievača "Z35"; 23. Poprava Elektromotor pravej regulačnej klapky teploty "V159"; 24. Poprava Elektromotor pravý stred, deflektor "V111"; 25. Poprava Pohon klapky pravej nohy "V109"; 26. Napájací ventilátor "V2"; 27. Kabínový filter. Dodržujte intervaly výmeny; 28. Snímač teploty chladiva na výstupe výparníka "G263".
