Odstúpenie
25. Otočte západky (pozri šípky na obrázku) proti smeru hodinových ručičiek a opatrne odstráňte obloženie 1.

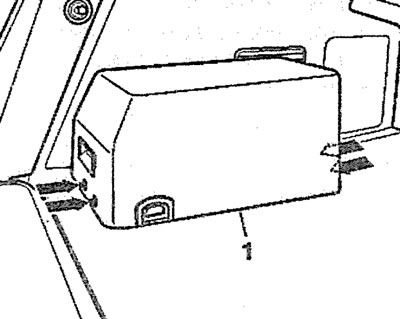

8.25. Otočte západky (pozri šípky) proti smeru hodinových ručičiek a opatrne odstráňte obloženie 1
26. Uvoľnite maticu 3 a odpojte svorku vodiča «omši» (-) od záporného pólu batérie (pozri ilustráciu).

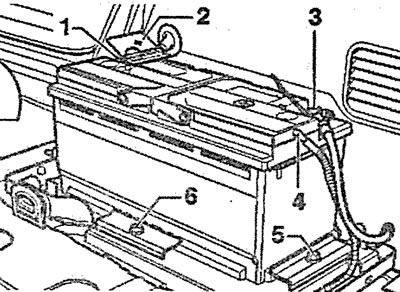

8.26. Uvoľnite maticu 3 «odpojte káblovú svorku «omši» (-) od záporného pólu batérie
27. Zdvihnite ochrannú podložku 2, uvoľnite maticu 1 svorky kladného potenciálu vodiča (+) a odpojte svorku od kladného pólu batérie (pozri obrázok 8.26).
28. Odpojte centrálnu hadicu 4 ventilácie batérie (pozri obrázok 8.26).
29. Odskrutkujte skrutky 5 a 6 zaisťujúce svorky batérie (pozri obrázok 8.26) a opatrne vyberte batériu z batožinového priestoru. Uťahovací moment skrutiek je 15 Nm.
Inštalácia
Inštalácia batérie umiestnenej v batožinovom priestore sa vykonáva v opačnom poradí ako pri demontáži.
30. Nainštalujte batériu tak, aby výstupok držiaka batérie zapadol do drážky na spodnej strane puzdra batérie (pozri šípku na obrázku 8.12).
31. Uistite sa, že otvor na spodnej strane puzdra batérie je oproti otvoru pre montážnu skrutku (pozri šípky na obrázku 8.13). V tomto prípade je batéria upevnená v zásobníku a nebude sa pohybovať.
32. Najprv pripojte svorku kladného potenciálu vodiča (+), a potom káblovú svorku «omši» (-) k príslušným svorkám batérie. Uťahovací moment koncových matíc je 7,5 Nm.
