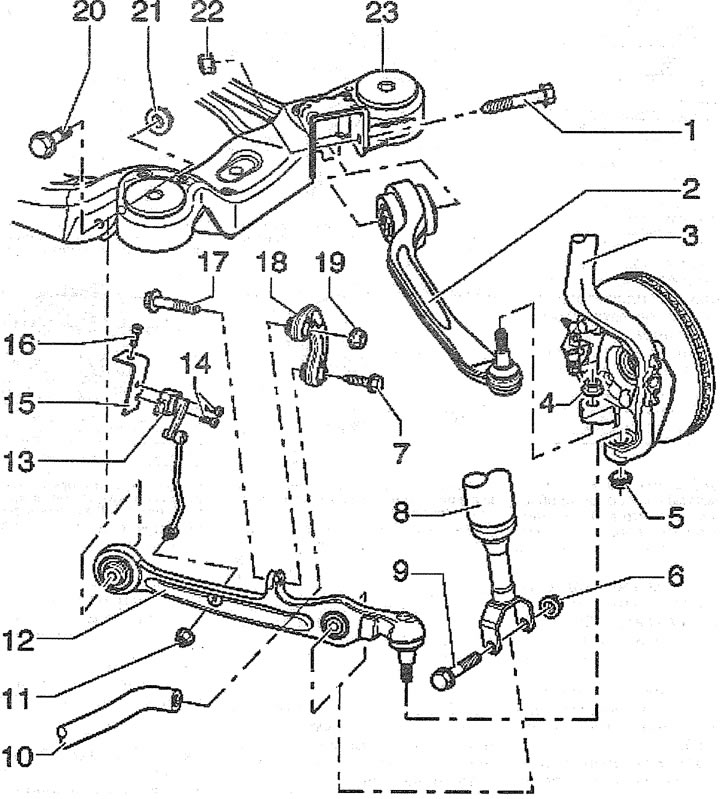

3.0. Oporné rameno a súvisiace komponenty:
1 - skrutka so šesťhrannou hlavou upevňujúca vodiace rameno k pomocnému rámu. Uťahovací moment 70 Nm + 180°otočenie. Po každej demontáži treba vymeniť
2 - vodiaca páka
3 - čap riadenia
4 - šesťhranná samosvorná matica na upevnenie čapu guľového čapu vodiacej páky na čape riadenia. Uťahovací moment 110 Nm. Na závity čapu sa nanesie zaisťovacie mazivo
5 - šesťhranná samosvorná matica na upevnenie čapu ramena s guľôčkovým ložiskom na čap riadenia. Uťahovací moment 110 Nm. Na závity čapu sa nanesie zaisťovacie mazivo
6 - šesťhranná matica skrutky spodnej podpery vzpery zavesenia. Po každej demontáži treba vymeniť
7- skrutka so šesťhrannou hlavou na montáž stabilizátora. Uťahovací moment 40 Nm + 90°otočenie. Po každej demontáži treba vymeniť
8 - vzpera zavesenia
9 - skrutka so šesťhrannou hlavou upevnenia spodnej podpery amortizačného hrebeňa k nosnému ramenu. Uťahovací moment 90 Nm + 90°otočenie. Po každej demontáži treba vymeniť
10 - bar stabilizačná tyč
11 - šesťhranná samosvorná matica pre montáž snímača svetlej výšky. Uťahovací moment 8 Nm. Po každej demontáži treba vymeniť
12 - rameno nosiča
13 - snímač svetlej výšky. Po demontáži snímača alebo odpojení jeho páčky je potrebné skontrolovať základné nastavenie svetlometov a preprogramovať pracovnú polohu zavesenia
14 - skrutky na upevnenie páčky snímača ku konzole, uťahovací moment 5 Nm
15 - držiak
16 - montážna skrutka konzoly. Uťahovací moment 10 Nm
17 - skrutka so šesťhrannou hlavou upevnenia na nosnom ramene stabilizátora. Uťahovací moment 40 Nm + 90°otočenie. Po každej demontáži treba vymeniť
18 - stabilizačná tyč priečna stabilita
19 - šesťhranná matica - skrutka na upevnenie vzpery tyče stabilizátora. Po každej demontáži treba vymeniť
20 - skrutka so šesťhrannou hlavou upevňujúca rameno nosiča k pomocnému rámu. Uťahovací moment 70 Nm + 180°otočenie. Po každej demontáži treba vymeniť
21 - šesťhranná matica skrutky ramena nosiča k pomocnému rámu. Po každej demontáži treba vymeniť
22 - šesťhranná matica skrutky vodiaceho ramena k pomocnému rámu. Po každej demontáži treba vymeniť
23 - pomocný rám
