Садржај: Мотор ADR ↓ Сви мотори осим ADR ↓
У зависности од модела, могу се уградити један до три додатна каиша који покрећу алтернатор, пумпу серво управљача, пумпу за воду и компресор клима уређаја.
У моторима ADR напетост главног погонског ремена и погонског ремена водене пумпе се аутоматски подешава.
Мотор ADR
Уклањање
1. Означите правац ротације појаса.

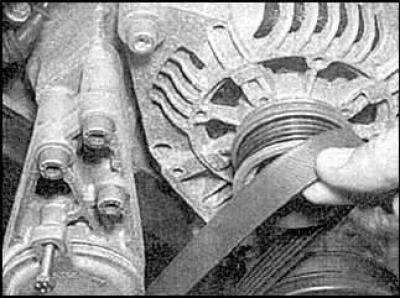

2. На моделима са клима уређајем, одвојите предњи носач мотора од мотора и попречног носача, уклоните затезач каиша на предњем делу мотора и уклоните каиш са ременица.

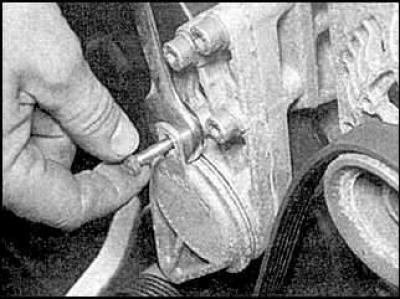

3. Да бисте уклонили главни погонски каиш, олабавите затезач и причврстите га одговарајућим клином. Скините ремен са ременица.
4. Закључајте ременицу пумпе серво управљача и уклоните завртње ременице пумпе за воду. Уклоните погонски ремен и две половине ременице.
Подешавање и подешавање напетости
1. Поставите ремен пумпе за воду на ременицу пумпе серво управљача, поставите половине ременице пумпе за воду, затегните монтажне завртње и поставите каиш.
2. Поставите главни погонски каиш на ременице, окрените затезач у смеру казаљке на сату и уклоните шипку за закључавање.
3. На моделима са клима уређајем, поставите каиш на ременице компресора и радилице, поставите затезач и затегните завртње.
4. Подесите затегнутост каиша тако што ћете затегнути вијак затезача са шестоугаоном главом на 25 Нм, затегнути вијак за подешавање и окретни вијак.
Сви мотори осим ADR
Уклањање
1. Уклоните завртње са половина ременице компресора клима уређаја и уклоните ременицу заједно са каишем.
2. Отпустите монтажне завртње пумпе серво управљача и померите пумпу према ременици радилице. Скините ремен са ременица.
3. Отпустите завртње за монтажу и подешавање генератора, олабавите завртње за закључавање и, окрећући матицу за подешавање, померите генератор назад. Скините ремен са ременица.
Монтажа и подешавање
1. Поставите главни каиш на ременице и подесите његову напетост. Нови каиш треба да се отклони приближно 2,0 мм, стари 5,0 мм.
2. Затегните завртње за закључавање, окретни вијак и монтажне завртње.
