Демонтажа и уградња радијатора и вакум блока система EGR (Audi A4 B7)

Садржај: Уклањање и уградња радијатора EGR ↓ Уклањање и уградња вакуумског блока ↓

1. Детаљи инсталације компоненти система EGR на примеру 2.0 дизел мотора DOHC приказани су на илустрацији.

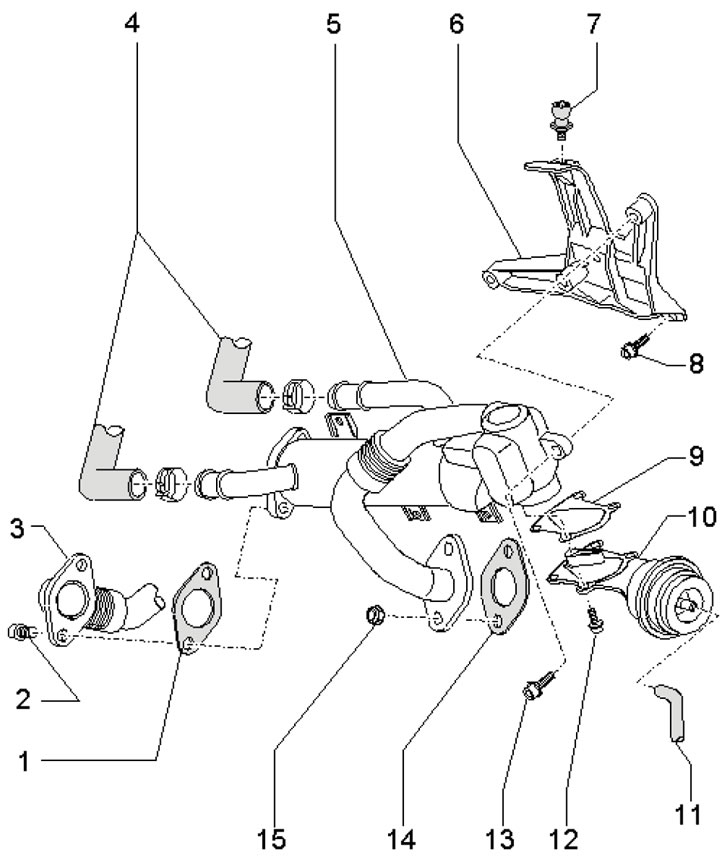

18.1. Детаљи инсталације система EGR 1. Заптивка, подложна замени; 2. Вијак, 25 Нм; 3. Прикључна цев система EGR; 4. Црева расхладне течности; 5. Радијатор EGR; 6. Носач; 7. Држач горњег поклопца мотора; 8. Вијак, 9 Нм; 9. Заптивка; 10. Вакум блок; 11. Вакумско црево од преклопног вентила хладњака 5; 12/13. Болт, 7/9 Нм; 14. Заптивка, подложна замени; 15. Матица, 25 Нм, подложна замени

Уклањање и уградња радијатора EGR

2. Скините украсни поклопац мотора.

3. Испразните расхладну течност (види поглавље 3).

4. Уклоните довод ваздуха пречистача ваздуха (видети Одељак 16 Поглавље 1).

5. Искључите конектор (1 на илустрацији 17.33 Поглавље 2) сензор MAF, олабавите стезаљку (2) и уклоните црево за ваздух. Удаљите ожичење од кућишта пречистача ваздуха и уклоните га.

6. Искључите црево за вакум (3 на илустрацији 47.5 Поглавље 2) из вакуумског блока и црева расхладне течности (1 и 2) из хладњака EGR.

7. Уклоните завртње (1 на илустрацији 47.6 Поглавље 2) и матице (2), одврните завртње (стрелице) и уклоните хладњак EGR.

8. Инсталација се врши обрнутим редоследом од демонтаже компоненти.

Уклањање и уградња вакуумског блока

9. Скините украсни поклопац мотора.

10. Уклоните довод ваздуха пречистача ваздуха (видети Одељак 16 Поглавље 1).

11. Искључите конектор (1 на илустрацији 17.33 Поглавље 2) сензор MAF, олабавите стезаљку (2) и уклоните црево за ваздух. Удаљите ожичење од кућишта пречистача ваздуха и уклоните га.

12. Одвојите црево за вакум (3 на илустрацији 47.5 Поглавље 2) из вакуум блока.

13. Уклоните завртње (1 на илустрацији 47.6 Поглавље 2) и матице (2), одврните завртње (стрелице) и одмакните хладњак EGR на страну са спојеним цревима за расхладну течност.

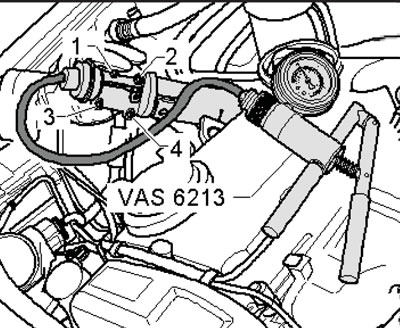

14. Уклоните завртње (1-4 на слици) и уклоните вакуумски блок са заптивком.

18.14. Вакум блок затварач

Напомена: Занемарите уређај приказан на илустрацији VAS6213.

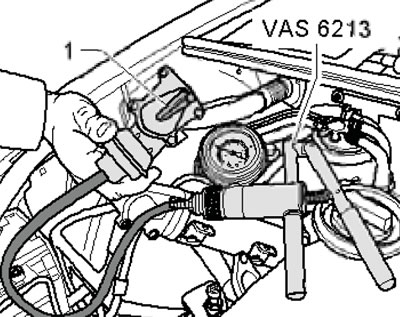

15. Инсталација се врши обрнутим редоследом од демонтаже компоненти. Пре уградње, користите ручну вакуум пумпу да поставите преклопни вентил (1) у положај приказан на слици.
