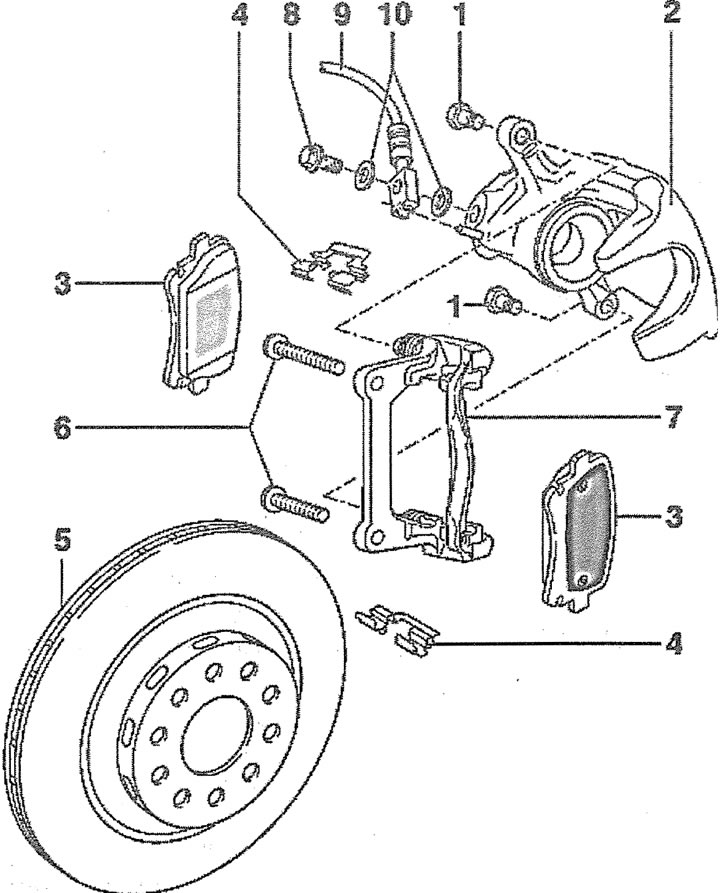

7.0. Mecanism de frână a roții din spate cu etrier C43:
1 - șuruburi de fixare a etrierului. Cuplu de strângere 35 Nm. Șuruburile sunt autoblocante și, prin urmare, trebuie înlocuite de fiecare dată când sunt demontate. Când deșurubați și strângeți șurubul, știftul de ghidare trebuie să nu se rotească cu o cheie
2 - suport
3 - plăcuțe de frână. Este imperativ ca toate cele patru tampoane să fie schimbate în același timp
4 - suporturi de saboți de frână. Trebuie înlocuit la instalarea plăcuțelor noi
5 - disc de frana. Aplicați unsoare G052142A2 pe suprafețele de contact ale discului și butucului
6 - Șuruburi cu cap cheie hexagonală pentru fixarea ghidajului saboților de frână. Cuplul de strângere depinde de dimensiunea șurubului. Șuruburile M10x60 și M10x1,25x50 sunt strânse cu o forță de 70 Nm + o rotire suplimentară de 90°. Șuruburile M10x1.0x20 sunt strânse cu o forță de 95 Nm
7 - ghidaj de saboți de frână cu știfturi de ghidare și capacele acestora. Vine complet cu unsoare pentru știfturi de ghidare. Dacă capacele de protecție ale degetelor sunt deteriorate, trebuie instalat un nou ghidaj din trusa de reparații, iar degetele trebuie lubrifiate
8 - șurub tubular pentru fixarea furtunului de frână. Cuplu de strângere 40 Nm
9 - furtun de frana
10 - garnituri de etanșare a furtunului de frână
