Wyjmowanie
Zdejmij przednią boczną osłonę. Zdejmij listwę progową 1 (rysunek 12,85) strzemię z wypustkami zaciskowymi. Zdejmij listwę progową z uchwytem 5 (rysunek 12,85) z dolnej części 2 środkowych słupków.
Rysunek 12,85. Przycinanie progu
1 - listwa progowa,
2 - dolna część wykończeniowa,
3 - uchwyt,
4 - uchwyt,
5 - uchwyt.
Odłącz dwa dolne zaciski listwy progowej.
Najpierw należy odłączyć uchwyt 4 od dolnej listwy środkowego słupka (rysunek 12,85), następnie posiadacz 3.
Instalacja
W przypadku wyjęcia przełącznika należy umieścić go w obudowie w odwrotnej kolejności i zabezpieczyć.
Podłącz złącze elektryczne do przełącznika przyciskowego.

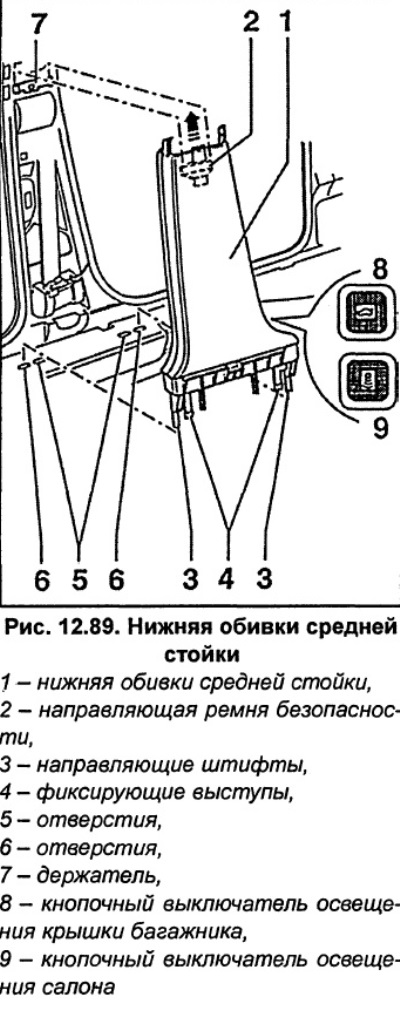

Załóż ponownie listwę, przesuwając ją w dół, aż zatrzaśnie się na swoim miejscu. Podczas wykonywania tej czynności należy upewnić się, że prowadnica pasa bezpieczeństwa 2 (rysunek 12,89) weszły do uchwytu 7, a kołki prowadzące 3 i wystające elementy blokujące 4 weszły do otworów 5 i 6.
Zamontuj listwę progową.
Zamontuj górną osłonę słupka B.
Umieść uszczelkę drzwi po lewej i prawej stronie nad listwą wykończeniową.
