Wyjmowanie
Zaklej górną i dolną część obudowy, aby zabezpieczyć ją przed uszkodzeniem.
Za pomocą płaskiej plastikowej szpatułki ostrożnie zdejmij szkło lustra, najpierw od dołu, a następnie od góry.
Instalacja
Włóż szkło lustra do kołków prowadzących i kołków ciernych 8 (rysunek 12,64) do sprężyny ciernej i zatrzaśnij ją na miejscu. Podczas wykonywania tej czynności naciśnij środek szklanki.

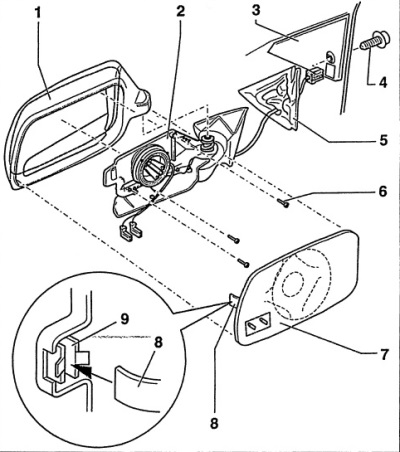

Rysunek 12.64. Lusterko zewnętrzne wsteczne
1 - obudowa lusterka,
Można usunąć po zamontowaniu lustra.
2 - mechanizm regulacji położenia lusterka,
3 - ościeżnica,
4 - śruba, 12 Nm,
5 - pieczęć,
6 - śruba,
7 - szkło lustrzane,
8 - sworzeń cierny,
9 - sprężyna cierna.
