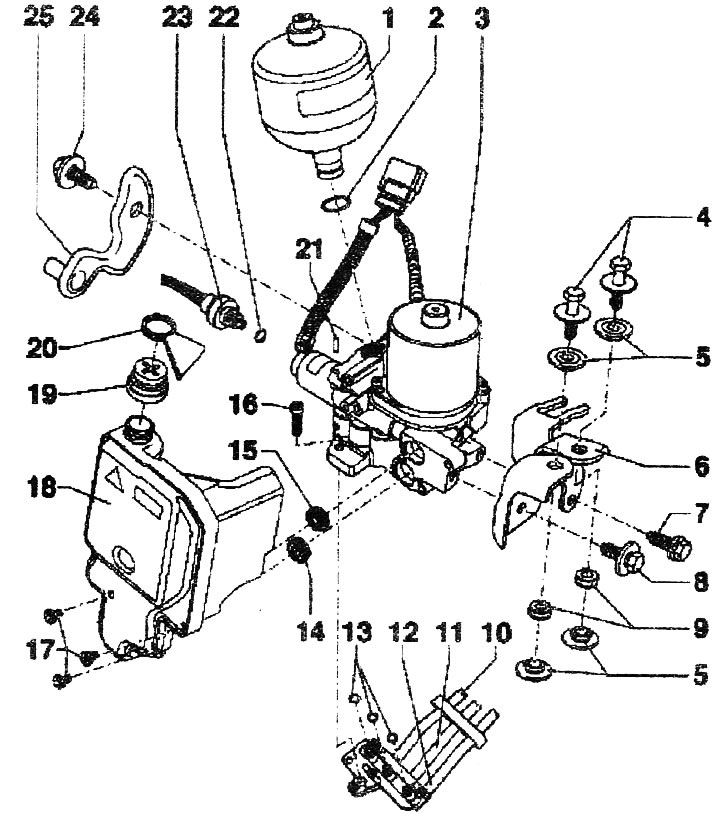

Схема монтажа гидравлического управляющего блока, ресивера:
1. Ресивер, 40 Нм
2. Уплотнительное кольцо. Заменить
3. Гидравлический управляющий блок. Можно проверить по измеряемым значениям и при электр. проверке
4. Комбинированный болт, 8 Нм
5. Распорная втулка
6. Кронштейн гидравлического управляющего блока
7. Болт, 25 Нм
8. Болт, 10 Нм
9. Резиновая опора
10 «12. Трубо» шланговая магистраль
13. Шайбы, заменить
14/15. Уплотнительное кольцо. Заменить
16. Болт, 8 Нм
17. Болт питательного бачка гидравлического управляющего блока, 5 Нм
18. Питательный бачок
19. Крышка, 2 Нм
20. Уплотнительное кольцо. Препятствует попаданию инородных предметов в вентиляционные отверстия крышки при транспортировке, после установки обязательно снять
21. Втулка
22. Уплотнительное кольцо. Заменить
23. Датчик давления в гидросистеме для КП «G270». Можно проверить по измеряемым значениям и при электр. проверке. Извлечь провода из штекерной колодки
24. Болт, 25 Нм
25. Кронштейн крепления гидравлического управляющего блока на кузове
