Снятие и установка гидравлического управляющего блока (Audi А2)

Снятие

Инструкция. Обязательно отсоединив АКБ, поскольку гидравлический насос включается даже при выключенном зажигании и гидравлическая жидкость вытекает из системы. Опасность поломки электронных деталей при отсоединении АКБ. Внимательно следить за процессом снятия АКБ.

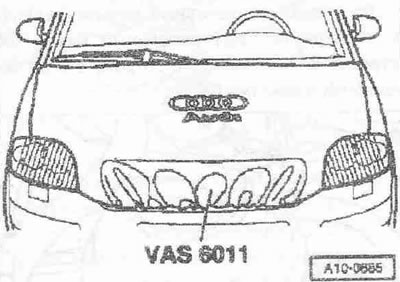

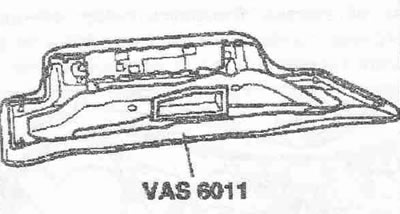

Отсоединить кабель массы от АКБ. Вымыть капот снаружи и покрыть его защитным чехлом. Изнутри разблокировать сервисную крышку. Разблокировать крышку капота и вытянуть ее немного вперед. Натянуть защитный чехол «VAS 6011» на крышке капота. Снять крышку капота и положить ее на защитный чехол «VAS 6011». Отсоединить штекерный разъем «стрелка А». Отвернуть расширительный бачок ОЖ «стрелка В» и отложить в сторону с подключенными шлангами ОЖ.



Открепить шланговый хомут -верхняя стрелка- и снять шланг для слива ОЖ с решетки обтекателя. Вывернуть гайку «нижняя стрелка». Снять шланг для слива ОЖ и отложить в сторону.

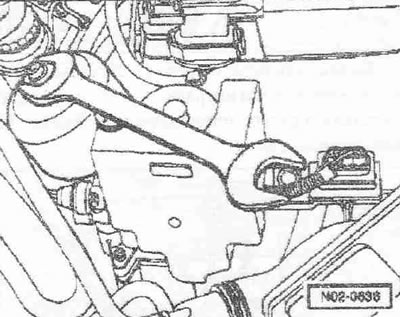

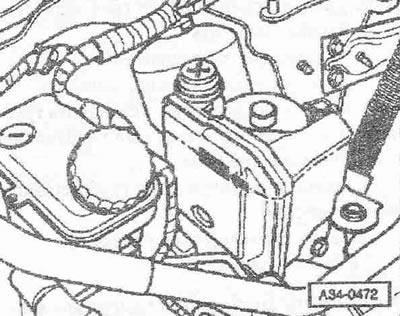

Отвернуть вакуумный ресивер прибл. на 1/2 оборота. Уровень гидравлического масла в бачке увеличивается.

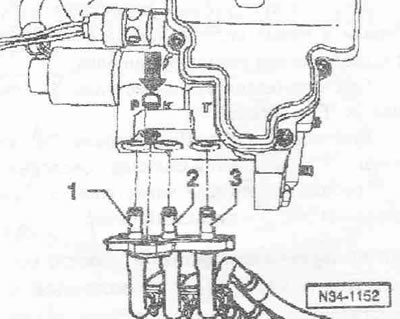

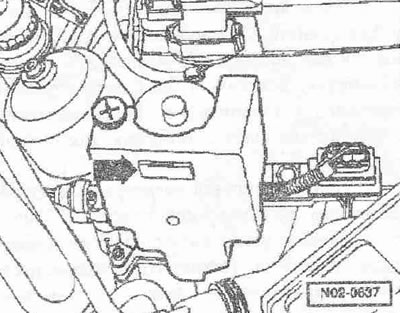

Выкрутить болт «стрелка». Извлечь трубно-шланговые магистрали «1...3» в сборе из гидравлического управляющего блока по направлению вниз.



Открытые магистрали и патрубки закрыть чистыми заглушками из набора заглушек для двигателя «VAS 6122».

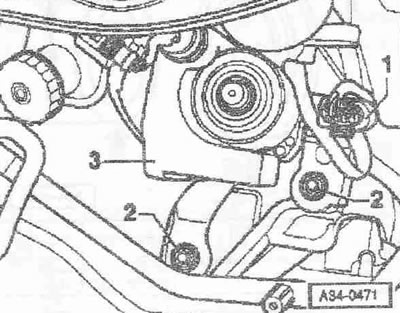

Отсоединить электрический разъем «1». Вывернуть болты «2» и извлечь гидравлический управляющий блок «3».

Установка

Установка в обратном порядке.

Осторожно! Неправильная установка трубчато-шланговых магистралей может привести к разрушению переключателя передач. Установить трубо-шланговые магистрали «1...3» согласно цветовой маркировке.

Затянуть винт «стрелка». Затянуть ресивер. Долить гидравлическую жидкость и проверить ее уровень.



Обратить внимание на работы по установке АКБ. Включить зажигание (уровень гидравлической жидкости в расширительном бачке уменьшается). Нажать на педаль тормоза и несколько раз переключить передачи (вкл. дорожку Tiptronic).



Затем прокачать всю гидравлическую систему. Выключить зажигание. Выполнить визуальную проверку гидравлической системы и убедиться в герметичности. Проверить уровень гидравлической жидкости и долить. Базовую настройку проводить в режиме "Самодиагностика а/м".
