Снятие и установка трубо-шланговых магистралей (Audi А2)

Снятие

Осторожно! Опасность загрязнения от вытекающего гидравлического масла. Поскольку гидравлический насос запускается даже при выключенном зажигании, необходимо отключить АКБ. Опасность поломки электронных деталей при отсоединении АКБ. Внимательно следить за процессом снятия АКБ.

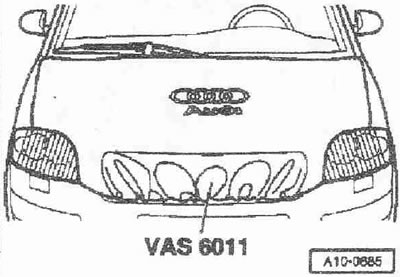

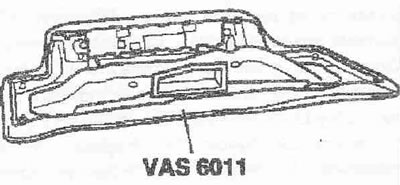

Отсоединить кабель массы от АКБ. Вымыть капот снаружи и покрыть его защитным чехлом. Изнутри разблокировать сервисную крышку. Разблокировать крышку капота и вытянуть ее немного вперед. Натянуть защитный чехол «VAS 6011» на крышке капота. Снять крышку капота и положить ее на защитный чехол «VAS 6011». Отвернуть вакуумный ресивер прибл. на 1/2 оборота. Уровень гидравлического масла в бачке увеличивается. Извлечь хомут трубчато-шланговых магистралей из переключателя передач с помощью отвертки.



Извлечь трубо-шланговую магистраль «1» и «2» из блока переключения передач. Поз. «3» не учитывать. Открытые магистрали и патрубки закрыть чистыми заглушками из набора заглушек для двигателя «VA.S 6122».

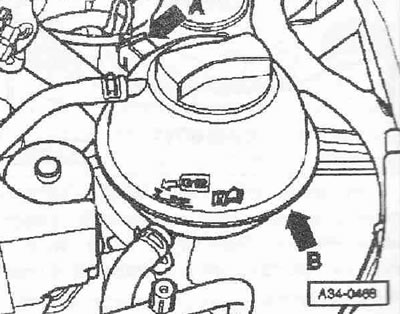

Отсоединить штекерный разъем «стрелка А». Отвернуть расширительный бачок ОЖ «стрелка В» и отложить в сторону с подключенными шлангами ОЖ.

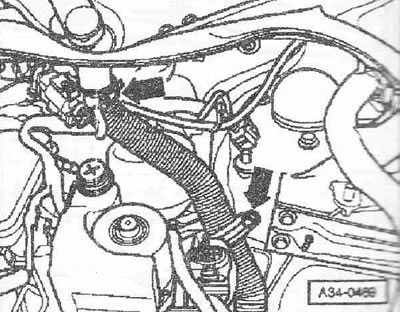

Открепить шланговый хомут -верхняя стрелка- и снять шланг для слива ОЖ с решетки обтекателя. Отвернуть гайку «нижняя стрелка». Снять шланг для слива ОЖ и отложить в сторону.

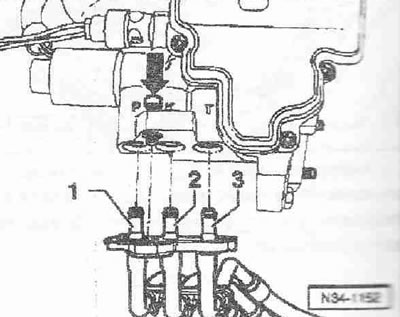

Вывернуть болт «стрелка». Извлечь трубно-шланговые магистрали «1...3» в сборе из гидравлического управляющего блока по направлению вниз.

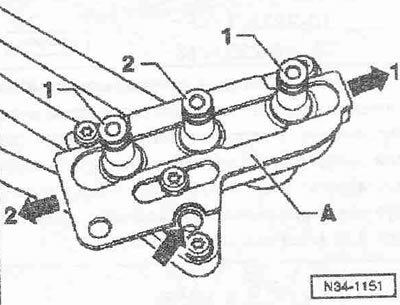

Открытые магистрали и патрубки закрыты чистыми заглушками из набора заглушек для двигателя «VAS 6122». Нанести метки трубчато-шланговые магистрали для правольной обратной установки. Извлечь трубчато-шланговые магистрали «1» и «2» из монтажной пластины, переместив для этого скользящую деталь «А» в «направлении стрелки 1».

Установка

Установить трубчато-шланговые магистрали на монтажную пластину согласно меткам, нанесенным при снятии.



Для блокировки трубчато-шланговых магистралей переместить скользящую деталь «А» в центральное положение «стрелка 2». Выемка на скользящей детали и отверстие в монтажной пластине «стрелка» должны совпадать. Установить трубчато-шланговые магистрали в гидравлический управляющий блок и переключатель передач.
