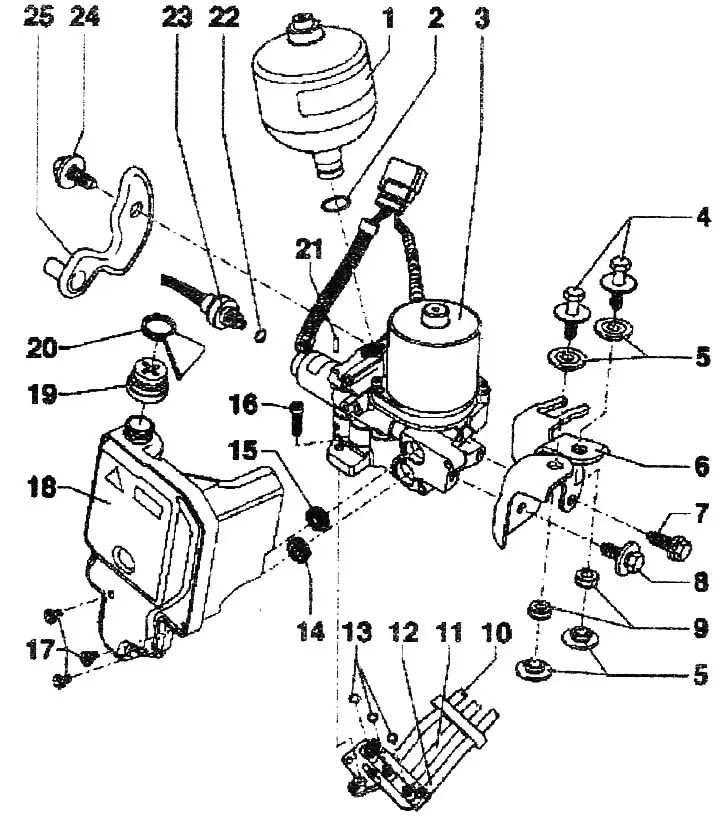

Шема инсталације хидрауличне контролне јединице, пријемника:
1. Пријемник, 40 Нм
2. Заптивни прстен. Замените
3. Хидраулична контролна јединица. Може се проверити измереним вредностима и струјом. проверити
4. Комбиновани вијак, 8 Нм
5. Одстојник
6. Носач хидрауличке контролне јединице
7. Вијак, 25 Нм
8. Вијак, 10 Нм
9. Гумени носач
10 "12. Пипе" црево
13. Подлошке, замените
14/15. Заптивни прстен. Замените
16. Вијак, 8 Нм
17. Вијак резервоара за напајање хидрауличке контролне јединице, 5 Нм
18. Резервоар за храњење
19. Поклопац, 2 Нм
20. Заптивни прстен. Спречава улазак страних предмета у вентилационе отворе поклопца током транспорта, обавезно га уклоните након уградње
21. Бусхинг
22. Заптивни прстен. Замените
23. Сензор притиска хидрауличног система за мењач "G270". Може се проверити измереним вредностима и током електричног тестирања. Уклоните жице из утичнице
24. Вијак, 25 Нм
25. Носач за монтажу хидрауличке контролне јединице на каросерију
