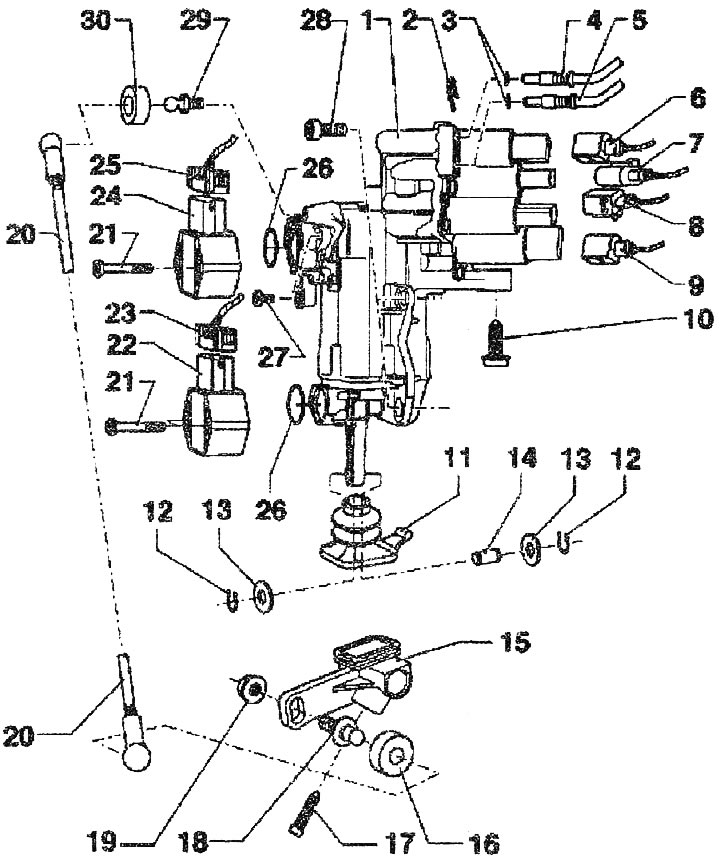

Јединица мењача:
1. Јединица мењача
2. Стезаљка. Замените
3. Заптивни прстен. Замените
4. Цев и црево
5. Цев и црево
6. Утични конектор вентила 4 избор степена преноса "N₂87". Вентил се може проверити измереним вредностима и електричним испитивањем
7. Утични конектор вентила 3 избор степена преноса "N₂86" да изаберете стазу. Вентил се може проверити измереним вредностима и електричним испитивањем
8. Утикач вентила за избор степена преноса 1 "Х284" за избор степена преноса. Вентил се може проверити измереним вредностима и електричним. проверити
9. Утикач вентила за избор степена преноса 2 "N₂85" за одабир зупчаника. Вентил се може проверити измереним вредностима и електричним испитивањем
10. Вијак за причвршћивање јединице мењача на мењач
11. Валовито кућиште
12. Потпорни прстен. Замените
13. Васхер
14. Прст за подршку
15. Пусхер
16. Заптивна подлошка
17. Болт. Самозакључавајући, замените
18. Кугласта глава
19. Шестоугаона матица, 20 Нм
20. Штап за избор зупчаника
21. Болт. 4 комада, самозакључујући. Замена, 5 Нм
22. Потенциометар 1 за одређивање степена преноса "G239". Може се проверити измереним вредностима и током електричног испитивања
23. Утични конектор
24. Потенциометар 2 за одређивање степена преноса "G240". Може се проверити измереним вредностима и током електричног испитивања
25. Утични конектор
26. Заптивни прстен. Замените
27. Болт. Служи као транспортировочного клипови, одврнути пре инсталирања блока мењача
28. Вијак за причвршћивање јединице мењача на мењач
29. Затик са кугличном главом, самозакључујући. Замена, 4 Нм
30. Заптивна подлошка
Подешавање потенциометра за одређивање степена преноса "G23S "/" G240"

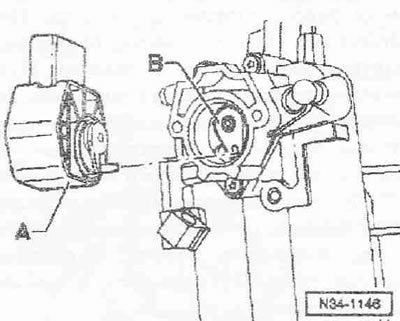

Убаците потенциометар за избор степена преноса "А" у јединицу мењача. Дневник мора да се закачи са полугом "Б".
Јединица мењача
Мењач је у неутралном положају.

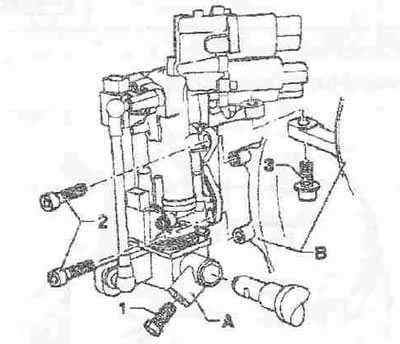

Затегните вијке блока мењача у 4 степена на следећи начин.
- 1. Заврните завртње "2" и "3" руком док се не зауставе.
- 2. Затегните завртње "2" на 25 Нм.
- 3. Затегните вијак "3" на 20 Нм.
- 4. Затегните вијак "1" на 17 Нм.

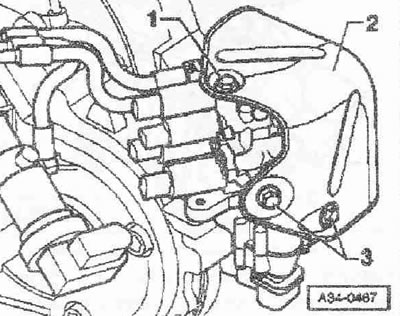

Топлотни штит јединице мењача
Затегните завртње "1" и "3" топлотног штита "2" мјењача са обртним моментом од 8 Нм.

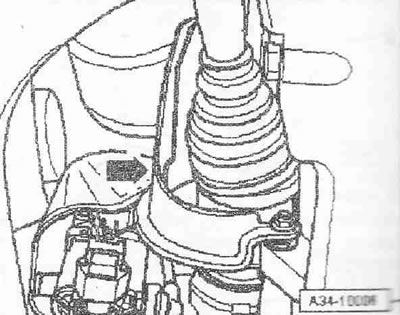

Топлотни штит десног погонског вратила
Затегните завртње топлотног штита "стрелице" погонског вратила на обртни момент од 23 Нм.
