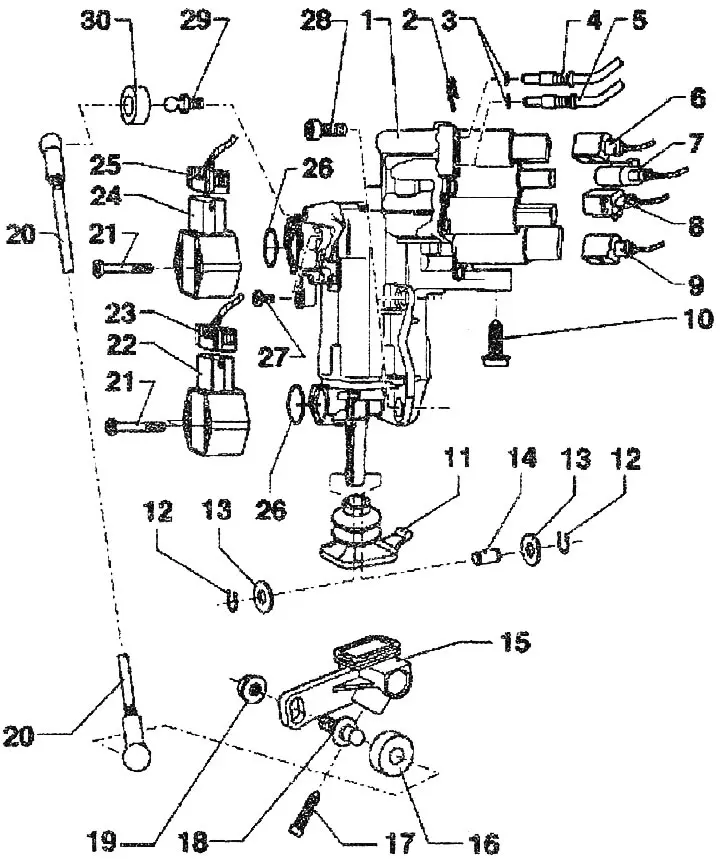

Блок пераключэння перадач:
1. Блок пераключэння перадач
2. Заціск. Замяніць
3. Ушчыльняльнае кольца. Замяніць
4. Труба-шлангавая магістраль
5. Труба-шлангавая магістраль
6. Штэкерны раз'ём клапана 4 выбару перадачы -N287-. Клапан можна праверыць па вымяраных значэннях і пры электр. праверцы
7. Штэкерны раз'ём клапана 3 выбару перадачы -N286- для выбару дарожкі. Клапан можна праверыць па вымяраных значэннях і пры электр. праверцы
8. Штэкерны раз'ём клапана 1 выбару перадачы -Н284- для выбару перадачы. Клапан можна праверыць па вымяраных значэннях і пры электр. праверцы
9. Штэкерны раз'ём клапана 2 выбару перадачы -N285- для выбару перадачы. Клапан можна праверыць па вымяраных значэннях і пры электр. праверцы
10. Болт для мацавання блока пераключэння перадач на КП
11. Гафрыраваны кажух
12. Стопарнае кольца. Замяніць
13. Шайба
14. Апорны палец
15. Штурхач
16. ушчыльняльная шайба
17. Болт. Самастопы, замяніць
18. Шаравая галоўка
19. Шасцігранная гайка, 20 Нм
20. Шток выбару перадач
21. Болт. 4 штукі, які самостопорится. Замяніць, 5 Нм
22. Патэнцыяметр 1 для вызначэння перадачы -G239-. Можна праверыць па вымяраных значэннях і пры электр. праверцы
23. Штэкерны раз'ём
24. Патэнцыяметр 2 для вызначэння перадачы -G240-. Можна праверыць па вымяраных значэннях і пры электр. праверцы
25. Штэкерны раз'ём
26. ўшчыльняльнае кольца. Замяніць
27. Болт. Служыць у якасці транспартавальнага фіксатара, вывярнуць перад усталёўкай блока пераключэння перадач
28. Болт для мацавання блока пераключэння перадач на КП
29. Палец з шаравой галоўкай, які самастопаецца. Замяніць, 4 Нм
30. ушчыльняльная шайба

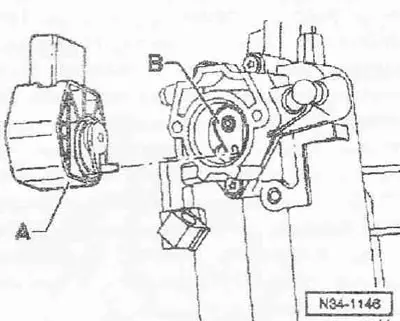

Усталяванне потенциометра для вызначэння перадачы -G23S-/-G240-
Уставіць потенциометр -А- для вызначэння перадачы ў блок пераключэння перадач. Цапфа павінна ўвайсці ў зачапленне з рычагом -У-.
Блок пераключэння перадач
КП у нейтральным становішчы.

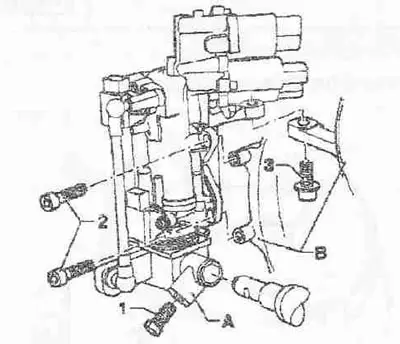

Зацягнуць балты блока пераключэння перадач у 4 этапы наступным чынам.
- 1. Укруціць балты -2- і -3- ад рукі да ўпора.
- 2. Зацягнуць балты -2- момантам 25 Нм.
- 3. Зацягнуць ніт -3- момантам 20 Нм.
- 4. Зацягнуць ніт -1- момантам 17 Нм.

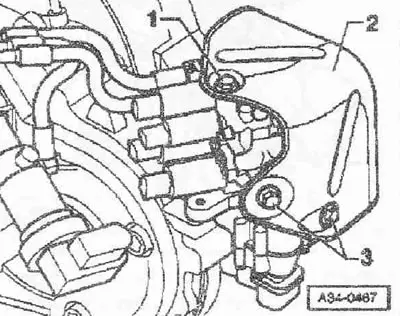

Цеплаахоўны экран блока пераключэння перадач
Зацягнуць балты -1 - і -3 - цеплаахоўнага экрана -2 - блока пераключэння перадач момантам 8 Нм.

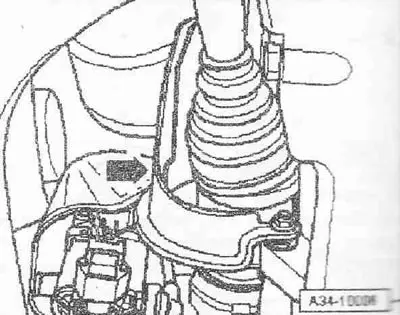

Цеплаахоўны экран правага пры воднага вала
Зацягнуць ніты цеплаахоўнага экрана -стрэлка- прываднага вала момантам 23 Нм.
