Оглавление: Снятие ↓ Установка ↓
Снятие
Снять привод механизма переключения передач.

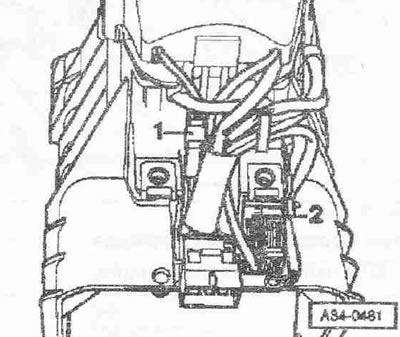

Отсоединить разъемы «1» и «2» и высвободить электрические провода.

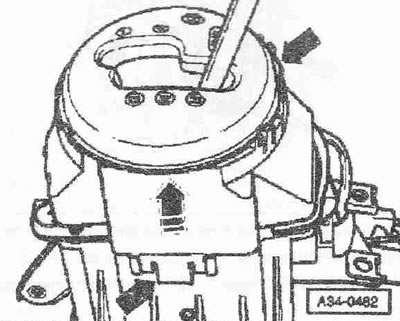

Разблокировать крепление с обеих сторон «стрелки» и снять его.

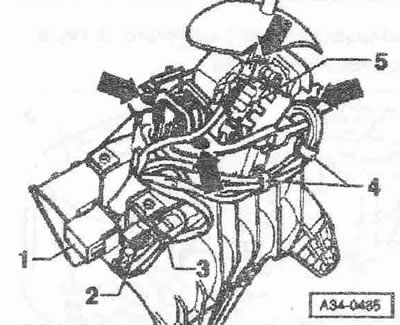

Отсоединить разъем «1» от крепления. Отсоединить электроразъемы «2» и «5». Разрезать кабельную стяжку «3» и снять зажим кабеля «4». Отвернуть болты «стрелки», извлечь привод механизма переключения передач из корпуса.

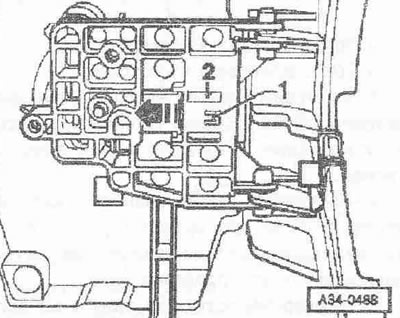

Приподнять стопорный выступ «1» у стопора, переместив стопорный зажим «2» до упора «в направлении стрелки».

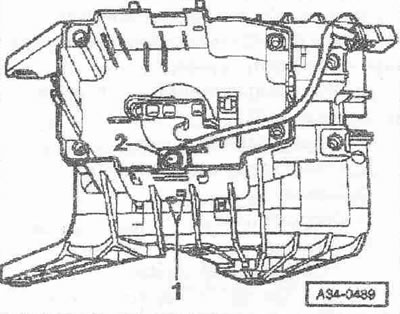

Отвернуть болты «1» и снять электромагнит блокировки селектора АКП «NII0» поз. «2».
Установка
Установка в обратном порядке, принимая во внимание следующее: установить и затянуть электромагнит блокировки селектора АКП «N110».

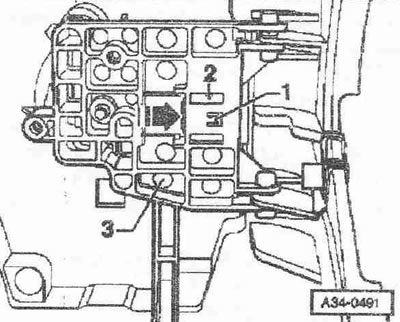

Отжать электромагнит блокировки селектора АКП «N110» от стопора «3», переместив стопорный зажим «2» в направлении «стрелки» до фиксации стопорного выступа. Убедиться в том, что электромагнит блокировки селектора АКП соединен со стопором. Установить крепление и вставку с символами. Установить привод механизма переключения передач. Установить центральную консоль. Обратить внимание на работы по установке АКБ. Проверить привод механизма перкелючения передач. Проверить механизм блокировки извлечения ключа зажигания. Базовую настройку проводить в режиме "Самодиагностика а/м".
