Оглавление: Снятие ↓ Установка ↓
Снятие

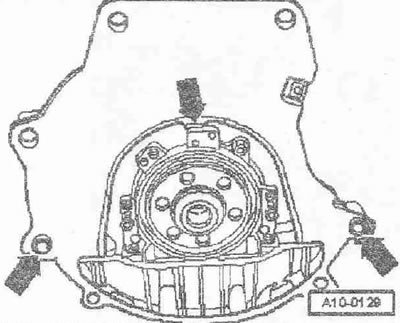

КП снята. Снять маховик. Снять прокладку с фланца и с центрирующих втулок «стрелка».

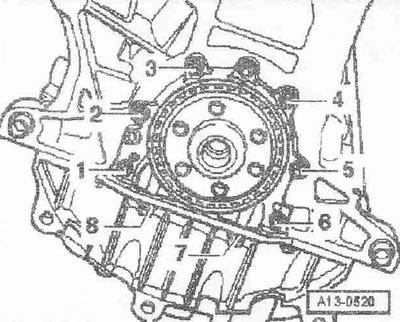

Вывернуть болты «1...8». Снять задний уплотн. фланец.
Установка

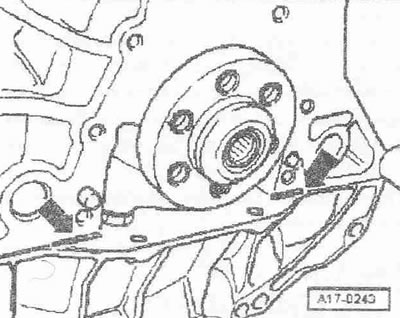

Осторожно удалить остатки герметика на блоке цилиндров и масляном поддоне. Очистить посадочные поверхности; на них не должно быть масла и смазки. Отрезать носик тюбика по передней отметке (диаметр отверстия прибл. 2 мм). Нанести на прилегающие поверхности между блоком цилиндров и масляным поддоном тонкий валик герметика «стрелки».

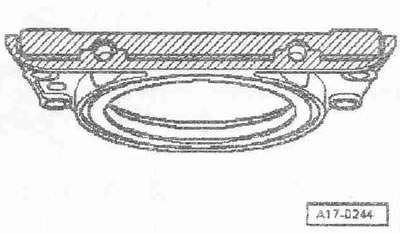

Нанести на нижнюю посадочную поверхность фланца тонкий слой герметика -заштрихованная поверхность-. Уплотнительный фланец должен быть установлен в течение 5 минут после нанесения герметика.

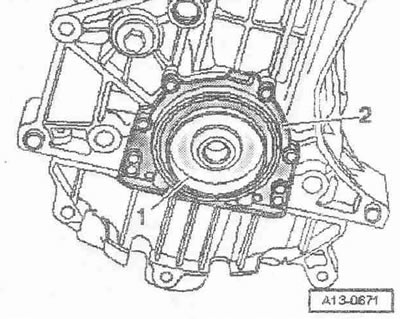

Для установки фланца насадить его «2» вместе с направляющей втулкой «1» (вставлена во фланец) на коленвал. Осторожно насадить уплотн. фланец на центрирующие втулки блока цилиндров.
Затянуть болты. Дальнейшая установка осуществляется в обратном порядке. Установить прокладку на уплотн. фланец и насадить ее на центрирующие втулки. Установить маховик. Момент затяжки: Уплотнительный фланец к блоку цилиндров: 15 Нм.
