Осторожно! Коленвал снимать запрещается. Даже ослабление гаек крышек коренных подшипников приводит к деформации постелей коренных подшипников блока цилиндров, вследствие подобных деформаций уменьшается зазор в подшипнике. Даже если не производится замена вкладышей подшипников, подшипники могут получить повреждения из-за изменившегося зазора. Если были ослаблены гайки крышек подшипников, то блок цилиндров необходимо замените целиком вместе с коленвалом. Измерение зазора подшипников в условиях СТО невозможно.

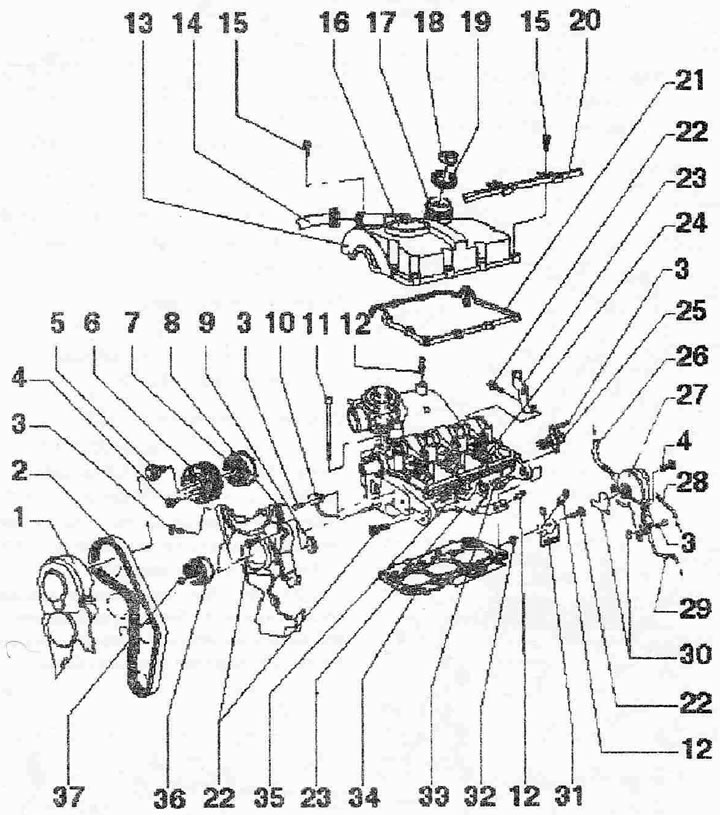

Коленчатый вал:
1. Верхняя крышка зубчатого ремня
2. Зубчатый ремень
3. 10 Нм
4. 25 Нм
5. 100 Нм
6. Шестерня распредвала
7. Ступица с зубчатым венцом. Для отворачивания и затяжки использовать опору «Т10051», для снятия использовать съёмник «Т10052»
8. Задняя крышка зубчатого ремня
9. Уплотнительная втулка, при повреждении заменить
10. Датчик Холла «G40» для позиционирования распредвала, для снятия вынуть уплотнительную втулку
11. Болт крепления ГБЦ, заменить, соблюдать последовательность при отворачивании и затяжке, перед монтажом установить шайбы в ГБЦ
12. Болт, 10 Нм для крышки двигателя
13. Крышка ГБЦ
14. К турбонагнетателю
15. 10 Нм, соблюдать последовательность при отворачивании и затяжке
16. Редукционный клапан для вентиляции картера двигателя
17. Маслозаливная горловина (отдельно в виде запчасти не поставляется)
18. Крышка, заменить прокладку при повреждении
19. Уплотнительная манжета, при повреждении заменить
20. Кронштейн для топливных магистралей
21. Прокладка крышки ГБЦ, при повреждении заменить
22. 20 Нм
23. Проушина для вывешивания
24. Насос-форсунка
25. Центральный штекерный разъем насос-форсунки
26. От усилителя тормозов
27. Тандемный насос для подачи топлива и снабжения вакуумной системы
28. Подающий шланг от топливного фильтра: белого цвета или с белой меткой. Убедиться в надежности крепления
29. Сливной шланг к топливному фильтру: синего цвета или с синей меткой. Убедиться в надежности крепления
30. Прокладка, заменить
31. Кронштейн
32. Конусовидная гайка
33. ГБЦ, после замены слить старую и залить новую ОЖ в систему охлаждения
34. Прокладка ГБЦ, заменить, соблюдать маркировку. После замены слить старую и залить новую ОЖ в систему охлаждения
35. Свеча накаливания
36. Натяжной ролик
37. 20 Нм + довернуть на 45°
