Sadržaj: Filtar zraka. Benzinski motor 1.6 l… ↓ Filtar zraka. Benzinski motor 2.0 l… ↓ Dizel motor 1.9 l ↓ Dizel motor 2,5 l ↓
Za izvođenje postupka na benzinskim motorima, pogledajte ilustracije:

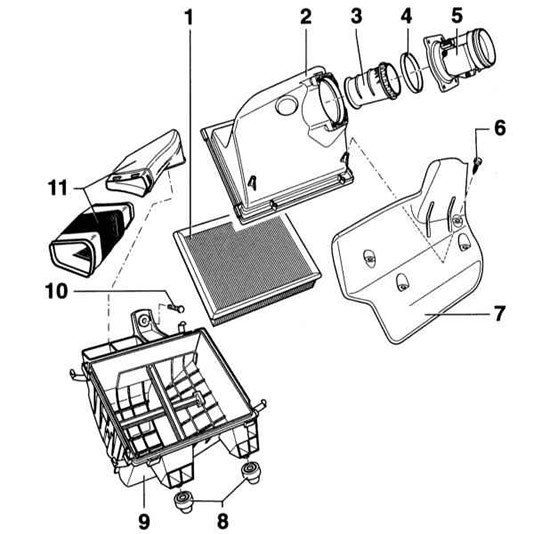

Filtar zraka. Benzinski motor 1.6 l ALZ
- 1 — Element filtera
- 2 - Gornji dio zračnog filtra
- 3 - Zračni kanal
- 4 - Brtvljenje. Ako postoji oštećenje, zamijenite ga
- 5 — Mjerač mase zraka sa senzorom temperature usisnog zraka. Zategnite vijke na moment zatezanja 6Nm
- 6 - Vijak, 2Nm
- 7 - Toplinski štit
- 8 - Podrška
- 9 - Donji dio zračnog filtra
- 10 - Vijak, 20nm
- 11 - Zračni kanali do prednje ploče

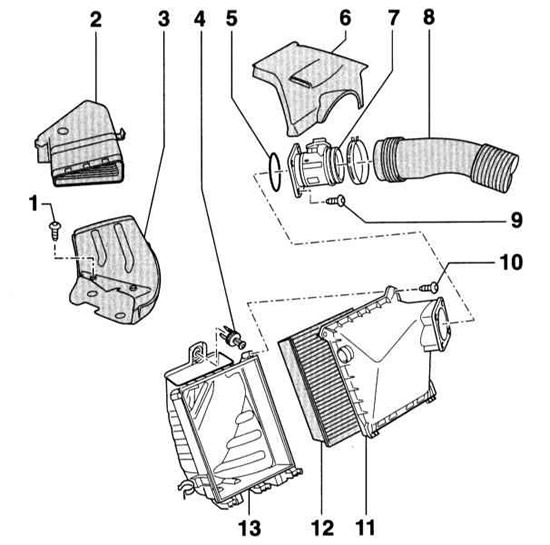

Filtar zraka. Benzinski motor 2.0 l AWA
- 1 - Samorezni vijak
- 2 - Zračni kanal
- 3 — Zračni kanal. Na prednju ploču
- 4 - stezaljka
- 5 — Brtveni prsten
- 6 — Poklopac
- 7 — Mjerač mase zraka
- 8 - Spojno crijevo
- 9 — Samorezni vijak
- 10 — Samorezni vijak
- 11 - Gornji dio zračnog filtra
- 12 — Element filtera za zrak
- 13 - Donji dio zračnog filtra
Dizel motor 1.9 l
Uklanjanje
1. Uklonite gornji poklopac motora i prigušivač vibracija ispod, pogledajte odjeljak Uklanjanje i postavljanje gornjeg poklopca motora/donje zaštite prostora motora/podokvira.

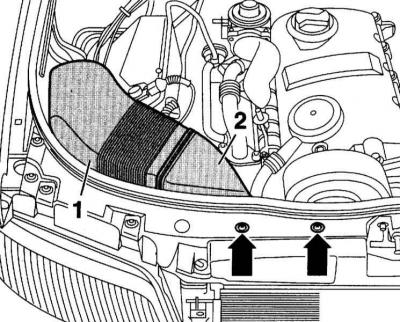

2. Uklonite vijke (strelice na priloženoj ilustraciji).
3. Uklonite zračni kanal (1) i (2).

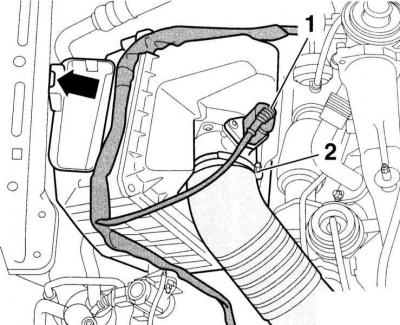

4. Odvojite konektor mjerača mase zraka (1).
5. Odspojite crijevo za dovod zraka (2), prvo otvorivši stezaljku.
6. Pomaknite u stranu kabelski svežanj na kućištu filtra za zrak i uklonite kućište filtra (strelica na priloženoj ilustraciji).
Montaža
1. Montaža se izvodi obrnutim redoslijedom od uklanjanja.
Dizel motor 2,5 l
Uklanjanje
1. Uklonite gornji poklopac motora, pogledajte odjeljak Uklanjanje i postavljanje gornjeg poklopca motora/donje zaštite prostora motora/podokvira.

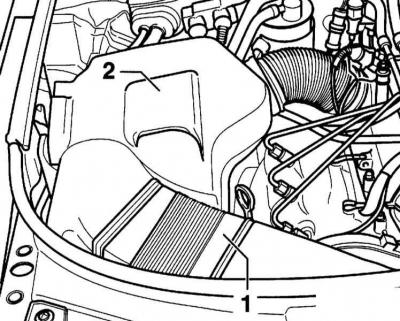

2. Uklonite kanal za dovod zraka (1) do zračnog filtra.
3. Uklonite poklopac zračnog filtra (2).

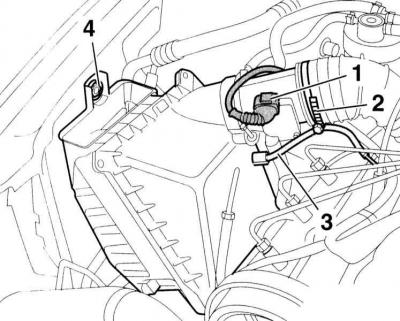

4. Odspojite konektor (1).
5. Otpustite stezaljku (2).
6. Odvojite crijevo (3) od kućišta zračnog filtra.
7. Otpustite vijak (4) i uklonite kućište zračnog filtra.
Montaža
1. Montaža se izvodi obrnutim redoslijedom od uklanjanja.
