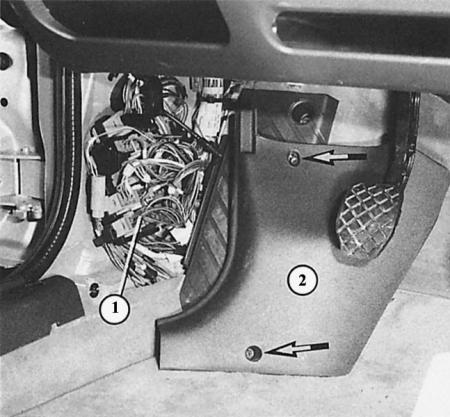

Ovdje je bočna obloga (2) kod nogu vozača odvrnuta. Strelice označavaju vijke za pričvršćivanje. Ispod njega nalazi se grupa konektora (1).

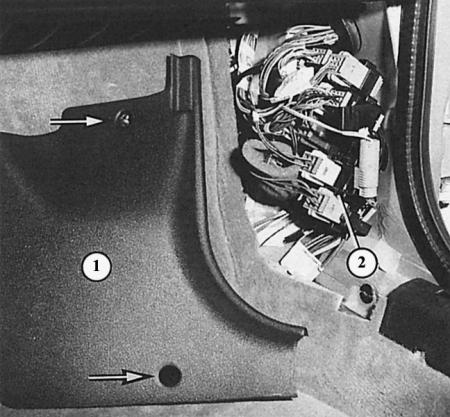

Ispod bočne obloge (1) na suvozačevoj strani pored vozača također se nalazi skupina konektora (2). Strelice označavaju vijke za pričvršćivanje.
Središnja sklopna jedinica (2) nalazi se u Audiju A4 lijevo ispod ploče s instrumentima. Iznad je "13-smjerna podrška pomoćnog releja" (1).

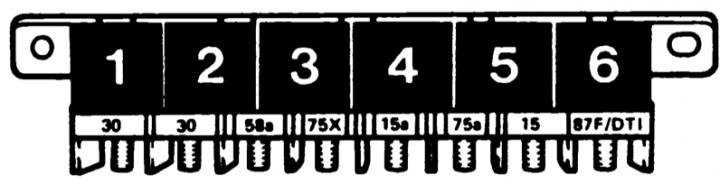

Na slici je prikazano postavljanje utičnica centralne rasklopne jedinice.
Standardne oznake terminala
Šarena mješavina žica u automobilu zapravo je vrlo dobro organizirana, jer su mnogi dijelovi električne opreme automobila standardizirani. Brojevi na različitim čvorovima i spojnim elementima žica, kao iu električnim dijagramima na svim njemačkim i nekim stranim automobilima imaju isto značenje:
Terminal 15 dobiva napajanje samo kada je uključeno paljenje iz kontakt brave, dok se osim sustava paljenja/ubrizgavanja napajaju i oni potrošači električne energije koji bi struju trebali primati samo tijekom rada vozila. Žice do stezaljki 15 u većini slučajeva imaju crni omotač, ponekad s dodatnom prugom u boji za pojedine strujne potrošače.
Terminal 30 prima istosmjernu struju s pozitivnog pola akumulatora ili iz generatora kada motor radi. Ako se alatima neoprezno rukuje, to može uzrokovati kratke spojeve ili izazvati iskre ako se žica spojena na negativni pol baterije ne ukloni. Ove žice, koje su uvijek pod naponom, u većini su slučajeva crvene boje, ponekad s dodatnim prugama u boji.
Terminal 49 odnosi se na sustav isprekidanih i nužnih svjetlosnih signala.
Kroz terminal 53 napon se dovodi u sustav za čišćenje vjetrobranskog stakla.
Od terminala 56 struja se na kratka svjetla dovodi preko žute i žuto-crne žice, a na duga svjetla preko bijele i bijelo-crne žice.
Od terminala 58 napajanje se dovodi do prednjih parkirnih svjetala, kao i do stražnjih svjetala i za svjetlo registarske pločice. Glavna boja žičane ovojnice je siva, ponekad s dodatnom prugom u boji.
Terminal 75 prekidač za paljenje prima struju kada je ključ za paljenje u položaju "Uključeno".
Terminal 31 – stezaljka za uzemljenje preko koje se električni potrošač mora spojiti na masu kako bi se zatvorio električni krug. Odgovarajuće žice imaju smeđi omotač.
Označeni električni priključci
U Audiju A4, pojedinačne žice su često skupljene zajedno u crnom omotaču, što otežava lociranje određene žice. U ovom slučaju pomoć pri orijentaciji pružaju višepinske veze, za koje je točan broj žica i njihov točan položaj u električnim krugovima opisan u ovom poglavlju.
Žice
Presjek žice odabire se ovisno o potrebama napajanja pojedinog potrošača: za kontrolnu lampu može se koristiti žica debljine 0,5 mm², dok je za starter potrebna žica debljine 16 mm². Pretanka žica se zagrijava i napon pada. Tada se umjesto željenih 12 V, na primjer, na prednjim svjetlima dovodi možda samo 10 ili 9,5 V - svjetlo postaje prigušeno.
