Сліў
Зняць капот.

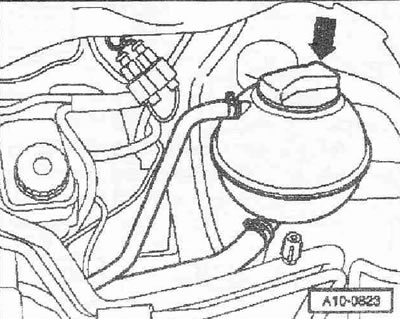

Адкрыць вечка -стрэлка- пашыральнага бачка. Зняць шумаізаляцыю. Падставіць паддон для сэрвісных кранаў-VAS 6208-пад рухавік. Зняць з радыятара ніжні шланг падачы ОЖ -стрэлка-і зліць ОЖ. Паз. -1- не прымаць да ўвагі.

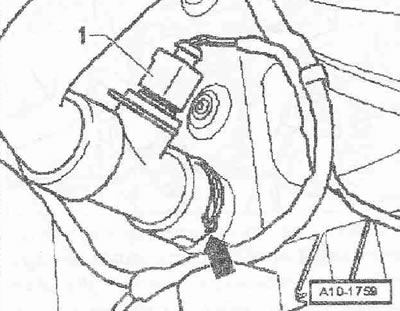

Зняць з алейнага радыятара шланг падачы ОЖ -стрэлка-, апусціць уніз і зліць пакінутую ОЖ.
Заліў
Інструкцыя. У сістэму астуджэння заліваецца раствор з вады і антыкаразійнага незамярзальнага канцэнтрату, разлічаны на эксплуатацыю ў любую пару года. Дазваляецца выкарыстоўваць толькі асадку Plus -6012 A8F A1. (кароткае абазначэнне: "G12+"). Іншыя канцэнтраты могуць пагоршыць уласцівасці ОЖ, перш за ўсё антыкаразійныя. Якія ўзніклі з прычыны гэтага пашкоджанні могуць выклікаць негерметычнасць сістэмы астуджэння і прывесці да сур'ёзных няспраўнасцяў рухавіка. Канцэнтрат "G12+" дазваляецца змешваць з канцэнтратамі "G11" і "G12". "G12+" і канцэнтраты з адзнакай "у адпаведнасці з TL W 774 F" прадухіляюць замярзанне, карозію і адукацыю шумавіння. Акрамя таго, яны павялічваюць тэмпературу кіпення. Таму на працягу ўсяго года ў сістэме астуджэння павінен працаваць які перашкаджае замярзанню і адукацыі карозіі канцэнтрат. ОЖ з падвышанай тэмпературай кіпення надзейна абараняе рухавік пры эксплуатацыі на высокіх нагрузках, асабліва ў краінах з трапічным кліматам. Тэмпература замярзання ОЖ павінна складаць не менш за -25°С (у краінах з арктычным кліматам, не менш -35°С). Забараняецца таксама змяншаць дзель канцэнтрату ў ОЖ у цёплую пару года ці пры эксплуатацыі ў краінах з цёплым кліматам, дадаючы ў сістэму астуджэння ваду. Доля канцэнтрату павінна складаць не менш за 40%. Калі з-за кліматычных умоў тэмпература замярзання павінна быць паніжаная, можна павялічыць дзель канцэнтрату "G12+", але не больш за да 60% (тэмпература замярзання ў такім выпадку будзе складаць каля -40°С). Пры перавышэнні дадзенага мяжы тэмпература замярзання зноў павысіцца, і, акрамя таго, паменшыцца цеплаёмістасць ОЖ. Для змешвання ОЖ варта выкарыстоўваць толькі чыстую пітную ваду. Пры замене радыятара, цеплаабменніка ацяпляльніка, ГБЦ, пракладкі ГБЦ або блока цыліндраў паўторнае выкарыстанне злітай ОЖ забаронена. Забруджаную ОЖ выкарыстоўваць у далейшым забаронена. Для мацавання ўсіх злучэнняў шлангаў выкарыстоўваць хамуты адпаведнай серыі. Для праверкі тэмпературы замярзання ў сістэме астуджэння для канцэнтрату "G12+" неабходна выкарыстоўваць рефрактометр -Т10007-.

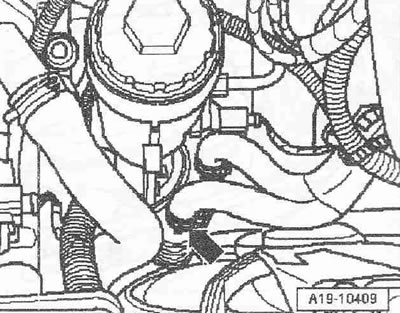

Падлучыць ніжні шланг падачы ОЖ да радыятара -стрэлка-. Паз. -1- не прымаць да ўвагі. Заправіць бачок ОЖ прыбора для запраўкі сістэмы астуджэння -VAS 6096- сама меней 6 літрамі загадзя размяшанай у якая адпавядае прапорцыі ОЖ:
- G12+" (40%) і вада (60%) для тэмпературы замярзання да -25°С.
- G12+" (50%) і вада (50%) для тэмпературы замярзання да -35°C.
- G12+" (60%) і вада (40%) для тэмпературы замярзання да -40°С.

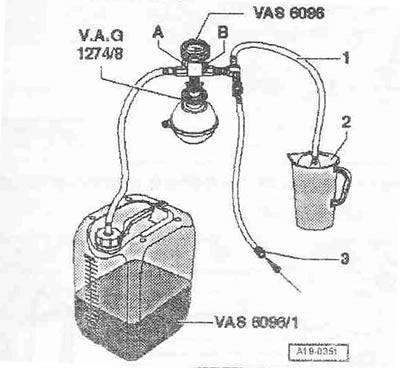

Прыкруціць адаптар -VAG 1274/8- да пашыральнага бачка. Усталяваць прынаду для запраўкі сістэмы астуджэння -VAS 6096- на адаптары -VAG 1274/8-. Уставіць які адводзіць шланг -1- у малы бачок -2-. З выходным паветрам выкідваецца невялікая колькасць ОЖ, якую неабходна сабраць. Зачыніць абодва клапана -А- і -У-, для гэтага павярнуць рычаг перпендыкулярна прапускному кірунку.
Падлучыць -3- да сціснутага паветра. Ціск: 6...10 бар залішняе ціск.

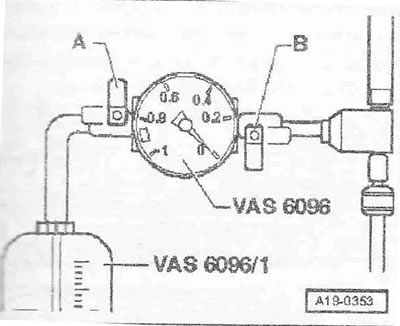

Адкрыць клапан -У-, для чаго павярнуць рычаг раўналежна прапускному кірунку. У сістэме астуджэння пры дапамозе - помпы ствараецца паніжаны ціск. Стрэлка індыкатара павінна перайсці ў зялёнае поле. Ненадоўга адкрыць клапан -А- эжекционного для гэтага павярнуць рычаг у напрамку прапускання, каб напоўніць ОЖ шланг ад бачка ОЖ прыбора для запраўкі сістэмы астуджэнняя -VAS 6096-. Ізноў зачыніць вентыль -А-. Пакінуць вентыль -У- адкрытым на 2 хвіліны. Вакуум у сістэме астуджэння працягвае стварацца эжэкцыйнай помпай. Стрэлка індыкатара павінна заставацца ў зялёным полі. Зачыніць вентыль -У-. Стрэлка індыкатара павінна застацца ў зялёным полі, у гэтым выпадку паніжанага ціску ў сістэме астуджэння хопіць для яе наступнага запаўнення. Калі стрэлка знаходзіцца ніжэй за зялёнае поле, варта паўтарыць папярэднія аперацыі. Калі ціск расце, значыць, сістэма астуджэння негерметычна. Зняць напорны шланг. Адкрыць вентыль -А-. Вакуум у сістэме астуджэння забяспечвае плот ОЖ з бачка для ОЖ -VAS 6096; сістэма астуджэння запраўляецца. Зняць прынаду для запраўкі сістэмы астуджэння -VAS 6096 - з адаптара -VAG 1274/8 - пашыральнага бачка. Адкруціць разьбовую корак вентыляцыйнай адтуліны -стрэлка- левага верхняга шланга падачы ОЖ да радыятара. Заліваць ОЖ да яе з'яўлення ў вентыляцыйнай адтуліне. Закруціць разьбовыя пробкі.

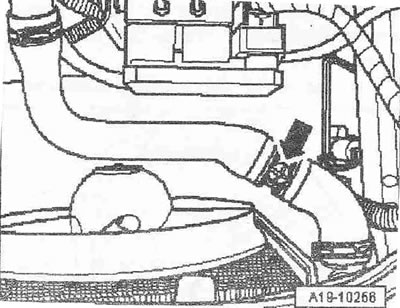

Адкруціць пры наяўнасці разьбовую корак вентыляцыйнай адтуліны -стрэлка-шланга падачы ОЖ да цеплаабменніка ацяпляльніка. Заліваць ОЖ да яе з'яўлення ў вентыляцыйнай адтуліне. Закруціць разьбовыя пробкі.

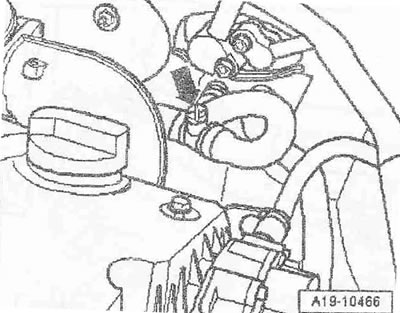

Праверыць узровень алею і заліць ОЖ да максімальнай адзнакі. На а/м з аўтаномным абагравальнікам уключыць ацяпляльнік прыкладна на 30 секунд. Запусціць рухавік максімальна на 2 хвіліны з частатой кручэння 2000 аб/мін і пры гэтым доліць ОЖ да максімальнай адзнакі пашыральнага бачка. Загарнуць разьбовую корак бачка сістэмы астуджэння. Запусціць рухавік і пакідаць яго заведзеным датуль, пакуль не пачне працу вентылятар ОЖ.

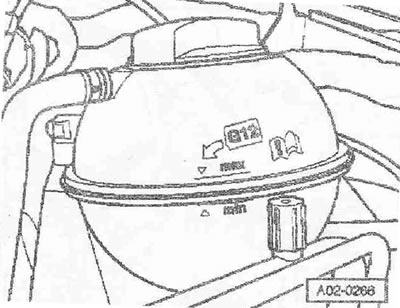

Праверыць узровень ОЖ і пры неабходнасці даліць ОЖ. Пры разагрэтым рухавіку ўзровень ОЖ павінен быць на максімальнай адзнацы, пры халодным рухавіку, паміж мінімальнай і максімальнай адзнакамі. Выключыць рухавік.
