Гідраўлічная сістэма счаплення
Улічваць указанні па зняцці і ўсталёўцы галоўнага і працоўнага цыліндраў счаплення.

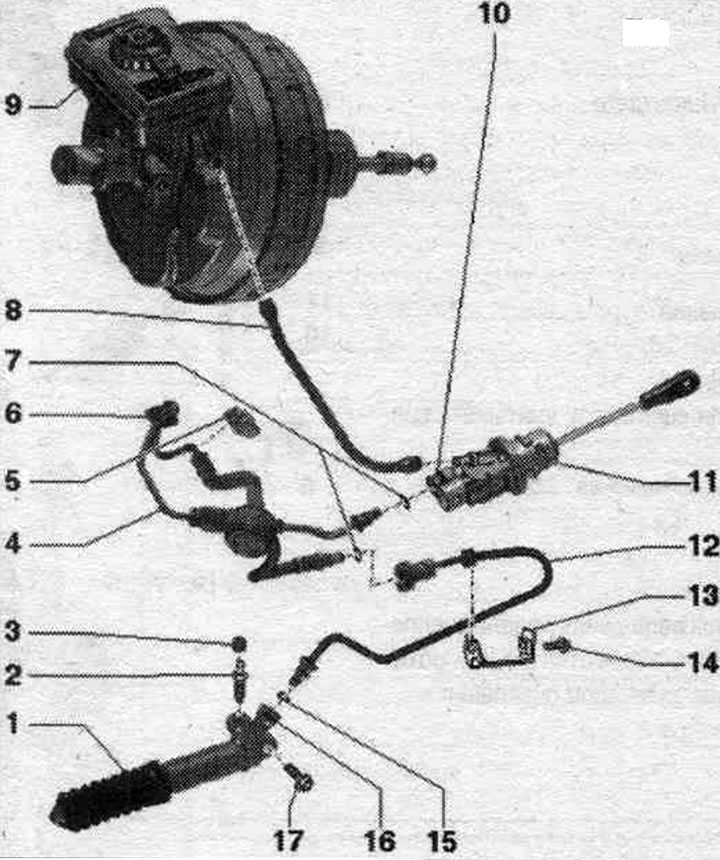

1. Працоўны цыліндр счаплення: пасля зняцця педаль счаплення не націскаць; пасля прац на гідраўлічным прывадзе счаплення прапампаваць прывад счаплення; трапленне торм. вадкасці на КП не дапушчаецца.
2. Штуцэр прапампоўкі: 5,5 Нм; выконваць парадак дзеянняў пры прапампоўцы; зламаны штуцэр прапампоўкі можна вывярнуць ключом з унутраным шестигранником (3 мм).
3. Каўпачок.
4. Труба-шлангавая магістраль: з частотным мадулятарам.
5. Крапежная кліпса.
6. Асадка.
7. Ушчыльн. кольцы: пры пашкоджанні замяніць; усталёўваць, намачыўшы торм. вадкасцю.
8. Які падае шланг: для галоўнага цыл. счаплення; са ўбудаванымі ўшчыльняльнымі асадкамі; пры пашкоджаных ушчыльн. асадках замяніць пажыўны шланг.
9. Бачок для торм. вадкасці.
10. Стопорный заціск: для зняцця труба-шлангавай магістралі выцягнуць да ўпора.
11. Галоўны цыліндр счаплення: пасля прац на гідраўлічным прывадзе счаплення прапампаваць прывад счаплення.
12. Трубаправод.
13. Трымальнік трубаправода: мацуецца на КП.
14. Болт: 20 Нм.
15. Ушчыльн. кольца: пры пашкоджанні замяніць; усталёўваць, намачыўшы торм. вадкасцю.
16. Стопорный заціск: для зняцця труба-шлангавай магістралі выцягнуць да ўпора.
17. Болт: працоўны цыліндр счаплення да КП; 20 Нм.
Адлучэнне і падлучэнне труба-шлангавай магістралі

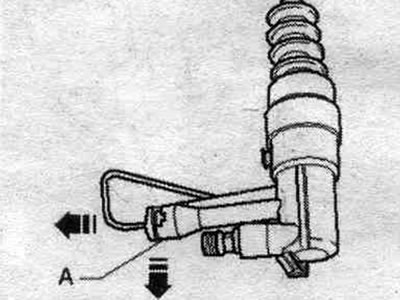

Разблакаваць стопорную клямар "А" адвёрткай і выняць да ўпора. Адлучыць труба-шлангавую магістраль.
Падключэнне
Пры пашкоджанні замяніць ушчыльн. кольца. Уціснуць стопарны клямар "А" да ўпора. Уставіць труба-шланговую магістраль у патрубак да чутнай пстрычкі пры фіксацыі. Для праверкі пацягнуць за труба-шлангавую магістраль.
Зняцце і ўстаноўка галоўнага цыл. счаплення

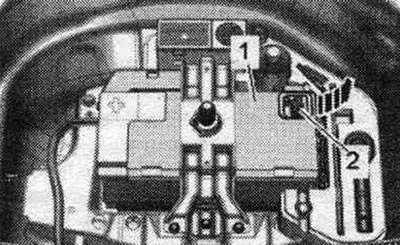

Адлучыць провад масы "2" ад клемы АКБ.

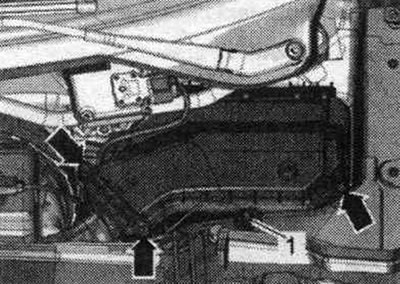

Зняць камутацыйны блок.

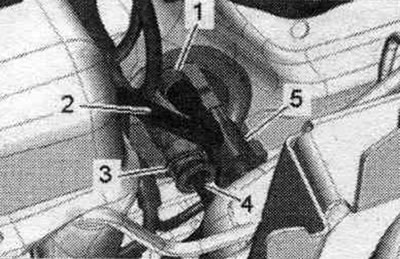

Пераціснуць шланг падачы тормаў. вадкасці "2" да бачка торм. вадкасці з дапамогай заціску для шлангаў "3094" на галоўным цыліндры счаплення "1", зняць і заткнуць шланг. Для зняцця стопорной клямара "3" неабходна разблакаваць яе адвёрткай і выцягнуць да ўпора. Адлучыць труба-шлангавую магістраль "4". Раз'ём "паз. 5" пакуль застаецца падлучаным.

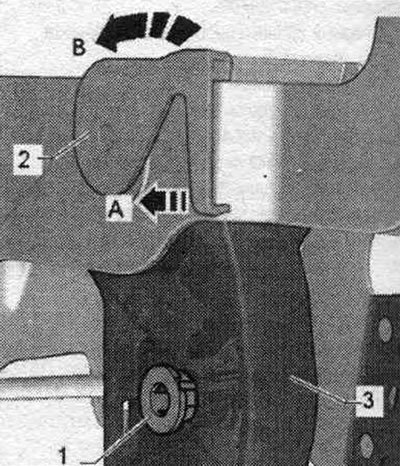

Зняць серваспружыну. Выняць стопарны палец "1" з педалі счаплення "3". Паз. 2- і -стрэлкі А, У- не ўлічваць.

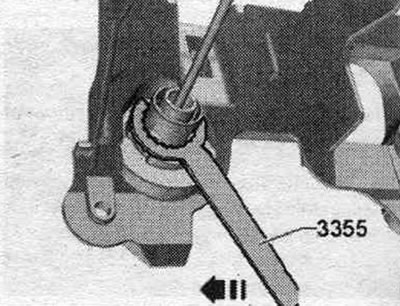

Разблакаваць галоўны цыліндр счаплення з дапамогай накидного ключа SW 32 "3355" у "кірунку стрэлкі".
Выняць галоўны цыліндр счаплення "1" і вывесці яго праз адтуліну для джгута правадоў рухавіка. Разблакаваць і адлучыць штэкернае злучэнне "5".
Мантаж

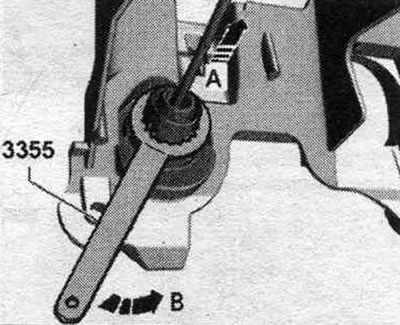

Пры пашкоджанні замяніць ушчыльн. кольца. Падлучыць штэкернае злучэнне "5". Усталяваць галоўны цыліндр счаплення "1". Вывесці галоўны цыліндр счаплення ў прастору для ног "кірунак стрэлкі А". Пры гэтым зафіксаваць яго з дапамогай накидного ключа SW 32 "3355" у "кірунку стрэлкі Ў".

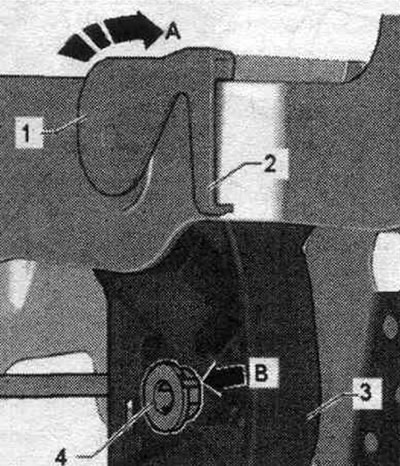

Усталяваць стопорны палец "4". Выступ на пальцу "стрэлка Ў" павінен увайсці ў канаўку на педалі счаплення. "Паз. 1, 2, 3" і "стрэлку А" не ўлічваць. Усталяваць серваспружыну.
Уціснуць стопарную клямар "3" да ўпора. Уставіць труба-шлангавую магістраль "4" у працоўны цыліндр счаплення да чутнага зашчоўквання. Для праверкі пацягнуць за труба-шлангавую магістраль. Насунуць шланг падачы торм. вадкасці "2" да ўпора. Зняць шлангавы заціск "3094". Выдаліць паветра з вузла счаплення. Ўстаноўка ў зваротным парадку. Усталяваць камутацыйны блок. Улічваць меры, неабходныя пасля падлучэння АКБ.
Зняцце і ўстаноўка цыл. узмацняльніка прывада счаплення

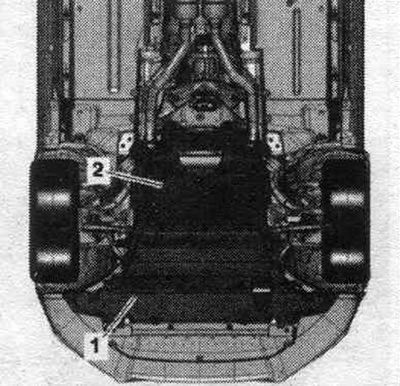

Улічваць указанні па зняцці і ўсталёўцы галоўнага і працоўнага цыліндраў счаплення. Трапленне торм. вадкасці на КП не дапушчаецца. Пры неабходнасці ачысціць корпус КП. Пры наяўнасці зняць заднюю шумаізаляцыю "2".

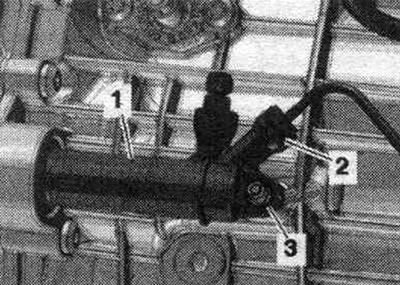

Для зняцця стопорной клямара "2" неабходна разблакаваць яе адвёрткай і выцягнуць да ўпора. Зняць шлангавую магістраль з працоўнага цыл. счаплення і заткнуць яе. Выкруціць ніт "3", выняць працоўны цыліндр счаплення "1" назад.
Мантаж
Ўстаноўка ў зваротным парадку. Пры пашкоджанні замяніць ушчыльн. кольца. Пры перакошванні працоўнага цыл. пры ўсталёўцы ўзнікае небяспека таго, што штурхач мінуе міма рычага выключэння счаплення. Націснуць на працоўны цыліндр счаплення "1", пакуль не з'явіцца магчымасць лёгка ўсталяваць крапежны ніт "3". Уціснуць стопарны клямар "2" да ўпора. Уставіць труба-шланговую магістраль у працоўны цыліндр счаплення да чутнага зашчоўквання. Для праверкі пацягнуць за труба-шлангавую магістраль. Выдаліць паветра з вузла счаплення. Усталяваць (пры наяўнасці) задні шумаізаляцыйны экран.
