Камбінацыя прыбораў
Указанне: Усе кантрольныя лямпы на камбінацыі прыбораў абсталяваны святлодыёдамі. Пры адмове аднаго сігналізатара неабходна замяніць б/к камбінацыі прыбораў.

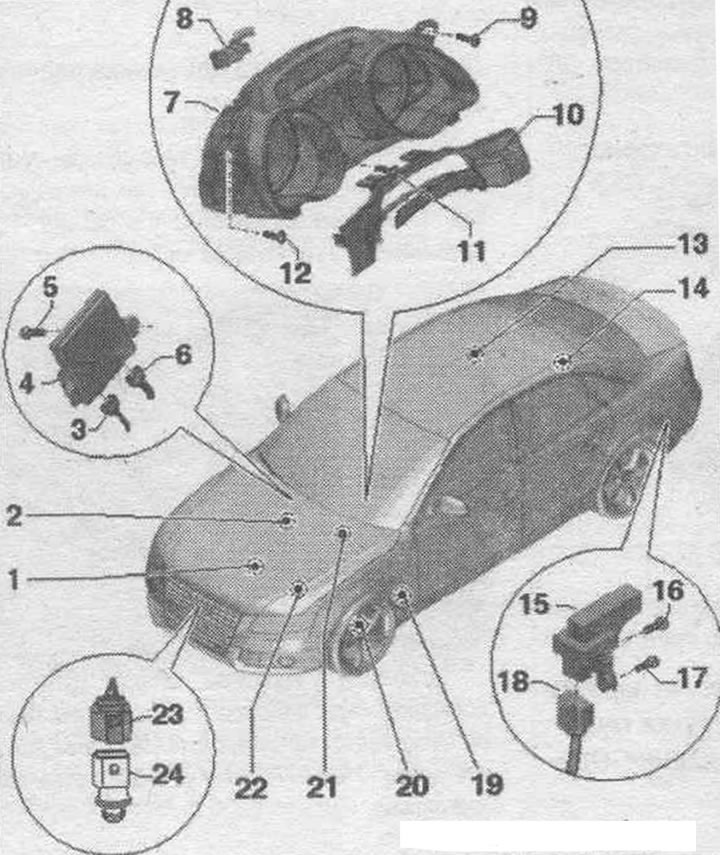

1. Датчык ўзроўню і тэмп, алею "G266".
2. Датчык ціску алею "F1".
3. Электр, штэкернае злучэнне дыягн. інтэрфейсу шыны дадзеных "J533".
4. Дыягн. інтэрфейс шыны дадзеных "J533".
5. Болт.
6. Штэкернае злучэнне для аптычнага кабеля: зачыніць ахоўным каўпачком для раздымаў кабеляў "VAS 6223/9".
7. Камбінацыя прыбораў: з б/к у камбінацыі прыбораў "J285"; прызначэнне кантактаў у шматкантактным штэкерным злучэнні.
8. Электр, штэкернае злучэнне: для камбінацыі прыбораў.
9. Болт: 2,5 Нм.
10. Шчылінная накладка.
11/12. Ніт: 2,5 Нм.
13. Датчык ўзроўню паліва "G".
14. Датчык 2 паказальніка ўзроўню паліва "G169".
15. Прымач радыёгадзін "J489".
16/17. Ніт: 2,5 Нм.
18. Электр, штэкернае злучэнне: для прымача радыёгадзін "J489".
19. Датчык ўзроўню вадкасці ў бачку шклоамывальніка "G33".
20. Датчык зносу торм. накладак: пярэдні левы "G34".
21. Кантакт папярэджання аб недастатковым узроўні торм. вадкасці "F34".
22. Датчык сігналізатара нізкага ўзроўню ОЖ "F66".
23. Электр, штэкернае злучэнне: датчыка тэмп, вонкавага паветра "G17".
24. Датчык тэмп, вонкавага паветра "G17".
Зняцце і ўстаноўка камбінацыі прыбораў з блокам кіравання камбінацыі прыбораў "J285"

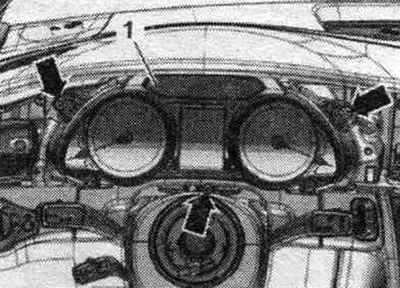

Забараняецца разбіраць б/к камбінацыі прыбораў. Для зняцця камбінацыі прыбораў не патрабуецца здымаць руль. Калі адбываецца замена камбінацыі прыбораў з б/к камбінацыі прыбораў "J285", то абраць у рэжыме працы Кіраваны пошук неиспр. або Вядзёныя функцыі функцыю Замена адпаведнага б/к. Усталяваць руль наколькі можна назад і ўніз, выкарыстоўваць для гэтага поўную вобласць peг. становішчы рул. калонкі. Выключыць запальванне. Зняць стыкавую накладку. Зняць стыкавую накладку з абліцоўвання верхняй часткі рул. калонкі. А/м да 2012 мод. гады: зняць левы дэфлектар зав. панэлі і накладку экрана MMI. А/м з 2013 мод. гады: зняць накладку экрана MMI. Выкруціць балты "стрэлкі". Зрушыць камбінацыю прыбораў "1" настолькі, каб яна далучылася да рулявога кола. Раз'яднаць штэкернае злучэнне.

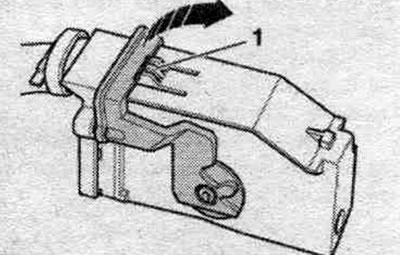

Для раз'яднання эл. штэкернага злучэння націснуць на фіксатар "1", пракруціць стопорную клямар у "кірунку стрэлкі" і раз'яднаць штэкернае злучэнне. Зняць камбінацыю прыбораў, змешчаную паміж рулявым колам і панэллю управл., па кірунку да боку водзіць.
Ўстаноўка ў зваротным парадку. Прытрымлівацца далейшым указанням на дысплеі дыягн. тэстара пры новай камбінацыі прыбораў.
Прызначэнне кантактаў у шматкантактным штэкерным раздыме ў шчытку прыбораў

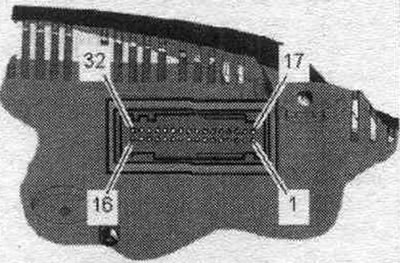

32-кантактны раз'ём, шэры
1. Не заняты.
2. Абуджаючы провад шыны CAN, экран.
3. Абуджаючы провад шыны CAN, Low.
4. Абуджаючы провад шыны CAN, High.
5. Провад масы датчыка ўзроўню паліва "G", кантакт 2.
6. Датчык ўзроўню паліва "G", кантакт 4.
7. Датчык ўзроўню паліва "G", кантакт 3.
8. Модуль клавіш.
9. Датчык ўзроўню паліва 2 "G169", кантакт 2.
10. Датчык ўзроўню паліва 2 "G169", кантакт 1.
11-19. Не заняты.
20. Кантрольны мац.
21/22. Не заняты.
23. Радыёгадзіны 5 В.
24. Сігнал радыёгадзін.
25. Узровень алею.
26-28. Не заняты.
29/30. Клема 31.
31/32. Клема 30.
Раскладка злучэнняў на датчыку паказальніка ўзроўня паліва "G"
Адлучыць эл. 5-кантактнае злучэнне ад глухога фланца топл. бака.
Раскладка кантактаў 5-кантактнага раздыма датчыка ўзроўня паліва "G"

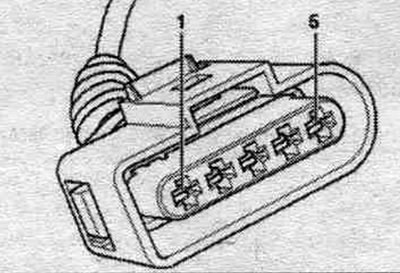

1. Дадатная выснова помпы папярэдняй падачы паліва "G6".
2. Кабель ад датчыка паказальніка ўзроўня паліва "G" да камбінацыі прыбораў (кабель масы датчыка) - кантакт 5.
3. Кабель ад датчыка паказальніка ўзроўню паліва "G" да камбінацыі прыбораў (індыкацыя ўзроўню паліва ў топл. баку) - кантакт 7.
4. Кабель ад датчыка паказальніка ўзроўню паліва "G" да камбінацыі прыбораў (індыкацыя ўзроўню паліва ў топл. баку) - кантакт 6.
5. Маса помпы папярэдняй падачы паліва "G6". У а/м з рухавіком FSI і TFSI кантакты "2, 3, 4" выкарыстае б/к топл. помпы "J538".
Раскладка злучэнняў на датчыку 2 паказальніка ўзроўня паліва "G169"
Адлучыць эл. 2-кантактнае штэкернае злучэнне ад глухога фланца топл. бака.

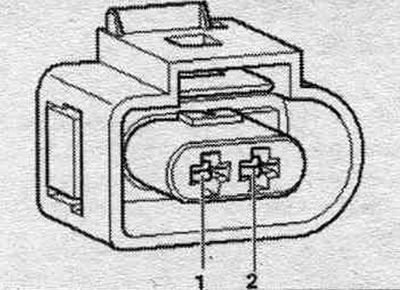

Прызначэнне кантактаў 2-кантактнага раздыма датчыка 2 узроўня паліва "G169"
1. Кабель ад датчыка ўзроўню паліва 2 "G169" да камбінацыі прыбораў (кабель масы датчыка) -кантакт 10.
2. Кабель ад датчыка ўзроўню паліва 2 "G169" да камбінацыі прыбораў (індыкацыя ўзроўню паліва ў баку) - кантакт 9.
Прызначэнне кантактаў раздыма датчыка тэмп. ОЖ "G62" - рухавікі FSI
Адлучыць 2-кантактнае штэкернае злучэнне ад датчыка тэмп. ОЖ "G62"; датчык не здымаецца.
Раскладка 2-кантактнага штэкернага раздыма на датчыку тэмп. ОЖ "G62"
1. Маса датчыка.
2. Кабельнае злучэнне, якое ідзе ад датчыка тэмп. ОЖ "G62" да блока кіраван. рухавіка.
Прызначэнне кантактаў раздымаў датчыкаў узроўня ОЖ "G62"/"G83" - рухавікі TDI
Адлучыць 2-кантактнае штэкернае злучэнне ад датчыка тэмп. ОЖ "G62"; датчык не здымаецца. Адлучыць 2-кантактны раз'ём ад датчыка тэмп. ОЖ на выхадзе радыятара "G83"; датчык не здымаецца.
Раскладка 2-кантактнага штэкернага раздыма на датчыку тэмп. ОЖ "G62"

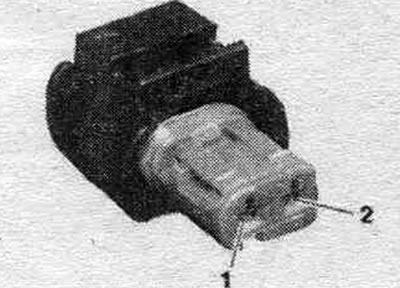

1. Маса датчыка.
2. Кабельнае злучэнне, якое ідзе ад датчыка тэмп. ОЖ "G62" да блока кіраван. рухавіка.
Размеркаванне электрычных зарадаў 2-кантактнага раздыма датчыка тэмпературы ОЖ на вынахадзе сістэмы астуджэння "G83"
1. Маса датчыка.
2. Кабельнае злучэнне ад датчыка тэмп. ОЖ на выхадзе сістэ. астуджэння "G83" да блока кіраван. рухавіка.
Зняцце і ўстаноўка датчыка вонкавай тэмпературы "G17" - аўтамабілі да 2012 мадэльнага года

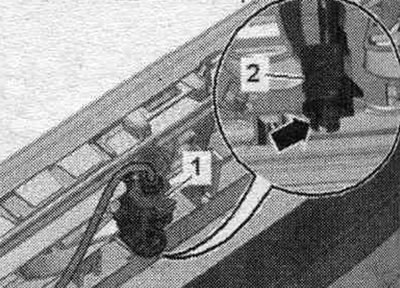

Зняць ашалёўку апоры замка. Раз'яднаць штэкернае злучэнне "1". Асцярожна сціснуць фіксатары "стрэлка" і выцягнуць датчык вонкавай тэмп. "G17" "паз. 2" з мацавання ўверх.
Ўстаноўка ў зваротным парадку. Усталяваць ашалёўку апоры замка.
Зняцце і ўстаноўка датчыка вонкавай тэмпературы "G17" - аўтамабілі з 2013 мадэльнага года

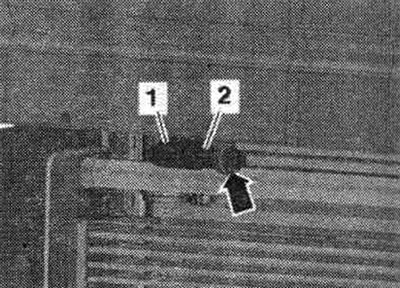

Зняць ашалёўку апоры замка. Асцярожна сціснуць фіксатары "стрэлка" і выняць датчык тэмп, вонкавага паветра "G17" "паз. 2" з мацавання. Раз'яднаць штэкернае злучэнне "1". На малюнку дадзеная аперацыя паказана пры знятай накладцы бампера.
Ўстаноўка ў зваротным парадку: усталяваць ашалёўку апоры замка.
Зняцце і ўстаноўка прымача радыёгадзін "J489"

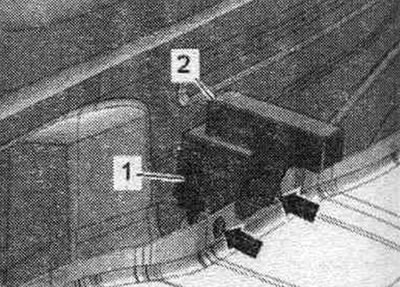

Зняць абліцоўванне задн. бампера. Выкруціць балты "стрэлкі" і зняць прымач для радыёгадзін - J489- "паз. 2". Адлучыць раз'ём "1" на прымачы для радыёгадзін "J489".
Усталёўка ў зваротным парадку: усталяваць абліцоўванне задн. бампера. Калі накладка бампера была знята, то б/к асістэнта змены паласы руху "J7697"/"J770" павінен быць адкалібраваць зноўку.
