Прыпальвальнік, разетка — зняцце і ўстаноўка (Audi A4 B8)

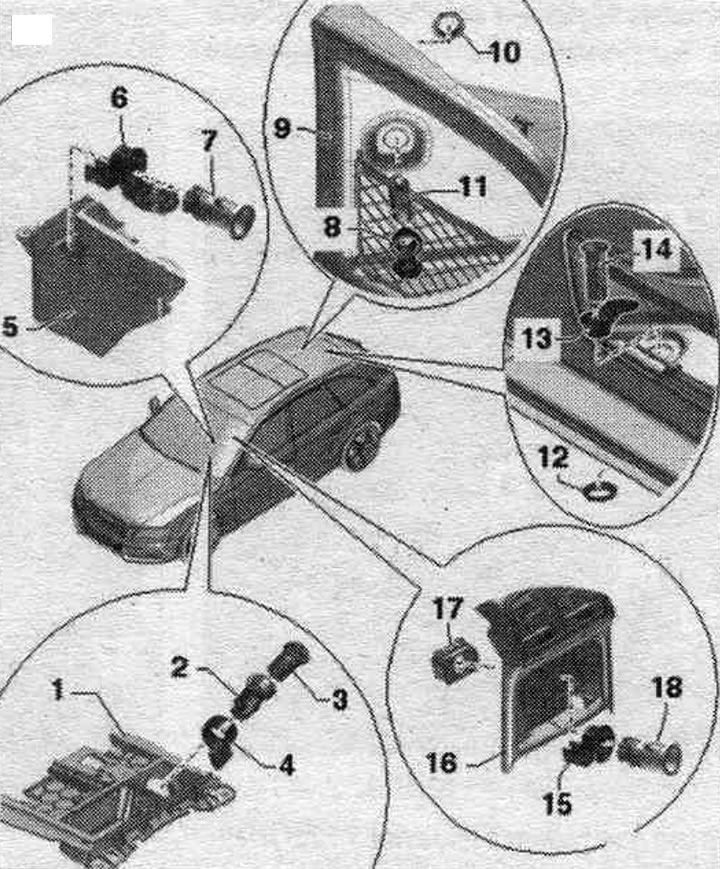

Схема мантажу: прыпальвальнік, разетка 12 У, разетка 230 В

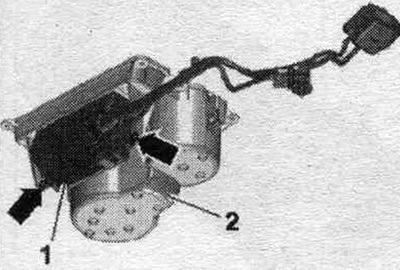

Момант зацяжкі інвертар з разеткай, 12 B-230 B "U13"

Зняцце і ўстаноўка лямпы падсветкі прыпальвальніка "L28"

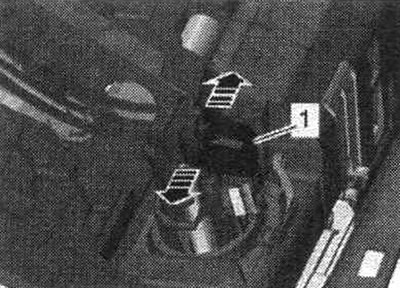

Зняць перадпакой попельніцу. Зняць вечка "1" над лямпай падсвятлення прыпальвальніка "L28" "стрэлкі".

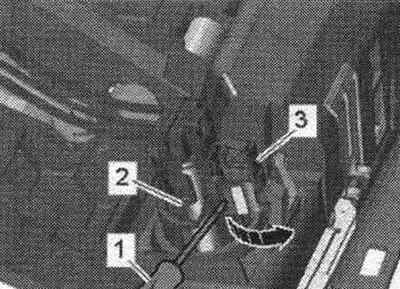

З дапамогай тонкай адвёрткі "1" асцярожна адсунуць лямпу падсвятлення прыпальвальніка "L28" "Паз. 3" у "кірунку стрэлкі Ў" ад прыпальвальніка "U1" "паз. 2".



Усталёўка ў зваротным парадку: усталяваць перадпакой попельніцу.

Зняцце і ўстаноўка прыпальвальніка "U1"

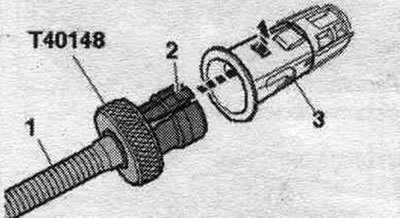

Усталяваць лямпу падсвятлення прыпальвальніка "L28". Язычкі "2" здымніка "Т40148" павінны ўвайсці ў выманні прыпальвальніка "U1" "паз. 3" "стрэлка", для гэтага неабходна ссунуць разьбовай стрыжань "1" уніз да ўпора.

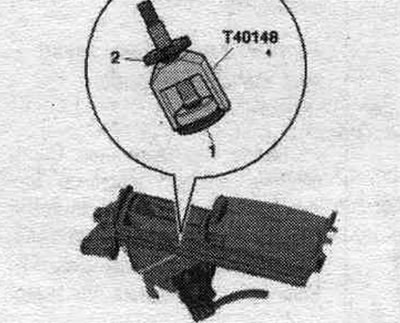

Уставіць здымнік "Т40148" да ўпора ў прыпальвальнік "U1" "паз. 1". Круціць да ўпора колца з насечкай "2" у здымніку "Т40148" па гадзіннікавай стрэлцы.

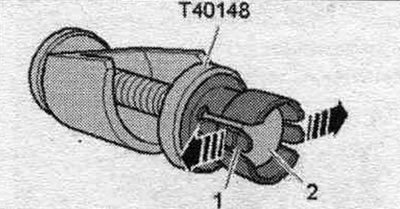

Поршань "2" выцягваецца ўверх, і язычкі "1" у здымніку "Т40148" рассоўваюцца "стрэлкі". Выняць прыпальвальнік здымнікам "Т40148" з кольца падсвятлення.

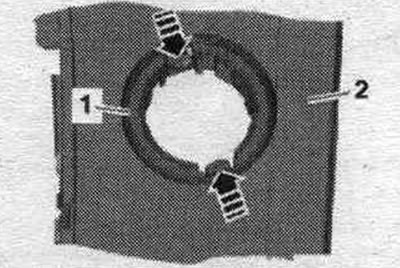

Разблакаваць заціскныя клямкі ў "кірунку стрэлкі". Выняць прыпальвальнік з кольцам падсвятлення "1" з зав. попельніцы "2".

Мантаж

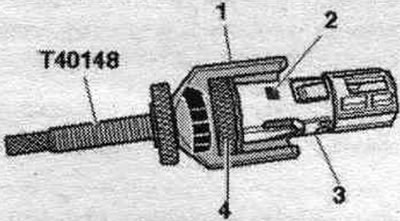

Ўстаноўка ў зваротным парадку. Пасля зняцця здымніка "Т40148" неабходна праверыць, ці не выгнутыя крапежныя планкі прыпальвальніка. Калі планкі выгнутыя, трэба іх выгнуць зваротна, каб прыпальвальнік не змог выскачыць. Зняць упор "1" здымніка "Т40148". Усунуць поршань назад і ўтрымліваць яго ў гэтым становішчы. Правярнуць колца з насечкай "4" на здымніку "Т40148" супраць гадзіннікавай стрэлкі "стрэлка", пры гэтым язычкі "2" адціскаюцца ад прыпальвальніка "U1" "паз. 3", што дазваляе зняць здымнік "Т40148". Увесці кольца падсвятлення прыпальвальніка, каб крапежны клямар зафіксавалася ў мацаванні. Кальцо падсвятлення можна ўсталёўваць у мацаванне толькі ў адным становішчы.

Зняцце і ўстаноўка лямпы падсветкі разеткі "L42" - разетка 12 У "U5"

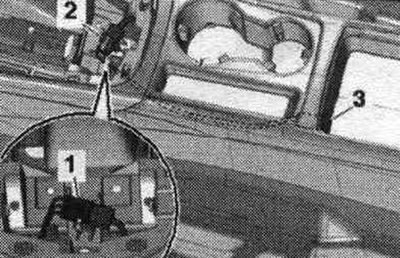

А/м з абсталяваннем MMI-Basis: зняцце заглушкі цэнтр, кансолі. А/м з базавым абсталяваннем MMI-Comfort: здыманне б/к мультымедыйнай сістэмы. "Е380". Вызваліць штэкерны модуль "2" з гнязда. Адлучыць штэкерны раз'ём "1" і замацаваць на ім доўгі шнур. Шнур замацоўваецца на раздыме для таго, каб пры ўсталёўцы можна было выцягнуць наперад провад для разеткі 12 У "3" без зняцця цэнтр, кансолі.

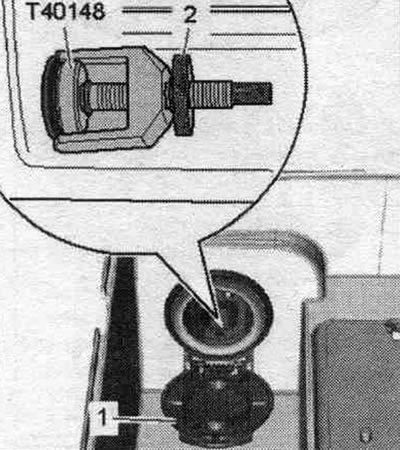

Язычкі "2" здымніка "Т40148" павінны ўвайсці ў выманні разеткі 12 У "U5" "паз. 3" "стрэлка", для гэтага неабходна ссунуць разьбовай стрыжань "1" уніз да ўпора. Адкрыць вечка "1" разеткі 12 У "U5" і ўтрымліваць у гэтым становішчы. Уставіць здымнік "Т40148" да ўпора ў разетку 12 У "U5". Круціць да ўпора колца з насечкай "2" у здымніку "Т40148" па гадзіннікавай стрэлцы.





Поршань "2" выцягваецца ўверх, і язычкі "1" у здымніку "Т40148" рассоўваюцца "стрэлкі". Выняць разетку 12 У "U5" разам са здымнікам "Т40148" з кольца падсвятлення з лямпай для падсвятлення разеткі "L42". Раз'яднаць штэкернае злучэнне.

Разблакаваць заціскныя клямкі ў "кірунку стрэлкі". Выняць кольца падсвятлення "1" з лямпай падсвятлення разеткі "L42" з рэчавога адсека "2" цэнтр, кансолі.

Мантаж

Ўстаноўка ў зваротным парадку. Зняць упор "1" здымніка "Т40148". Усунуць поршань назад і ўтрымліваць яго ў гэтым становішчы. Круціць колца з накаткай "4" здымніка "Т40148" супраць гадзіннікавай стрэлкі "стрэлка", пры гэтым якія фіксуюць язычкі "2" на разетцы 12 У "U5" "паз. 3" вызваляюцца і здымнік "Т40148" можна зняць. Д/м з абсталяваннем MMI-Basis: усталёўка заглушкі цэнтр, кансолі. А/м з базавым абсталяваннем MMI-Comfort: усталёўка б/к мультымедыйнай сістэ. "Е380".

Зняцце і ўстаноўка разеткі 3 12 У "U19", Седан

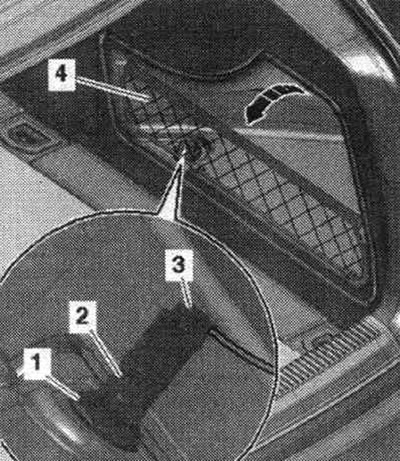

Выключыць запальванне. Адкрыць вечка "4" бакавой абліцоўвання багажніка справа "стрэлка". Раз'яднаць штэкернае злучэнне "3". Адкруціць гайку "1". Выняць разетку 3 на 12 У "U19" "паз. 2" з вечка правага бакавага абліцоўвання багажніка.





Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка разеткі 3 12 У "U19", Avant

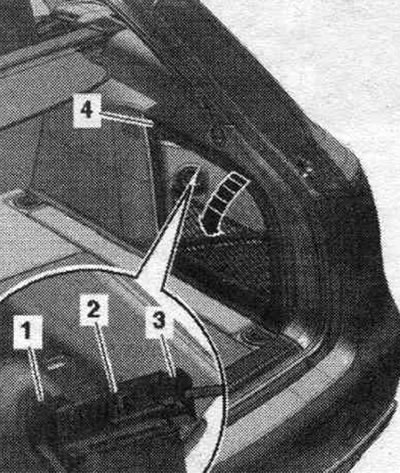

Выключыць запальванне. Адкрыць вечка "4" правай бакавой ашалёўкі багажніка "стрэлка". Раз'яднаць штэкернае злучэнне "3". Адкруціць гайку "1". Выняць разетку 3 на 12 У "U19" "паз. 2" з вечка правай бакавой ашалёўкі багажніка.



Ўстаноўка ў зваротным парадку.
