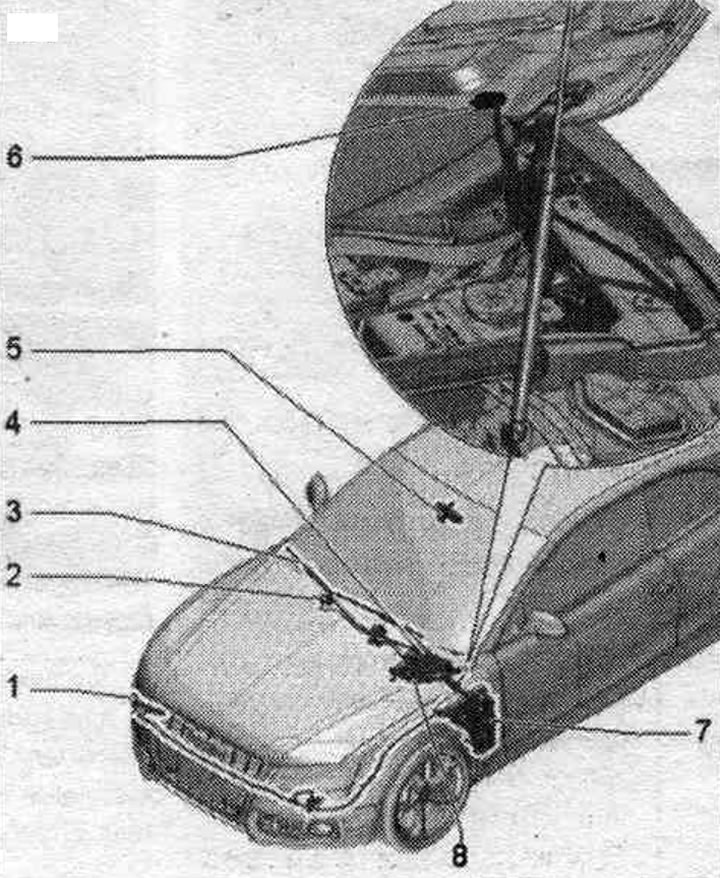

Шклоачышчальнік і шклоамывальнік ветравога шкла, сістэма ачысткі фар
1. Фарсунка абмывальніка фар.
2. Фарсунка.
3. Рычаг шклоачышчальніка.
4. Эл. рухавік шклоачышчальніка "V": з б/к электрарухавіка шклоачышчальніка "J400".
5. Датчык дажджу і асветленасці "G397".
6. Утулка магістралі шклоамывальніка ў вечку капота.
7. Бачок абмывальніка.
8. Заліўная гарлавіна бачка абмывальніка.

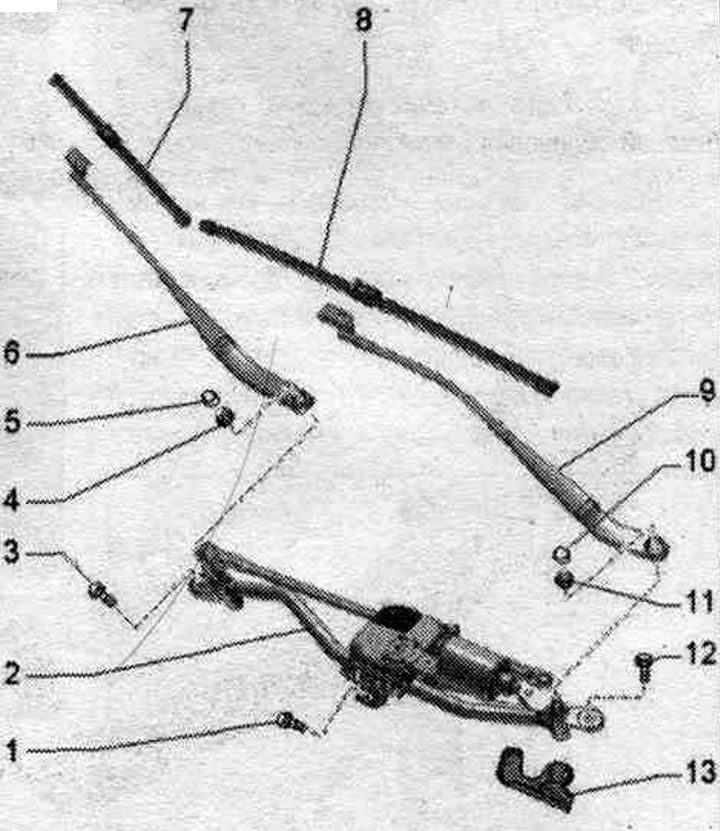

Ачышчальнік ветравога шкла
1/3/12. Ніт.
2. Эл. рухавік шклоачышчальніка "V": з б/к электрарухавіка шклоачышчальніка "J400".
4. Гайка: 17 Нм.
5. Заглушка.
6. Рычаг шклоачышчальніка з боку зав. пасаж.
7. Шчотка шклоачышчальніка з боку зав. пасаж.
8. Шчотка шклоачышчальніка з боку водзіць.
9. Рычаг шклоачышчальніка з боку водзіць.
10. Заглушка.
11. Гайка: 17 Нм.
13. Вадасцёкавы жолаб.

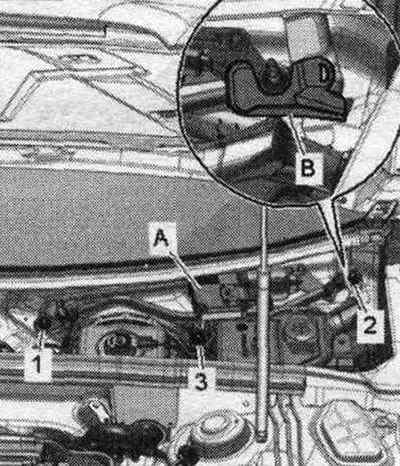

Эл. рухавік шклочышчальніка "V" - момант і паслядоўнасць зацяжкі
Зацягнуць балты ў паслядоў. "1, 2, 3" у 2 этапы наступным чынам.
1. Загарнуць ад рукі да ўпора.
2. Зацягнуць момантам 8 Нм.
Прывядзенне шклоачышчальніка ў сэрвіснае становішча
Калі падчас прац неабходна прывесці ў дзеянне эл. рухавік шклоачышчальніка, вечка капота павінна быць зачынена, інакш сілкаванне электрарухавіка шклоачышчальніка будзе перапынена. Уключыць запальванне. Актываваць праз панэль упраў. сіст. мультымедыя пункт меню Шклоачышчальнік усталёўкай. Шклоачышчальнікі пераходзяць у серв. становішча. Выключыць запальванне. Небяспека пашкоджання вечка капота пры звароце шклоачышчальніка ў зыходнае становішча. Не перамяшчаць а/м з адкінутымі рычагамі шклоачышчальніка. Пры націску перакл. стеклоомывателя або пры хуткасці руху звыш 6 км/ч шклоачышчальнікі аўтаматычна вяртаюцца ў зыходнае становішча.
Замена шчотак шклоачышчальніка

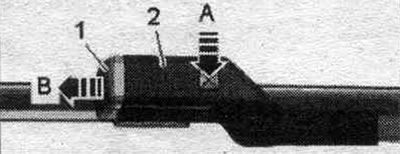

Прывесці шклоачышчальнік у серво. становішча. Адкінуць рычаг шклоачышчальніка ад ветравога шкла. Націснуць фіксатар "стрэлка А". Адсунуць шчотку шклоачышчальніка "1" ад рычага шклоачышчальніка "2" "стрэлка Ў". Зняць шчотку шклоачышчальніка.
Мантаж

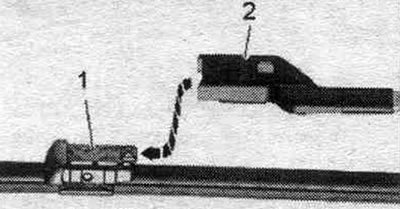

Ўстаноўка ў зваротным парадку. Увесці шчотку шклоачышчальніка "1" раўналежна ў рычаг "2" "стрэлка". Звярнуць увагу, што шчотка шклоачышчальніка ўсоўваецца ў рычаг шклоачышчальніка да чутнага спрацоўвання заціску.
Пры націску на перамыкач шклоачышчальнікаў ці пры хуткасці звыш 6 км/ч шклочышчальнік выходзіць з сэрвіснага становішча.
Зняцце і ўстаноўка рычагоў шклоачышчальніка

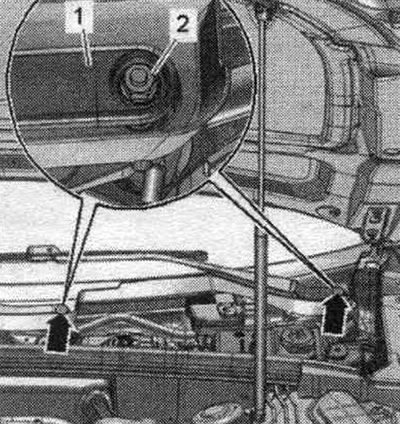

Калі падчас прац неабходна прывесці ў дзеянне эл. рухавік шклоачышчальніка, капот павінен быць зачынены, інакш сілкаванне электрарухавіка шклоачышчальніка будзе перапынена. Прывесці шклоачышчальнік у серво. становішча. Выключыць запальванне. З дапамогай адвёрткі зняць каўпачкі "стрэлкі" з рычагоў шклоачышчальніка "1". Прыслабіць гайкі "2" на некалькі абарачэнняў.

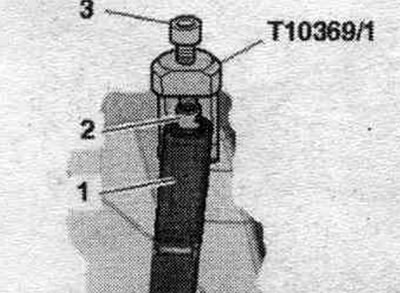

Усталяваць здымнік "Т10369/1", як на малюнку, на рычаг шклоачышчальніка "1". Усталяваць апраўку "2" на вось шклоачышчальніка. Круціць ніт "3" па гадзіннікавай стрэлцы, пакуль рычаг шклоачышчальніка не адыдзе ад восі шклоачышчальніка. Адкруціць гайкі да канца і зняць рычагі шклоачышчальніка.
Усталёўка ў зваротным парадку: адрэгуляваць рычагі шклоачышчальніка.
Рэгуляванне рычагоў шклоачышчальніка
Зняць рычагі шклоачышчальніка. Уключыць запальванне. Націснуць на клавішу шклоачышчальніка і прывесці эл. рухавік шклоачышчальніка ў канчатковае становішча. Пры кожным другім выключэнні эл. рухавік шклоачышчальніка пераходзіць у ніжняе канчатковае становішча, якое сочыць за тым, каб шчотка шклоачышчальніка прыняла іншы кірунак. Для гэтага эл. рухавік шклоачышчальніка праходзіць праз канчатковае становішча ўніз, а затым зноў крыху ўверх. Ніжняе канчатковае становішча нельга выкарыстоўваць для peг. рычагоў шклоачышчальніка. Неабходна выкарыстоўваць тое канчатковае становішча, пры якім эл. рухавік шклоачышчальніка ідзе ў канчатковую пазіцыю напрамую, без уздыму з ніжняй пазіцыі. Пры неабходнасці яшчэ раз націснуць на клавішу шклоачышчальніка. Выключыць запальванне. Усталяваць рычаг шклоачышчальніка з усталяванай шчоткай на вось і выраўнаваць шчотку на ветравым шкле наступным чынам.

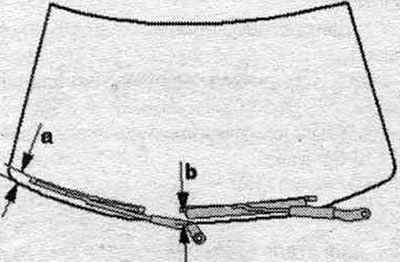

Памер "а" = 0+10 мм.
Памер "b" = 0+10 мм.
Памеры азначаюць адлегласць ад канцоў шчотак да рашоткі абцякальніка на ніжняй акантоўцы шкла. Зацягнуць гайкі "2" рычагоў шклоачышчальніка "1". Уключыць запальванне. Націснуць на клавішу шклоачышчальніка і прывесці рычагі ў канчатковае становішча. Выключыць запальванне. Яшчэ раз праверыць і пры неабходнасці адкарэктаваць становішча рычагоў шклоачышчальніка. Насадзіць каўпачкі "стрэлкі" на рычагі шклоачышчальнікаў.
Зняцце і ўстаноўка электрарухавіка шклоачышчальніка "V" з блокам кіравання электрарухавіка шклоачышчальніка "J400"
Зняць рычагі шклоачышчальніка.

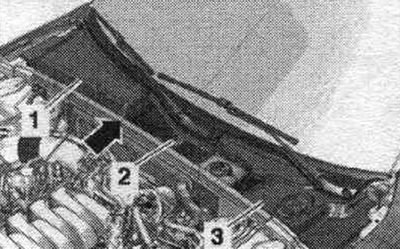

А/м выпуску да 05.2008 г.: Сцягнуць ушчыльненне "стрэлка". Расфіксаваць і зняць кажухі водаадводнага жолаба "1...3".

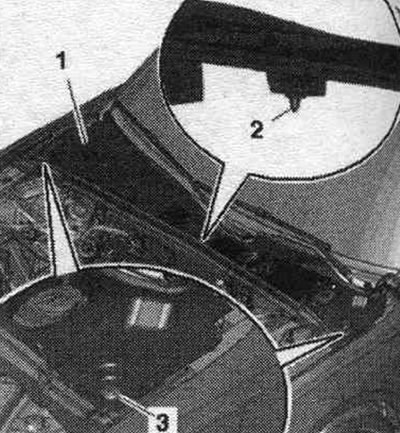

А/м выпуску з 06.2008 г.: Выкруціць шрубы "3". Адмацаваць фіксатары "2" ад мацаванняў і зняць кажух водаадводнага кораба "1".
Усё

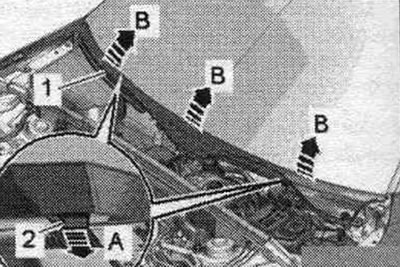

Зняць ахоўныя спружынныя заціскі "2" "стрэлка А". Небяспека пашкоджання абцякальніка. Намачыць пераход паміж ветравым шклом і абцякальнікам невялікай колькасцю мыльнага раствора і асцярожна выняць абцякальнік пачынальна ад боку шкла, вертыкальна ўверх з фіксатара на ветравым шкле "стрэлкі Ў". Зняць абцякальнік "1", асцярожна вызваліўшы яго ад фіксатараў на ветравым шкле "стрэлкі Ў".

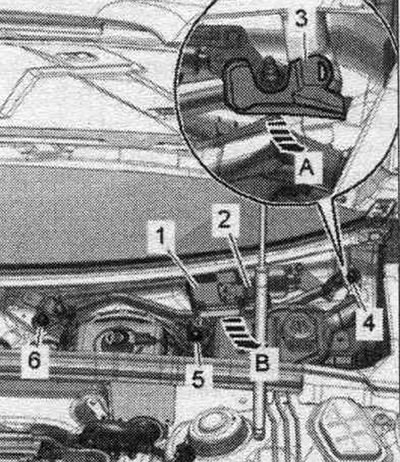

Адлучыць і вызваліць штэкерны раз'ём "2". Выцягнуць вадасцёкавы жолаб "3" на рычагу "стрэлка А". Выкруціць балты "4, 5, 6". Павярнуць уверх рамку шклоачышчальніка "1" з рычагом і электрарухавіком шклоачышчальніка "стрэлка Ў" і выняць наперад па кірунку руху з водаадводнага палукашка.
Мантаж
Ўстаноўка ў зваротным парадку. Устанавіць эл. рухавік шклоачышчальніка з рамкай шклоачышчальніка ў кузаў. Зацягнуць балты. Надзець вадасцёкавы жолаб на эл. рухавік шклоачышчальніка. Адрэгуляваць рычагі шклоачышчальніка.
