Дыягнастычны інтэрфейс шыны дадзеных

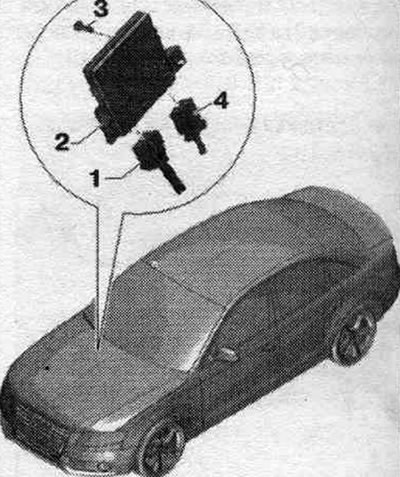

1. Электр, штэкернае злучэнне: дыягн. інтэрфейсу шыны дадзеных "J533".
2. Дыягн. інтэрфейс шыны дадзеных "J533".
3. Болт: 3 Нм.
4. Штэкернае злучэнне для аптычнага кабеля: зачыніць ахоўным каўпачком для раздымаў кабеляў "VAS 6223/9".
Зняцце і ўстаноўка дыягнастычнага раздыма шыны даных "J533"

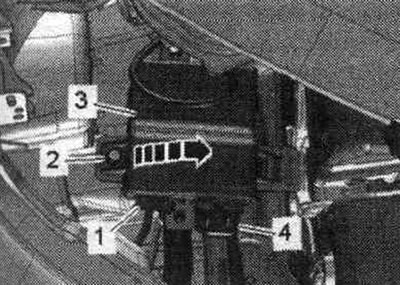

Пры замене б/к абраць у рэжыме Кіраваны пошук невыпр. або Вядзёныя функцыі функцыю Замена адпаведнага б/к. Выключыць запальванне. Зняць зав. скрыню. Выкруціць ніт "2". Выняць дыягн. інтэрфейс шыны дадзеных "J533" "паз., 3" з трымальніка "стрэлка". Раз'яднаць штэкернае злучэнне "4". Адлучыць раз'ём "1" оптавалакновай лініі.

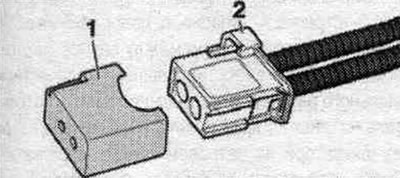

Зачыніць адкрыты раз'ём джгута правадоў "2" аптычнага кабеля ахоўным каўпачком "VAS 6223/9" "поз. 1". Ахоўны каўпак прадухіляе забруджванне або механічнае пашкоджанне кантавой паверхні аптычнага кабеля, што ў адваротным выпадку пагоршыла б аптычную перадачу.
Мантаж
Ўстаноўка ў зваротным парадку. Усталяваць зав. скрыню. Вынікаць далейшым указанням на дысплеі тэстара пры новым дыягнастычным інтэрфейсе шыны дадзеных "J533".

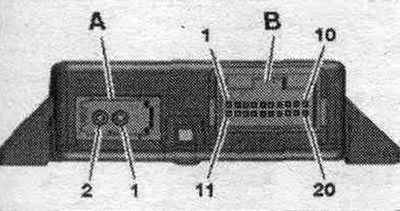

Раз'ём у дыягнастычным інтэрфейсе шын даных "J533"
Падключэнне аптычнай шыны MOST (аптычны кабель) "паз. А"
1. Уваход.
2. Выхад.
Шматкантактнае штэкернае злучэнне, 20-кантактнае "паз. У"
1. АКБ + (клема 30).
2. LIN 1.
3. Экран (ACC-ReL).
4. Экран (ELV).
5. CAN-шына Low (камфорт).
6. CAN-шына Low (прывад).
7. CAN-шына Low (пашыраная).
8. CAN-шына Low (комбі).
9. CAN-шына Low (дыягностыка).
10. Экран (дыягностыка шыны MOST).
11. Маса (клема 31).
12. LIN 2.
13. Сігнал Wake-up камбінацыі прыбораў.
14. Клема 15.
15. CAN-шына High (камфорт).
16. CAN-шына High (прывад).
17. Шына CAN High (Пашыраная).
18. CAN-шына High (комбі).
19. CAN-шына High (дыягностыка).
20. Экран.
