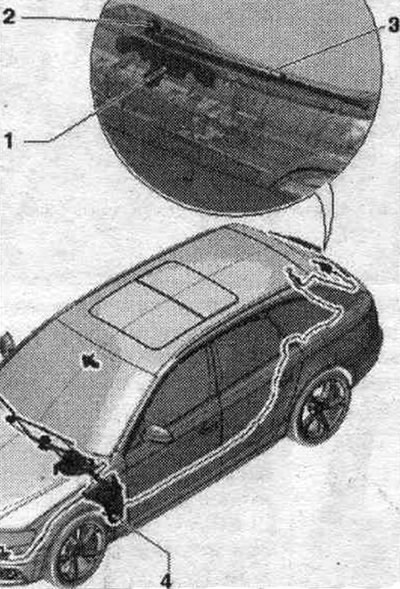

Ачышчальнік і абмывальнік задняга шкла
1. Матор ачышчальніка задн. шкла "V12".
2. Фарсунка.
3. Рычаг шклоачышчальніка.
4. Бачок абмывальніка.

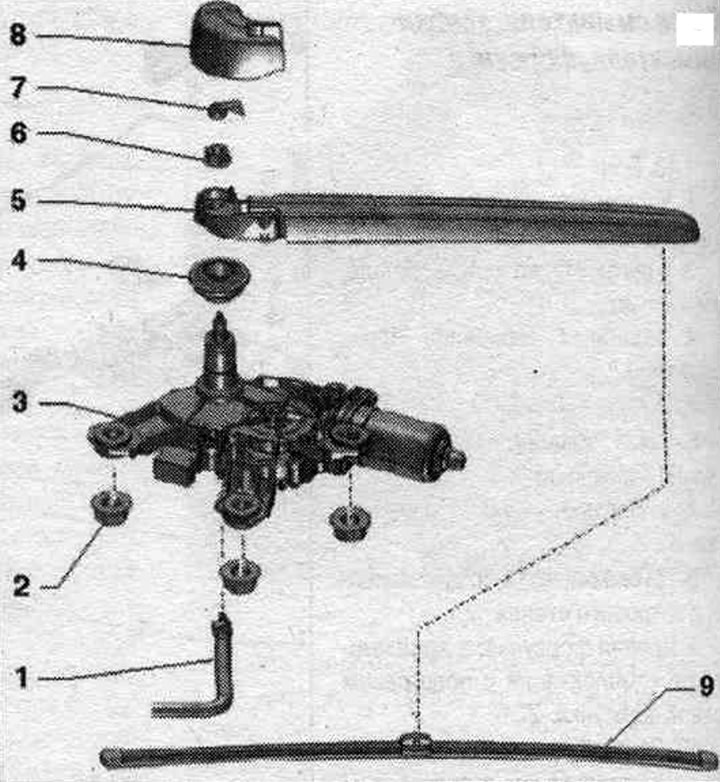

Ачышчальнік задняга шкла, рухавік ачышчальніка задняга шкла
1. Трубка абмывальніка задн. шкла.
2. Гайка: 8 Нм.
3. Матор ачышчальніка задн. шкла "V12".
4. Гумовае ўшчыльненне.
5. Рычаг шклоачышчальніка.
6. Гайка: 12 Нм.
7. Фарсунка.
8. Ахоўны кажух шклоачышчальніка задн. шкла.
9. Шчотка шклоачышчальніка.
Замена шчоткі шклоачышчальніка

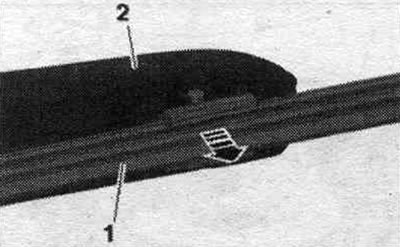

Адкінуць рычаг шклоачышчальніка ад задн. шкла. Выняць шчотку "1" уніз з рычага шклоачышчальніка "2" "стрэлка".
Усталёўка ў зваротным парадку: шчотка шклоачышчальніка павінна адчувальна зафіксавацца ў рычагу.
Зняцце і ўстаноўка рычага шклоачышчальніка

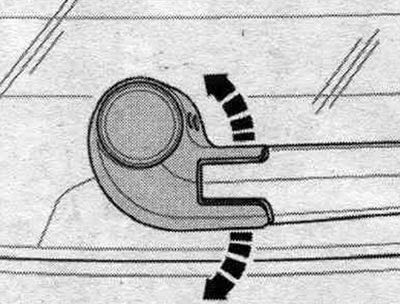

Уключыць запальванне. Прывесці ў дзеянне ачышчальнік задн. шкла і даць рычагу шклоачышчальніка перамясціцца ў канчатковае становішча. Выключыць запальванне. Каўпачок асцярожна расціснуць "стрэлка" і зняць.

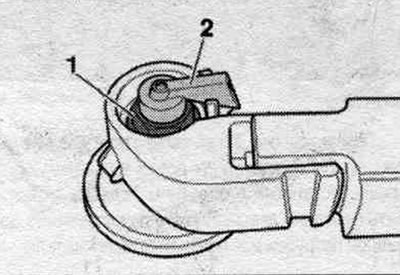

Асцярожна выцягнуць фарсунку "2". Прыслабіць крапежную гайку "1" на 1 абарачэнне.

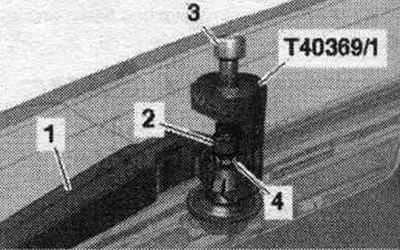

Пакласці на крапежную гайку адну гайку М6 "4" Усталяваць здымнік "Т10369/1", як на малюнку, на рычаг шклоачышчальніка "1". Усталяваць апраўку "2" на вось шклоачышчальніка. Круціць ніт "3" па гадзіннікавай стрэлцы, пакуль рычаг шклоачышчальніка не адыдзе ад восі шклоачышчальніка. Адкруціць гайку да канца і зняць рычаг шклоачышчальніка.
Усталёўка ў зваротным парадку: адрэгуляваць рычаг шклоачышчальніка.
Рэгуляванне рычага шклоачышчальніка

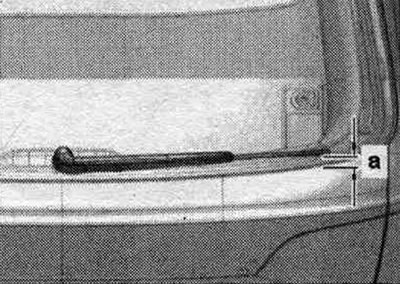

Насадзіць ланцужок з усталяванай шчоткай на вось шклоачышчальніка і выраўнаваць шчотку шклоачышчальніка на заднім шкле так, як паказана ніжэй.
Памер "а" = 19 + 5мм.
Дадзены памер адпавядае адлегласці ад наканечніка шчоткі шклоачышчальніка да ніжняй акантоўкі шкла. Зацягнуць гайку рычага шклоачышчальніка. Уключыць запальванне. Прывесці ў дзеянне ачышчальнік задн. шкла і даць рычагу шклоачышчальніка перамясціцца ў канчатковае становішча. Яшчэ раз праверыць і пры неабходнасці адкарэктаваць становішча ланцужка шклоачышчальніка.
Зняцце і ўстаноўка матора ачышчальніка задняга шкла "V12"

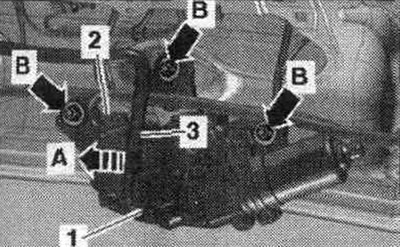

Зняць рычаг шклоачышчальніка. Зняць ніжняе абліцоўванне дзверцаў багажніка. Раз'яднаць штэкернае злучэнне "2". Разблакаваць стопарны заціск "стрэлка А" і адлучыць вадзяны шланг "3" ад патрубка фарсункі. Адкруціць гайкі "стрэлкі Ў" і зняць рухавік ачышчальніка задн. шкла "V12" -паз. V.
Ўстаноўка ў зваротным парадку. Трубка абмывальніка павінна адчувальна зафіксавацца ў злучэнні фарсункі. Усталяваць ніжняе абліцоўванне дзверцаў багажніка. Адрэгуляваць рычаг шклоачышчальніка.
Зняцце і ўстаноўка гумовага ўшчыльняльніка
Зняць рухавік шклоачышчальніка. Асцярожна выняць гумовы ўшчыльняльнік з багажніка.

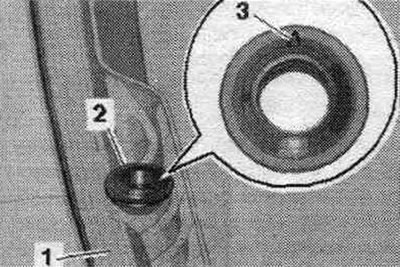

Ўстаноўка ў зваротным парадку. Уставіць гумовы ўшчыльняльнік "2" у задняе шкло "1". Пазнака "3" павінна быць звернутая ўверх.
Усталяваць рухавік шклоачышчальніка.
