Инструкция. Смажете всички опорни и работни повърхности по време на монтажните работи.

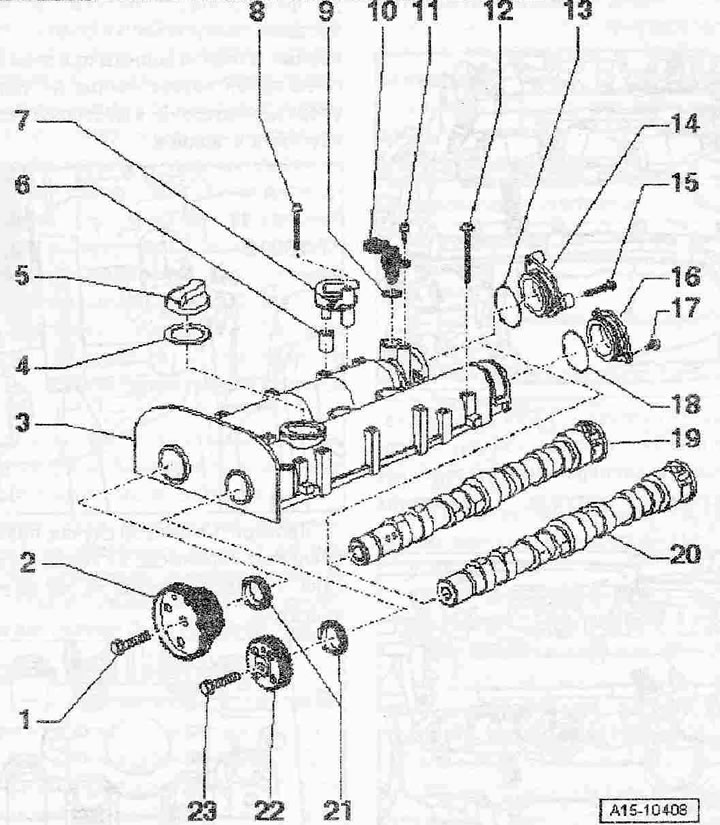

Корпус на разпределителния вал:
1. Болт. Сменете. 20 Nm + 90°
2. Всмукателен разпределителен вал
3. Корпус на разпределителния вал с интегрирани лагери на разпределителния вал, отстранете старите остатъци от уплътнител, почистете добре опорните повърхности; те трябва да са без масло и грес, преди монтажа, нанесете уплътнител, когато монтирате, поставете вертикално отгоре върху разширителния болт и дюбелните щифтове
4. Печат. Сменете, ако е повреден
5. Капак
6. Маркуч (само за BBY)
7. Възвратен клапан (само за BBY)
8. Болт
9. О-пръстен. Сменете
10. Датчик на Хол -G40-
11. Болт, 10 Nm
12. Болт. Сменете. Следвайте последователността при отвиване
13. О-пръстен. Сменете
14. Капак
15. Болт, 10 Nm
16. Капак
17. Болт, 10 Nm
18. О-пръстен. Сменете
19. Входящ разпределителен вал с гърбици за задвижване на помпата за високо налягане, преди демонтаж, отстранете ролковия тласък на помпата за високо налягане, навлажнете с масло преди монтажа, включително рамената на аксиалните лагери
20. Изпускателен разпределителен вал, навлажнете с масло преди монтаж, включително рамената на лагера на оста
21. Уплътнителни маншети. Сменете
22. Зъбно колело на изпускателния разпределителен вал
23. Болт. Смяна, 20 Nm + 90°

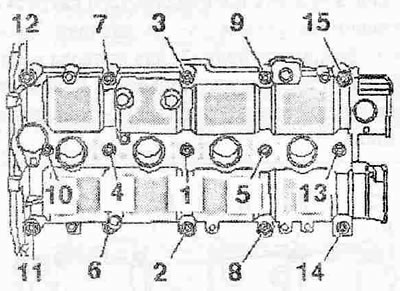

Сменете болтовете на корпуса на разпределителния вал. Затегнете болтовете в последователност -1... 15- на 2 стъпки, както следва: Затегнете до 10 Nm. Затегнете на 90°.
