Долна част на левия всмукателен колектор (Audi Q5 Typ 8R)

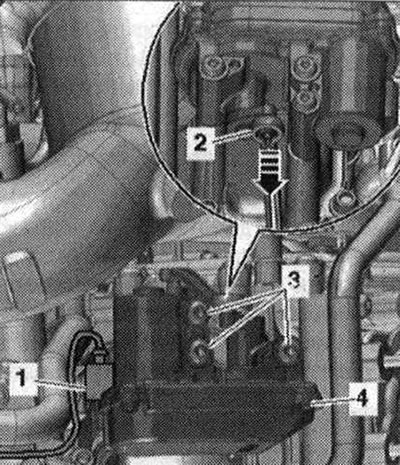

Свалете горната част на всмукателния колектор. Внимателно натиснете свързващия прът на двигателя на клапата на всмукателния колектор "V275", "стрелка". Разкачете щекера "1". Развийте болтовете "3" и свалете електрическия мотор "V275" на клапата на всмукателния колектор "поз. 4". От: свържете имейл. конектори за подгревни свещи за цилиндри 4,5,6.

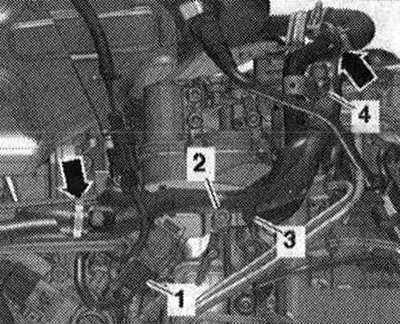

Свалете превключващия клапан на EGR радиатора "N345" "1" от скобата. Развийте болта "4".

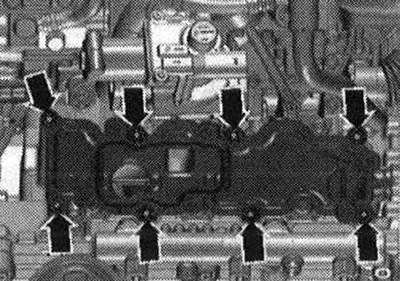

Развийте болтовете "стрелка".

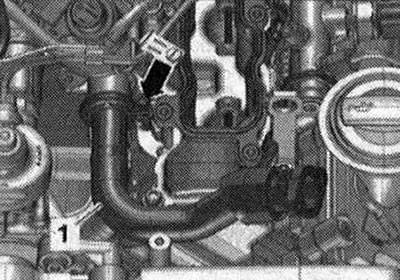

Разхлабете скобата "стрелка" и отстранете тръбата "1" на системата за рециркулация на отработените газове. Внимателно отстранете долната част на всмукателния колектор. Смукателните канали на главата на цилиндъра трябва да бъдат покрити с чист парцал.

Монтиране

Монтаж в обратен ред. Сменете всички уплътнения и уплътнения. пръстени. Монтирайте горния всмукателен колектор. Инсталирайте линии за високо налягане.
